Преобразователи давления
Преобразователь давления -- измерительный прибор, который непрерывно преобразует давление жидкости, газа или пара в унифицированный электрический сигнал 4-20 мА. Этот сигнал считывает контроллер или система SCADA для контроля и автоматизации технологических процессов. В каталоге АДМ Энерго -- датчики давления шести ведущих производителей с доставкой по Беларуси.
Как работает преобразователь давления и зачем он нужен на производстве
Чувствительный элемент -- стальная мембрана -- деформируется под давлением. Тензорезисторы передают данные в электронный блок, который формирует ток 4-20 мА: 4 мА соответствует нулю шкалы, 20 мА -- максимуму диапазона. Обрыв линии легко обнаружить: ток ниже 4 мА сигнализирует о неисправности.
Прибор востребован там, где визуального манометра недостаточно: насосные станции, системы водоснабжения и теплоснабжения, котельные, компрессорные установки, химические и пищевые производства. Датчик давления жидкости, газа и пара заменяет несколько аналоговых манометров и формирует архив данных в реальном времени.
Типы по виду измеряемого давления
- Датчик избыточного давления (ДИ / РПД-И) -- самый распространённый тип, измеряет давление выше атмосферного.
- Датчик вакуумметрического давления (ДВ / РПД-В) -- для вакуумных линий и разрежения.
- Датчик вакуумметрического и избыточного давления (ДИВ / РПД-ИВ) -- охватывает диапазон от -0,1 МПа до положительных значений.
- Датчик дифференциального давления (ДД / РПД-Д) -- измеряет разность давлений между двумя точками; применяется как расходомер или уровнемер.
- Датчик абсолютного давления -- отсчёт от абсолютного нуля, используется в вакуумных технологиях и метеорологии.
Обзор брендов в каталоге: Росма, BD Sensors, VMP и другие
В каталоге АДМ Энерго представлены измерительные преобразователи давления от шести производителей. Ниже -- сравнение по ключевым параметрам.
| Бренд / серия | Диапазон давлений | Класс точности | Степень защиты | Применение |
|---|---|---|---|---|
| Росма РПД-И | 0...10 кПа -- 100 МПа | 0,25 / 0,5 / 1,0 | IP65 | ЖКХ, промышленность, теплоснабжение |
| BD Sensors DMP 331 | 0...0,1 -- 1000 бар | 0,5 / 1,0 | IP65 / IP67 | Агрессивные среды, машиностроение |
| ВакууммашЭлектро VMP | 0...0,06 -- 100 МПа | 0,25 / 0,5 | IP67 | Машиностроение, гидравлика, ЖКХ |
| ОВЕН ПД100 / ПД150 | 0...0,01 -- 100 МПа | 0,25 / 0,5 | IP54 / IP65 | Промышленная автоматизация, SCADA |
| Aplisens | 0...0,001 -- 100 МПа | 0,1 / 0,25 / 0,5 | IP67 | Точные измерения, нефтехимия |
| НПК ВИП | 0...0,06 -- 60 МПа | 0,5 / 1,0 | IP65 | Энергетика, нефтегазовый сектор |
Росма РПД -- ключевые параметры
Росма РПД-И -- корпус и штуцер из нержавеющей стали 08Х17Н13М2, выходной сигнал 4-20 мА, питание 12-36 В. Время отклика не превышает 5 мс, предел перегрузки -- 200% от ВПИ. Рабочая температура среды: от -40 до +100°C. Для вязких или агрессивных сред прибор комплектуют мембранным разделителем. При монтаже вращают только за штуцер гаечным ключом, крутящий момент не более 20 Н*м.
BD Sensors и VMP -- специализированные решения

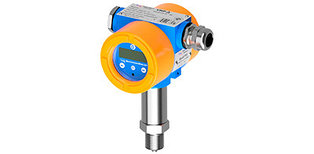

BD Sensors DMP 331P (Германия) имеет открытую торцевую мембрану -- для вязких сред в пищевой и фармацевтической промышленности. ВакууммашЭлектро VMP строится на технологии «кремний на сапфире» с мембраной из титана. Датчик поддерживает HART и RS-485 Modbus RTU, что упрощает интеграцию в АСУ ТП.
Как выбрать преобразователь давления: параметры подбора
При выборе прибора оценивайте пять ключевых параметров.
- Диапазон измерений. Рабочее давление в системе должно составлять 40-75% от верхнего предела прибора. При постоянных пиках -- не более 90%. Это продлевает ресурс мембраны.
- Класс точности. Для коммерческого учёта и лабораторий -- 0,25. Для технологического контроля -- 0,5. Для сигнализации -- 1,0 вполне достаточно.
- Измеряемая среда. Для чистых жидкостей и газов подходит стандартный РПД-И. Для вязких, загрязнённых или коррозионных сред нужна фронтальная мембрана (РПД-И-ФМ, DMP 331P) или разделитель сред.
- Температура среды и степень защиты. Стандартный диапазон -- до +100°C по среде; корпус IP65 защищает от пыли и струй воды. IP67 нужен при прямом контакте с жидкостью. Для горячего пара используют исполнение РПД-И-ОХ.
Поверка преобразователей давления в Беларуси
Измерительные преобразователи давления, задействованные в коммерческом учёте, теплоснабжении и ЖКХ, должны быть внесены в Государственный реестр СИ Республики Беларусь. Актуальный межповерочный интервал (МПИ) для каждого типа прибора уточняйте на oei.by: раздел «Производитель» -- поиск по названию бренда.
Купить преобразователь давления в Минске -- АДМ Энерго
ООО «АДМ Энерго» поставляет датчики давления промышленные в Минск, Брест, Гомель, Гродно, Витебск и другие регионы Беларуси. Компания работает с юридическими лицами и ИП, отгружает товар со склада и под заказ. Для подбора прибора по техническому заданию звоните на отдел продаж.
- Телефон отдела продаж: +375 (17) 390-39-00, +375 (17) 390-39-01
- Мобильный (Viber, Telegram, WhatsApp): +375 (33) 392-39-26
- Брестская и Гомельская обл.: +375 (33) 692-79-26
- Адрес: г. Минск, ул. Аннаева 84/7, комната 1-6
- Режим работы: пн-чт 09:00-17:00, пт 09:00-16:00
РПД-И-ГС Гидростатические погружные датчики давления (гидростаты)Цену уточняйтеВ наличии Оптом и в розницу
Датчики гидростатического давления взрывозащищенного исполнения искробезопасная электрическая цепь ExiaЦену уточняйтеПод заказ Оптом и в розницу
Датчик избыточного давления искробезопасная электрическая цепь Exia VMP-ДИЦену уточняйтеПод заказ Оптом и в розницу
Датчик избыточного давления взрывонепроницаемая оболочка Exd VMP-ДИЦену уточняйтеПод заказ Оптом и в розницу
Датчик абсолютного давления искробезопасная электрическая цепь Exia VMP-ДАЦену уточняйтеПод заказ Оптом и в розницу
Датчик абсолютного давления взрывонепроницаемая оболочка Exd VMP-ДАЦену уточняйтеПод заказ Оптом и в розницу
Датчик вакуумметрического давления искробезопасная электрическая цепь Exia VMP-ДВЦену уточняйтеПод заказ Оптом и в розницу
Датчик избыточного-вакуумметрического давления искробезопасная электрическая цепь Exia VMP-ДИВЦену уточняйтеПод заказ Оптом и в розницу
