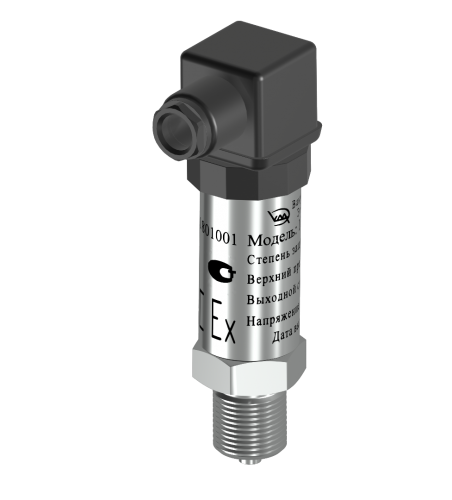

Преобразователь избыточного давления VMP-ДИ
Датчики избыточного давления VMP предназначены для непрерывного преобразования значений избыточного давления жидких и газообразных, в том числе агрессивных, сред, газообразного кислорода, кислородосодержащих газовых смесей в унифицированный выходной токовый сигнал 4-20 мА.
Датчики VMP-ДИ относятся к первичным преобразователям сигнала и предназначены для работы с вторичными регистрирующими и показывающими приборами, регуляторами и другими компонентами КИПиА, системами автоматического управления (САУ) и машинами централизованного контроля (МЦК), работающими с выше указанным выходным сигналом.
Преобразователи избыточного давления VMP-ДИ изготавливаются в общепромышленном и взрывозащищенном исполнениях.
- Преобразователи давления Danfoss MBS
- Преобразователи давления Alisens PC-28
- Преобразователи давления BD Sensots DMP 331
- Преобразователи давления Jumo dTrans
- Преобразователи давления Wika
- Преобразователи давления Hydac HDA
Технические характеристики преобразователей избыточного давления VMP-ДИ
Наименование | Значение |
---|---|
Диапазон измерения (ВПИ): | |
VMP-ДИ-1130 | 0…40; 25; 16; 10 кПа |
VMP-ДИ-1140 | 0…250; 160; 100; 60 кПа |
VMP-ДИ-1160 | 0…2,5; 1,6; 1,0; 0,6 МПа |
VMP-ДИ-1170 | 0…16; 10; 6; 4 МПа |
VMP-ДИ-1180 | 0…25; 16; 10; 6 МПа |
VMP-ДИ-1190 | 0…100; 60; 40; 25 МПа |
Перегрузка | от 1,1 до 5хВПИ в зависимости от ВПИ и исполнения |
Выходной сигнал | 4…20 мА |
Основная погрешность | 0,5 % ВПИ по умолчанию;
0,25; 0,15; 0,1% ВПИ опция |
Дополнительная погрешность от температуры окружающей среды | ±0,3%, при T: от -10 до +60 °С;
±0,025%/°С, при Т: от -55 до -10 °С; ±0,025%/°С, при Т: от +60 до +105 °С |
Температура окружающей среды | |
По умолчанию | t1(+5…+50°С); t2(+1…+80°С); t3(-20…+70°С); t4(-40…+80°С) |
Опция (с указанием пределов) | требуемого диапазона температур
t5(-55…+105°С) |
Температура измеряемой среды | в зависимости от исполнения:
-55°С…-40°С ≤ t amb ≤ +80°С; -20°С ≤ t amb ≤ +120°С без охладителя; -20°С/ ≤ t amb ≤ +250°С с охладителем; другое по согласованию |
Материал мембраны/штуцера | 1: Нержавеющие стали 36НХТЮ/12Х18Н10Т;
2: Нержавеющие стали AISI 316L/12Х18Н10Т; 6: Титановый сплав ВТ-9 (ВТ-6) /нержавеющая сталь 12Х18Н10Т; 7: Титановый сплав ВТ-6/нержавеющая сталь 08Х17Н13М2Т |
Материал корпуса | Нержавеющая сталь 12Х18Н10Т, другое по согласованию |
Изготовление из других материалов мембраны и деталей датчика согласовывается между заказчиком и поставщиком отдельно (при наличии технических возможностей производства). | |
Присоединение к процессу | 0 – М20х1,5 (изготавливается по умолчанию); 1 – М20х1,5 ОМ (с открытой мембраной); 2 – М24х1,5; 3 – М24х1,5 ОМ (с открытой мембраной); 5 – G1/2″;6 – G1/4″; 9 – другое по согласованию |
Присоединение к эл. цепи | Р: Разъем стандарта DIN 43650 А;
Р1: Разъем М12 (вилка на 4 контакта); Р2: Разъем 2РМГП14Б4Ш1Е2 (вилка); С1: Сальниковый кабельный ввод, для не бронированного кабеля Ø6-12мм, металл (MGM-20; ВК-М20-12-МР15); С3: Сальниковый кабельный ввод для бронированного кабеля и КК Ø7,5-10,5мм (ВКБ3-НС-M20-9-14); С4: Ввод с залитым кабелем, L (м); другое по согласованию |
Устойчивость к механическим воздействиям | V1, V2, L3 по ГОСТ Р 52931 |

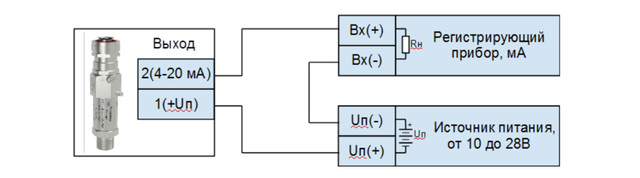

Схема внешних электрических соединений
В комплект поставки входит:
- датчик давления VMP – 1 шт.;
- паспорт ВМЭЛ.406233.100 ПС – 1 экз.;
- руководство по эксплуатации ВМЭЛ.406233.100 РЭ – 1 экз./партию;
- инструкция по монтажу и настройке ВЭМЛ.406233.100 ИН – 1 экз.;
- комплект монтажных деталей – 1 комплект (в зависимости от заказа).
Форма заказа датчика избыточного давления:
1. Вид измеряемого давления
2. Модель датчика
3. Код исполнения
4. Верхний предел измерений
5. Предел основной допускаемой погрешности
6. Код электрического ввода
7. Код выходного сигнала
8. Пыле-влагозащищенность по ГОСТ 14254
9. Код присоединительного штуцера см.
10. Код климатического исполнения
11. Наличие индикации
12. Код материала датчика
