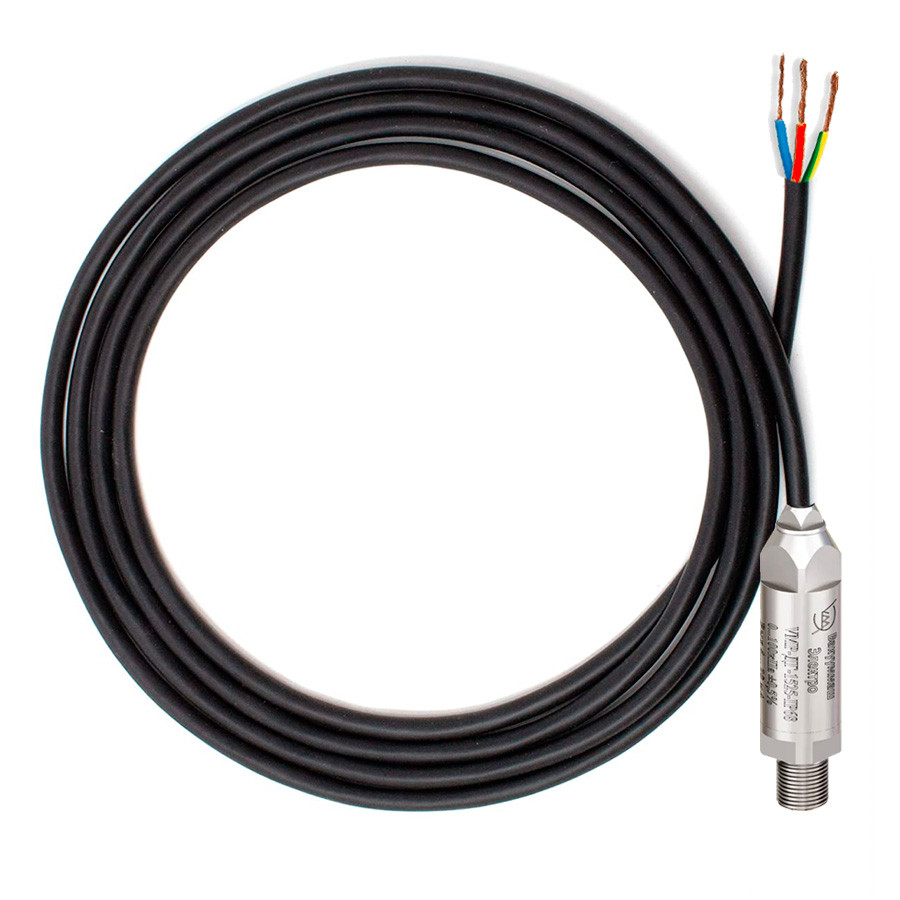

Датчики гидростатического давления VMP-ДГ-Exia
Датчики VMP предназначены для непрерывного преобразования значений гидростатического давления (уровня) жидких и газообразных, в том числе агрессивных, сред, газообразного кислорода, кислородосодержащих газовых смесей в унифицированный выходной токовый сигнал 4-20 мА.
Датчики взрывозащищенного исполнения соответствуют требованиям технического регламента ТР ТС 012/2011.
Взрывозащищенные датчики с маркировкой «Exd» и «Exi» имеют вид взрывозащиты «взрывонепроницаемая оболочка» и «искробезопасная электрическая цепь» соответственно, предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно ГОСТ 30852.13, главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
- Преобразователи давления Danfoss MBS
- Преобразователи давления Alisens PC-28
- Преобразователи давления BD Sensots DMP 331
- Преобразователи давления Jumo dTrans
- Преобразователи давления Wika
- Преобразователи давления Hydac HDA
Наименование | Значение |
---|---|
Диапазон измерения (ВПИ): | |
VMP-ДГ-1525-Exiа | 60 (6); 40 (4); 25 (2,5);
16 (1,6); 10 (1) кПа (м.вод.ст.) |
VMP-ДГ-1535-Exiа | 400 (40); 250 (25); 160 (16); 100 (10)
кПа (м.вод.ст.) |
VMP-ДГ-1545-Exiа | 2,5 (250); 1,6 (160); 1,0 (100); 0,6 (60)
МПа (м.вод.ст.) |
Перегрузка | до 2хВПИ |
Выходной сигнал | 4…20 мА |
Основная погрешность | 0,5 % ВПИ |
Дополнительная погрешность от температуры окружающей среды | ±0,3%, при T: от +5 до +60 °С;
±0,025%/°С, при Т: от +60 до +85 °С |
Вид взрывозащиты | Соответствует требованиям ГОСТ 31610.0, ГОСТ 30852.0, ГОСТ 30852.10 (IEC 60079-11), с маркировкой: Ga/Gb Ex ia IIC «T4…Т6» Х, имеют вид взрывозащиты «искробезопасная электрическая цепь «i» и «особовзрывобезопасный» |
Температура окружающей среды | +5…+50°С |
Температура измеряемой среды | +5°С ≤ t amb ≤ +50°С; |
Материал мембраны/штуцера | 2: Нержавеющая сталь AISI 316L/12Х18Н10Т;
6: Титановый сплав ВТ-9 (ВТ-6)/12Х18Н10Т |
Материал корпуса | Нержавеющая сталь 12Х18Н10Т, другое по согласованию |
Изготовление из других материалов мембраны и деталей датчика согласовывается между заказчиком и поставщиком отдельно (при наличии технических возможностей производства). | |
Погружной с штуцером | 1: М20х1,5 с открытой мембраной |
Присоединение к эл. цепи | С4 (L): ввод с залитым кабелем, длиной L(м) |
Устойчивость к механическим воздействиям | V1, V2, L3 по ГОСТ Р 52931 |

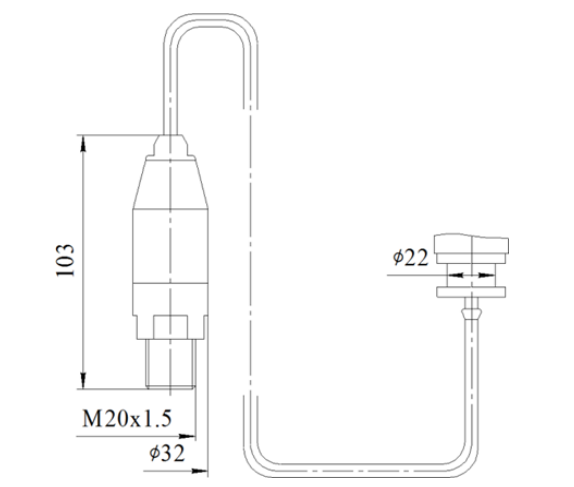

Присоединение к процессу погружного датчика гидростатического давления VMP-ДГ:
В комплект поставки входит:
- датчик давления VMP – 1 шт.;
- паспорт ВМЭЛ.406233.100 ПС – 1 экз.;
- руководство по эксплуатации ВМЭЛ.406233.100 РЭ – 1 экз./партию;
- инструкция по монтажу и настройке ВЭМЛ.406233.100 ИН – 1 экз.;
- комплект монтажных деталей – 1 комплект (в зависимости от заказа).

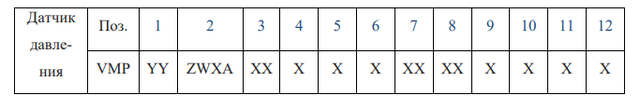

Форма заказа датчика гидростатического давления:
1. Вид измеряемого давления (см. пункт 1 приложения А);
2. Модель датчика (см. пункт 2 приложения А);
3. Код исполнения (см. пункт 3 приложения А);
4. Верхний предел измерений (см. пункт 4 приложения А, табл.1-5);
5. Предел основной допускаемой погрешности (см. пункт 5 приложения А, табл. 6);
6. Код электрического ввода (см. пункт 6 приложения А, табл. 7);
7. Код выходного сигнала (см. пункт 7 приложения А, табл. 8);
8. Пыле-влагозащищенность по ГОСТ 14254 (см. пункт 8 приложния А);
9. Код присоединительного штуцера см. (см. пункт 9 приложения А);
10. Код климатического исполнения (см. пункт 10 приложения А, табл. 9);
11. Наличие индикации (см. пункт 11 приложения А);
12. Код материала датчика (см. пункт 12 приложения А, табл. 10).
