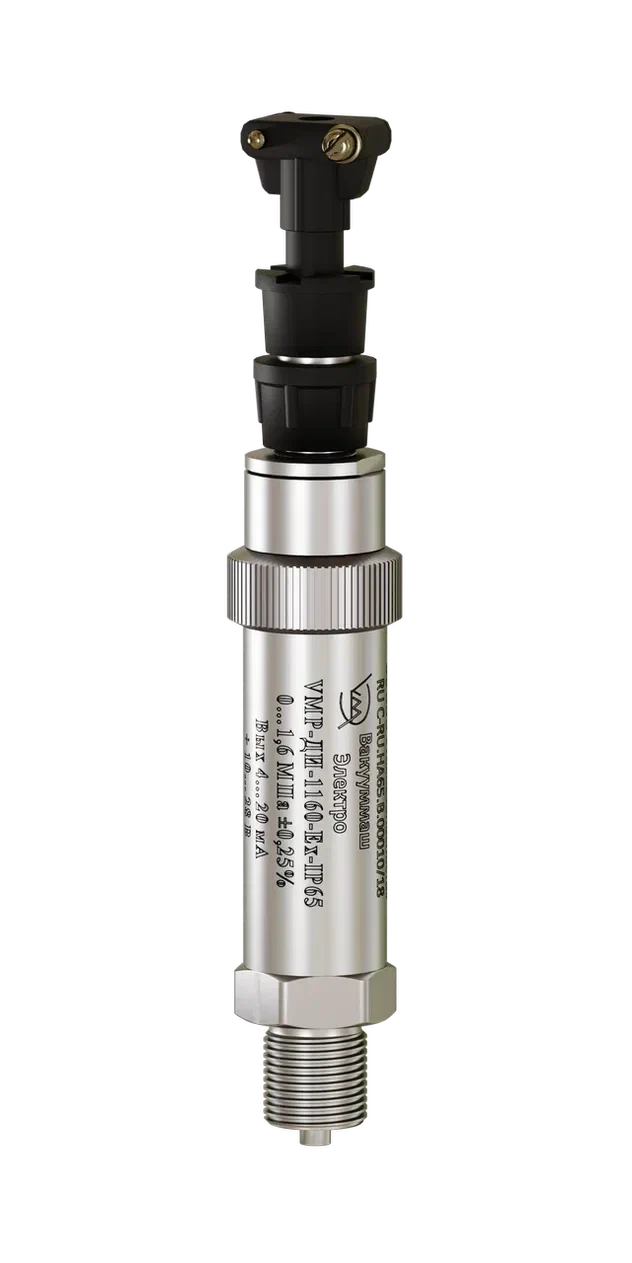

Датчик вакуумметрического давления искробезопасная электрическая цепь Exia VMP-ДВ
Цену уточняйте
- Под заказ
- Оптом и в розницу

Датчики вакуумметрического давления взрывозащищенного исполнения искробезопасная электрическая цепь VMP-ДВ-Exia
Датчики давления VMP-ДВ-Exia предназначены для непрерывного преобразования значений вакуумметрического давления жидких и газообразных, в том числе агрессивных, сред, газообразного кислорода, кислородосодержащих газовых смесей в унифицированный выходной токовый сигнал 4-20 мА.
Датчики VMP-ДВ-Exia относятся к первичным преобразователям сигнала и предназначены для работы с вторичными регистрирующими и показывающими приборами, регуляторами и другими компонентами КИПиА, системами автоматического управления (САУ) и машинами централизованного контроля (МЦК), работающими с выше указанным выходным сигналом.
Преобразователи давления с маркировкой «Exi» соответствуют требованиям ГОСТ 31610.0 и ГОСТ 30852.0, ГОСТ 30852.10 (IEC 60079-11), маркировка взрывозащиты: Ga/Gb Ex ia IIC «T4...Т6» Х по ГОСТ31610.0 (IEC 60079-0), ГОСТ 31610.26 (IEC 60079-26), имеют вид взрывозащиты «искробезопасная электрическая цепь «i» и «особовзрывобезопасный» и предназначены для применения во взрывоопасных зонах класса «0», группа электрооборудования «II», подгруппа «IIC», гуппа взрывоопасной смеси «Т4-Т6» с маркировкой взрывозащиты «0ExiaIICT4-Т6 Х» и класса «1», группа электрооборудования «II», подгруппа «IIC», группа взрывоопасной смеси «Т4 - Т6» с маркировкой взрывозащиты «1ExibIICT4...Т6 Х».
Обеспечение взрывозащищенности датчиков с видом взрывозащиты «искробезопас- ная электрическая цепь» достигается за счет:
- ограничения максимального входного тока Ii≤100 мА, максимального входного напряже- ния Ui≤28 В и максимальной входной мощности Рi≤1,2 Вт в электрических цепях, работающих в комплекте с ними вторичных приборов;
- выполнения конструкции всего датчика в соответствии с требованиями ГОСТ 31610.0, ГОСТ 30852.0 и ГОСТ 30852.10 (МЭК 60079-11).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значе- ний достигается за счет обязательного функционирования датчика в комплекте с блоками питания (или барьерами), имеющими вид взрывозащиты «искробезопасная электрическая цепь» с уровнем взрывозащиты искробезопасной электрической цепи «ia» для взрывоопасных смесей подгруппы IIA, IIB, IIC по ГОСТ 30852.0, напряжение и ток искробезопасных электрических це- пей которых не превышают значения 28 В и 100 мА.
- Преобразователи давления Danfoss MBS
- Преобразователи давления Alisens PC-28
- Преобразователи давления BD Sensots DMP 331
- Преобразователи давления Jumo dTrans
- Преобразователи давления Wika
- Преобразователи давления Hydac HDA
Технические характеристики преобразователей вакуумметрического давления VMP-ДВ -Exia
Наименование | Значение |
---|---|
Диапазон измерения (ВПИ): | |
VMP-ДВ-1230-Exia | 0…40; 25; 16 кПа |
VMP-ДВ-1240-Exia | 0…100; 60; 40 кПа |
Перегрузка | не более 1,5хВПИ |
Выходной сигнал | 4…20 мА |
Основная погрешность | 1,0% ВПИ по умолчанию;
0,5 %; 0,25% ВПИ – опция |
Дополнительная погрешность от температуры окружающей среды | ±0,3%, при T: от -10 до +60 °С;
±0,025%/°С, при Т: от -40 до -10 °С; ±0,025%/°С, при Т: от +60 до +85°С |
Вид взрывозащиты | Соответствует требованиям ГОСТ 31610.0, ГОСТ 30852.0, ГОСТ 30852.10 (IEC 60079-11), с маркировкой: Ga/Gb Ex ia IIC «T4…Т6» Х, имеют вид взрывозащиты «искробезопасная электрическая цепь «i» и «особовзрывобезопасный» |
Температура окружающей среды: | |
По умолчанию | t1(+5…+50°С); t2(+1…+80°С); t3(-20…+70°С); t4(-40…+80°С) |
Опция (с указанием пределов) | требуемого диапазона температур / t5 (-55…+85°С) |
Температура измеряемой среды | в зависимости от исполнения:
-55°С/ -40°С ≤ t amb ≤ +60°С; -55°С/ -40°С ≤ t amb ≤ +70°С; -55°С/ -40°С ≤ t amb ≤ +85°С |
Материал мембраны/штуцера | 2: Нержавеющие стали AISI 316L/12Х18Н10Т;
6: Титановый сплав ВТ-9 (ВТ-6) /нержавеющая сталь 12Х18Н10Т |
Материал корпуса | Нержавеющая сталь 12Х18Н10Т, другое по согласованию |
Изготовление из других материалов мембраны и деталей датчика согласовывается между заказчиком и поставщиком отдельно (при наличии технических возможностей производства). | |
Присоединение к процессу | 0 – М20х1,5 (изготавливается по умолчанию); 5 – G1/2″; 6 – G1/4″; 7 -елочка 6мм; 8 -елочка 8мм; другое по согласованию |
Присоединение к эл. цепи | Р: Разъем стандарта DIN 43650 А;
Р1: Разъем М12 (вилка на 4 контакта); Р2: Разъем 2РМГП14Б4Ш1Е2 (вилка); С1: Сальниковый кабельный ввод, для не бронированного кабеля Ø6-12мм, металл (MGM-20; ВК-М20-12-МР15); С3: Сальниковый кабельный ввод для бронированного кабеля и КК Ø7,5-10,5мм (ВКБ3-НС-M20-9-14); другое по согласованию |
Устойчивость к механическим воздействиям | V1, V2, L3 по ГОСТ Р 52931 |

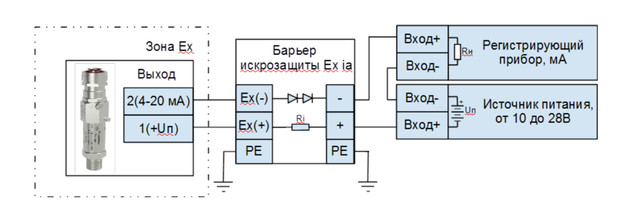

Подключение датчиков VMP-ДВ-11ХА вне «взрывопасной зоны».

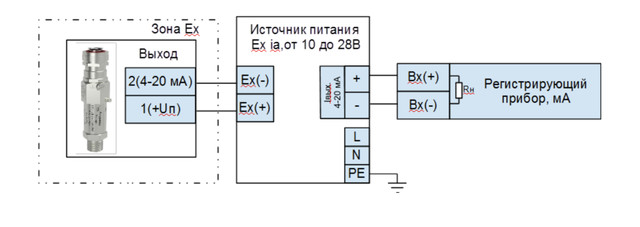

Вариант подключения взрывозащищенных датчиков VMP-ДВ-11ХА-Exi (Exd) во «взрывоопасной зоне
В комплект поставки входит:
- датчик давления VMP – 1 шт.;
- паспорт ВМЭЛ.406233.100 ПС – 1 экз.;
- руководство по эксплуатации ВМЭЛ.406233.100 РЭ – 1 экз./партию;
- инструкция по монтажу и настройке ВЭМЛ.406233.100 ИН – 1 экз.;
- комплект монтажных деталей – 1 комплект (в зависимости от заказа).
Форма заказа датчика вакуумметрического давления:
1. Вид измеряемого давления
2. Модель датчика
3. Код исполнения
4. Верхний предел измерений
5. Предел основной допускаемой погрешности
6. Код электрического ввода
7. Код выходного сигнала
8. Пыле-влагозащищенность по ГОСТ 14254
9. Код присоединительного штуцера см.
10. Код климатического исполнения
11. Наличие индикации
12. Код материала датчика
- Цена: Цену уточняйте
