Цену уточняйте

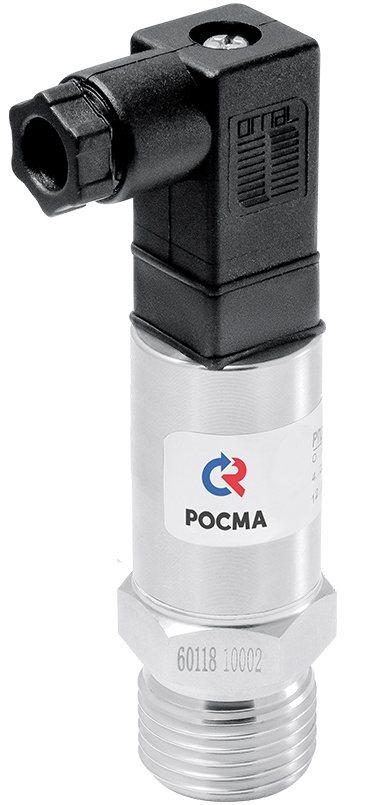

Преобразователи давления используются для измерения и преобразования избыточного (РПД-И), вакуумметрического (РПД-В), вакуумметрического и избыточного (РПД-ИВ) давлений в унифицированный выходной сигнал постоянного тока.
Преобразователи давления РПД используются во многих отраслях промышленности, системах теплоснабжения, водоподготовки, котельной автоматике и тд.
|
Класс точности
0,5 / 1,0 |
Напряжение питания, В
12…36 |
Электрическое присоединение
Электрический разъем в пластиковом корпусе с сальниковым кабельным вводом (диаметр отверстия для кабеля в таблице) |
||||||
|
Диапазон измерений давлений, МПа
|
Потребляемая мощность, Вт
Не более 1 |
Резьба присоединения
G¼, G½ , М20×1,5 |
||||||
|
Диапазон рабочих температур, °C
Окружающая среда: −40…+100 |
Время отклика, мс
≤5 |
Межповерочный интервал
1 год |
||||||
|
Выходной сигнал, мА
4…20 |
Корпус и штуцер
IP65, нержавеющая сталь 08Х17Н13М2 |
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; |

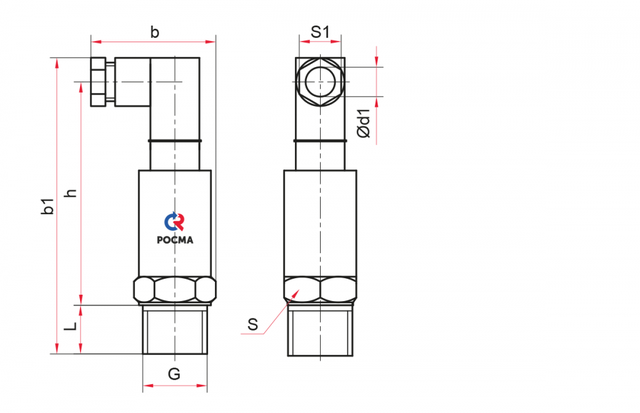

| Тип | L | b | b1 | h | S | S1 | d1 | G | Вес |
|---|---|---|---|---|---|---|---|---|---|
| РПД-И, РПД-В, РПД-ИВ | 16 | 36 | 93 | 69 | 22 | 13 | 5 | G½ или М20×1,5 |
0,10 |
Датчик давления РПД-И можно рассматривать как аналог:
- ОВЕН ПД100, ПД100И
- Aplisens PC-28
- Поинт ИД-S
- Прома ДДМ
РПД-И(0–1МПа)(4–20 мА)M20х1,5.0,5
| Тип | датчик давления | РПД |
| Измеряемое давление | избыточное | И |
| вакуумметрическое | В | |
| вакуумметрическое и избыточное | ИВ | |
| Диапазон измерений давлений, МПа | РПД-И | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| РПД-В | −0,1…0 | |
| РПД-ИВ | −0,1…0,1 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Выходной сигнал, мА | 4…20 | |
| Резьба присоединения | G½; M20×1,5 | |
| Класс точности | 0,5; 1 |
При монтаже преобразователь давления разрешается крутить за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещено.
Датчик нагружают давлением постепенно. Нельзя допускать резких скачков давления.
Монтаж приборов необходимо осуществлять при отсутствии давления в трубопроводе.
| Основные | |
|---|---|
| Производитель | Росма |
| Страна производитель | Россия |
| Степень защиты IP | 65 |
| Максимальная температура рабочей среды | 100 град. |
| Минимальная температура рабочей среды | -40 град. |
| Технические характеристики | |
| Погрешность измерения | 0.5 % |
| Вид выходного сигнала | Цифровой |
