Манометры Теплоконтроль

АО «Теплоконтроль» (Казань) — производитель КИП с 1952 года. В каталоге АДМ Энерго представлены серии, которых нет у других производителей: МТП-М (манометр термометрический), самопишущие МТС с диаграммной лентой, дифманометры сильфонные ДСС/ДСП, а также стандартные показывающие МП3-У, МП4-У, сигнализирующие ДМ2010Сг, ДМ2005Сг, точных измерений МПТИ-М1. Поставка оптом и в розницу, доставка по всей РБ.



МТП-М и МВТП-М: манометр и термометр в одном приборе

Серия МТП-М (манометр термометрический показывающий) — уникальный тип прибора, которого нет у других производителей в данном разделе каталога. Один корпус, один циферблат с двумя шкалами — и вы одновременно видите и давление среды, и её температуру в одной точке измерения.

Это не то же самое, что термоманометр. В МТП-М работают два независимых чувствительных элемента: трубчатая пружина Бурдона — для давления, и термосистема с капиллярной трубкой (манометрический термометр) — для температуры. МВТП-М — мановакуумметрическое исполнение: к показаниям давления добавляется возможность измерять разрежение.

Где применяется МТП-М

• Тепловые пункты и теплоснабжение — контроль давления и температуры теплоносителя в одном узле врезки вместо двух приборов.
• Котельные — мониторинг параметров пара на одном штуцере с одним показывающим прибором.
• Технологические трубопроводы — там, где оба параметра критичны, но место под приборы ограничено.
• Системы горячего водоснабжения — совмещение контроля давления и температуры ГВС в одной точке.

МТП-М позволяет сократить число точек врезки в трубопровод: вместо двух резьбовых отверстий под манометр и термометр — одно. Это особенно важно на старых трубопроводах, где каждая дополнительная врезка — риск и затраты.

Показывающие манометры МП3-У, МП4-У и вакуумметры серии Теплоконтроль

Серии МП3-У (Ø100 мм) и МП4-У (Ø160 мм) — общетехнические показывающие манометры для измерения избыточного давления неагрессивных некристаллизующихся жидкостей и газов. Диапазоны давления: от 0,06 до 60 МПа в зависимости от модификации. Класс точности 1,5 (МП3-У) и 1,5 (МП4-У). Присоединение: радиальный штуцер G½" или осевой ОШ.

В той же линейке — вакуумметры ВП3-У / ВП4-У (измерение разрежения ниже атмосферного) и мановакуумметры МВП3-У / МВП4-У (обе стороны шкалы: и давление, и разрежение). Все приборы выпускаются также в коррозионностойком виброустойчивом исполнении с байонетным кольцом — для быстрой замены защитного стекла без инструмента.

Сигнализирующие манометры ДМ2010Сг и ДМ2005Сг с электроконтактной приставкой

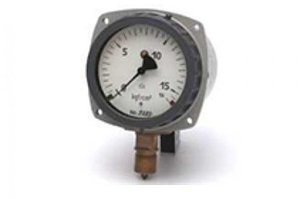

ДМ2010Сг (Ø100 мм) и ДМ2005Сг / ДА2005Сг (Ø160 мм) — показывающие манометры с электроконтактной сигнализирующей приставкой. При выходе давления за заданные уставки (верхнюю или нижнюю) замыкается или размыкается контактная цепь управления. Исполнение ДА2005Сг — для измерения давления аммиака: корпус и детали, контактирующие со средой, выполнены из материалов, устойчивых к воздействию NH3.

Взрывозащищённые исполнения: ДМ2005Сг1ExМ1

Для работы во взрывоопасных зонах Теплоконтроль выпускает сериюДМ2005Сг1ExМ1, ДВ2005Сг1ExМ1, ДА2005Сг1ExМ1. Маркировка взрывозащиты — 1Ex, что подтверждает допуск к применению в зонах классов 1 и 2 по АТЕХ. Также доступны взрывозащищённые термометрические манометры МТП-16СгВ3Т4 и МВТП-16СгВ3Т4 — сигнализирующие приборы с термосистемой в корпусе взрывозащищённого исполнения.

Манометры точных измерений МПТИ-М1, ВПТИ-М1, МВПТИ-М1

МПТИ-М1 — манометры с классом точности 0,6 и 1,0, диаметр корпуса 160 мм. Погрешность в 2,5–4 раза ниже, чем у стандартных МП3-У / МП4-У. Применяются как контрольные приборы в метрологических службах предприятий, при входном контроле партий приборов, при калибровке технологического оборудования. Исполнения: МПТИ-М1 (манометр), ВПТИ-М1 (вакуумметр), МВПТИ-М1 (мановакуумметр).

Самопишущие манометры МТС Теплоконтроль: архив давления без компьютера

Серия МТС-711М1, МТС-712М1, МТ2С-711М1, МТ2С-712М1 (и аналогичные ВТС / МВТС для вакуумметров и мановакуумметров) — самопишущие приборы с бумажной диаграммной лентой. Лента вращается встроенным часовым механизмом — суточным (один оборот в 24 часа) или недельным. Перо прибора непрерывно чертит кривую давления во времени. Итог: хронологическая запись профиля давления без подключения к компьютеру, без программного обеспечения, без источника питания кроме заводной пружины часового механизма.

Где применяются самопишущие манометры

• Котельные с нормативным архивированием — когда регулятор требует документированного журнала давления пара за сутки или неделю.
• Газоснабжение — фиксация профиля давления газа на ГРП (газорегуляторных пунктах) для надзорных органов.
• Опасные производственные объекты — где требуется бумажный архив давления как юридически значимый документ.
• Испытательные стенды — запись изменения давления при циклических испытаниях изделий.

Диаграммная лента к самопишущим манометрам поставляется отдельно. При заказе уточните тип ленты (суточная или недельная) и модификацию прибора у менеджера АДМ Энерго: +375 (33) 392-39-26.

Дифманометры сильфонные ДСС и ДСП: три задачи одного прибора

ДСС (дифманометр сильфонный) и ДСП (дифманометр сильфонный с сигнализирующим устройством) — приборы для измерения разности давлений в двух точках. Чувствительный элемент — сильфон: гофрированный металлический сосуд, деформирующийся пропорционально перепаду давления.

Три основных применения дифманометров Теплоконтроль:

• Измерение расхода — при установке перед и после сужающего устройства (диафрагмы, сопла, трубы Вентури). Перепад давления пропорционален квадрату расхода. Применяется в составе узлов учёта расхода тепловой энергии и жидкостей.
• Контроль засорения фильтров — датчик «до» и «после» фильтроэлемента. Рост перепада давления сигнализирует о необходимости замены или промывки фильтра.
• Измерение уровня жидкости в закрытых резервуарах под давлением — по гидростатическому перепаду давления между нижней и верхней точками сосуда.

Модели серии ДСС и ДСП от Теплоконтроль: ДСС-711-М1, ДСС-712-М1, ДСС-711-2С-М1, ДСС-712-2С-М1 — показывающие; ДСП-4Сг-М1, ДСП-160-М1, ДСП-УС — с сигнализирующим устройством для автоматического управления по перепаду.

Что заказывают вместе с манометрами Теплоконтроль

• Преобразователи давления Метран с выходом 4…20 мА и HART — для передачи показаний давления в АСУТП и системы диспетчеризации параллельно с показывающим манометром.
• Расходомеры — дифманометры ДСС/ДСП Теплоконтроль применяются в паре с диафрагмами в составе узлов учёта тепловой энергии и жидкостей.
• Мембранные разделители — для защиты чувствительного элемента манометра от агрессивных, вязких или засоряющих сред при измерении давления.
• Реле давления — для управления по давлению с большей коммутационной мощностью, чем обеспечивает сигнализирующая приставка ДМ2010Сг / ДМ2005Сг.
• Термометры — биметаллические и манометрические показывающие для тех же точек объекта, где установлены манометры Теплоконтроль.
