Разделители мембранные
Мембранный разделитель сред защищает манометр или датчик давления от прямого контакта с рабочей средой: агрессивной, вязкой, загрязнённой взвешенными частицами. Давление передаётся через гибкую мембрану и нейтральную разделительную жидкость. Прибор измеряет корректно, а его чувствительный элемент не разрушается. В каталоге АДМ Энерго представлены разделители РОСМА (типоряд РМ) и НПО Юмас для всех отраслей промышленности Беларуси.
Когда нужен мембранный разделитель сред
Стандартный манометр не рассчитан на прямое взаимодействие с кислотами, щелочами, суспензиями и средами, способными кристаллизоваться. Без защиты пружинный чувствительный элемент быстро выходит из строя, а результат измерения становится недостоверным. Разделители мембранные решают эту задачу без усложнения схемы импульсной обвязки.
Основные случаи применения:
- рабочая среда химически агрессивна к материалам манометра;
- жидкость или газ несут взвешенные твёрдые частицы, пыль, сажу;
- среда склонна к кристаллизации при остывании или изменении давления;
- температура процесса превышает допустимый диапазон стандартного манометра;
- требуется работа в пищевой или фармацевтической промышленности, где важна санитарная чистота.
Разделители сред КИПиА работают в паре с манометрами, мановакуумметрами, вакуумметрами, датчиками давления. Их соединяют с прибором напрямую, через соединительный рукав или гибкую капиллярную трубку длиной до 5 м.
Модельный ряд РОСМА: типоряд РМ
Разделители РОСМА выпускаются в двух базовых конфигурациях — штуцерное и фланцевое присоединение. Штуцерные модели монтируются через бобышку, переходник или любое стандартное резьбовое соединение. Фланцевые требуют подготовки ответной части, которая приваривается к месту отбора давления.
Штуцерные разделители (РМ-Н11, РМ-С10, РМ-В10)
| Модель | Диапазон давлений, МПа | Заливное отверстие | Применение |
|---|---|---|---|
| РМ-Н11 | 0…0,4 (низкие) | Есть | Вентиляция, отопление, низконапорные системы |
| РМ-С10 / РМ-С10м | 0…2,5 (средние) | Нет | Водоснабжение, химические процессы |
| РМ-В10 / РМ-В10м | до 60 МПа (высокие) | Нет | Нефтяная, газовая, гидравлические прессы |
| РМ-С21 / РМ-С21м | 0…2,5 (фланцевое) | Нет | Пищевая, фармацевтика, вязкие среды |
Стандартная резьба присоединения к прибору — внутренняя М20×1,5. Резьба присоединения к магистрали — наружная М20×1,5 или G1/2. Разделительная жидкость — ПМС-20 по ГОСТ 13032-77. Дополнительная погрешность, вносимая разделителем, составляет ±0,5% и компенсируется настройкой средства измерений. Материал деталей, контактирующих со средой: мембрана из сплава 36НХТЮ, корпус и штуцер из нержавеющей стали 12Х18Н10Т.
Химически стойкие разделители (РМ-Х11)
Для особо агрессивных сред РОСМА предлагает модификацию РМ-Х11 с дополнительным фторопластовым покрытием мембраны. Она применяется в производстве удобрений, кислотных процессах, при работе с растворами хлора. Материал корпуса — нержавеющая сталь 12Х18Н10Т, дополнительное покрытие мембраны — фторопласт (под заказ). Монтаж выполняется аналогично штуцерным моделям через стандартное резьбовое соединение.
Мембранные разделители НПО Юмас
НПО Юмас выпускает широкий ряд разделителей для специализированных задач. В каталоге АДМ Энерго представлены модели с фланцевым присоединением и разными вариантами конструкции мембраны.
Ключевые серии Юмас в нашем каталоге:
- РМФЗ-С (сварные) — фланцевые разделители с закрытой мембраной, сварной конструкцией корпуса. Рабочее давление до 60 МПа. Применяются в нефтяной и газовой промышленности.
- РМФЗ-Р (разборные) — конструкция допускает разборку для очистки и замены мембраны без демонтажа всей системы.
- РМП (для пищевых продуктов) — санитарное исполнение с присоединением под нормативы пищевой промышленности, молочной отрасли и фармацевтики.
- РМХ (химически стойкие) — мембрана из нержавеющей стали с возможностью выбора материала уплотнения.
- РММ (малогабаритные) — компактные разделители с резьбой М12×1,5 для приборов малого класса.
Как выбрать модель под конкретную задачу
При подборе разделителя мембранного для агрессивных сред нужно учитывать несколько параметров. Первый — рабочее давление: штуцерные РМ-Н11 подходят для низкого, РМ-С10 и РМ-В10 — для среднего и высокого. Второй — тип среды: химически агрессивные требуют фторопластового покрытия (РМ-Х11) или нержавеющего исполнения Юмас РМХ. Третий — вязкость и загрязнённость: для вязких и кристаллизующихся сред оптимальны фланцевые модели РМ-С21 или РМФЗ-Р с открытой мембраной, которую можно периодически промывать.

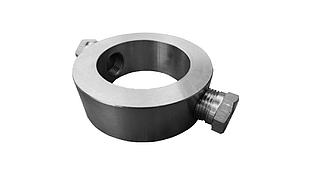

При монтаже на вязких средах к фланцевым разделителям РОСМА устанавливаются промывочные кольца с двумя отверстиями напротив друг друга. Через них к мембране подводится вода или моющий раствор. При поставке разделителя в сборе с манометром заполнение разделительной жидкостью выполняется вакуумной установкой на заводе.
Мембранные разделители сред, фланцевое присоединение с молочной гайкойЦену уточняйтеПод заказ Оптом и в розницу
Мембранные разделители сред, штуцерное присоединение с клэмповым хомутомЦену уточняйтеПод заказ Оптом и в розницу
Купить мембранный разделитель в Минске
ООО «АДМ Энерго» — официальный импортёр приборов РОСМА и НПО Юмас в Республике Беларусь. Мы поставляем разделители под заказ оптом и в розницу с доставкой по всей стране. Офис и склад расположены по адресу: Минск, ул. Аннаева 84/7, каб. 1-6.
Чтобы подобрать нужную модель, уточните: рабочее давление, тип и свойства среды, тип присоединения (штуцерное или фланцевое), резьбу магистрали. Менеджеры помогут со спецификацией и предоставят документацию. Звоните: +375 (33) 392-39-26 (МТС), +375 (17) 390-39-00.
