Термопреобразователи ТХА-К / ТХК-К Вакууммаш
Термопреобразователи ТХА-К (тип K, хромель-алюмель) и ТХК-К (тип L, хромель-копель) - это бескорпусные датчики температуры с металлической оболочкой. Производитель - НПО "Вакууммаш", Ижевск. Диапазон ТХА-К: от -40 до +1100°C, ТХК-К: от -40 до +600°C. АДМ Энерго - официальный импортер Вакууммаш в Беларуси с доставкой по всем регионам.
Кабельные термопары ТХА-К и ТХК-К: принцип работы и применение

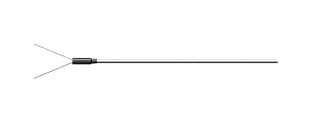

Термопара - два проводника из разных металлов, соединенных на рабочем конце. При нагреве возникает термоэлектродвижущая сила (ТЭДС), пропорциональная температуре. Кабельный термопреобразователь ТХА-К - датчик на основе термопарного кабеля КТМС. Чувствительный элемент запрессован в металлической оболочке с минеральной изоляцией. Гибкая конструкция упрощает монтаж и дает стойкость к вибрациям. Выпускается по ТУ 4211-039-39375199-15.
Основные области применения кабельных термопар ТХА-К и ТХК-К:
- факельные установки и горелочные устройства
- нагревательные печи, реакторы и ректификационные колонны
- гидравлические и пневматические системы
- нефтехимия, энергетика, металлургия
- машиностроение: экструдеры, термопластавтоматы, литейные агрегаты
Тип K (ТХА-К, хромель-алюмель) охватывает самый широкий диапазон среди бюджетных термопар. Тип L (ТХК-К, хромель-копель) - оптимален до +600°C и дает более высокую чувствительность при малых температурах.
Технические характеристики ТХА-К / ТХК-К Вакууммаш
Диапазоны температур и материалы оболочки
Рабочий диапазон промышленного датчика температуры зависит от материала оболочки и диаметра кабеля. ТХА-К с оболочкой С321/С10 диаметром 1-6 мм: предел от -40 до +700...+800°C. Оболочка С316 поднимает верхний предел до +900°C. Жаропрочные сплавы Т310, Т600, Т78 при диаметре 4,5-6 мм дают работу до +1100°C. Для ТХК-К с оболочкой С10 рабочий предел - +600°C, номинальная температура применения - +450°C.
Тепловая инерция кабельных термопар: от 0,2 с при диаметре 1 мм (неизолированный спай) до 8 с при диаметре 6 мм (изолированный). Это в 3-10 раз быстрее, чем у датчиков с защитной арматурой.
| Параметр | ТХА-К | ТХК-К |
|---|---|---|
| НСХ по ГОСТ Р 8.585 | K - хромель-алюмель | L - хромель-копель |
| Диапазон измерений | от -40 до +1100°C | от -40 до +600°C |
| Номинальная температура | до +900°C | +450°C |
| Класс допуска | 1 или 2 | только 2 |
| Диаметр кабеля, мм | 1...6 | 1,5...5 |
Конструктивные параметры
Монтажная длина выбирается из ряда: от 80 мм до 10 000 мм и более. Длина компенсационного провода: 250, 500, 1000 или 2000 мм. Материал оболочки провода: силикон (С), фторопласт (Ф) или оплетка. Количество рабочих спаев: 1 или 2. Спай бывает изолированным или неизолированным - от этого зависит инерционность и стойкость к агрессивной среде.
Для нестандартных условий монтажа НПО Вакууммаш делает датчики со сплющенной головной частью, с приварным монтажным сектором, с хомутом для цилиндрических поверхностей. Такие исполнения поставлялись для ОАО "Амкодор" и крупных энергетических предприятий.
Расшифровка кода при заказе
Пример обозначения: ТХА-К.301-2-1-1-С10-3-500/250-С-П.
- Тип термопары: ТХА-К (K), ТХК-К (L), ТЖК (J), ТНН (N)
- Класс допуска: 1 или 2 (для ТХК-К - только 2)
- Изоляция спая: 1 - изолированный, 2 - неизолированный
- Количество спаев: 1 или 2
- Материал оболочки кабеля: С10, С321, С316, Т310 и другие
- Диаметр кабеля d, мм
- Монтажная длина L / длина компенсационного провода l
- Материал компенсационного провода: С - силикон, Ф - фторопласт
- Указание на поверку: П - с поверкой
Поверка в Беларуси: 12 месяцев МПИ
Термопреобразователи ТХА-К и ТХК-К - средства измерений. Датчики, внесенные в Государственный реестр СИ Республики Беларусь, требуют обязательной метрологической поверки. По СТБ 8056-2015 межповерочный интервал для приборов из реестра РБ - 12 месяцев. Это отличается от МПИ, указанного производителем для российского рынка. Актуальные данные по конкретной модели проверяйте вручную на сайте oei.by.
Купить термопары ТХА-К / ТХК-К Вакууммаш в Минске

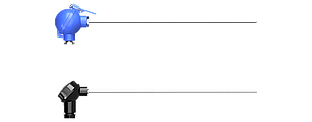

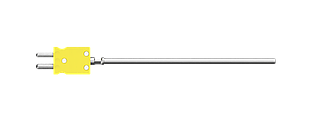

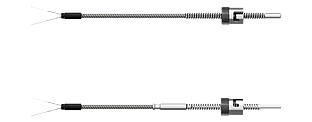

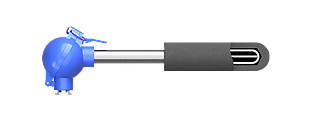

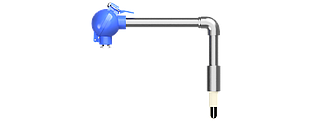

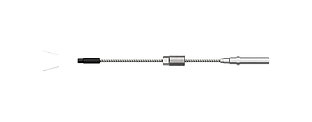

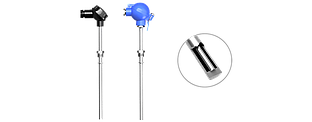

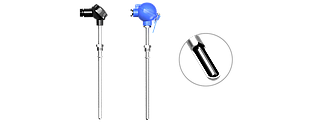

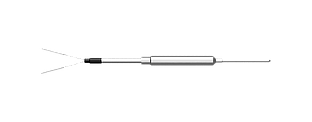

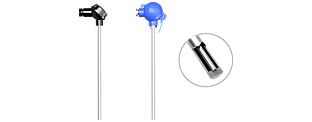

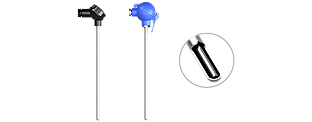

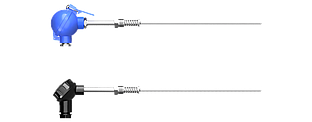

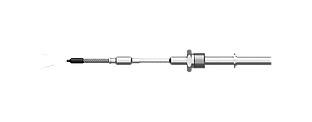

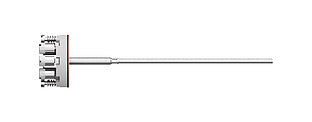

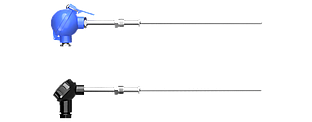

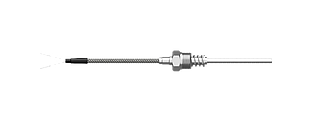

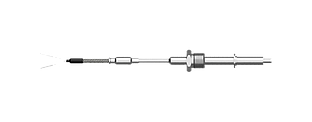

АДМ Энерго - официальный импортер и сервисный центр НПО "Вакууммаш" в Беларуси. Компания поставляет полный ассортимент кабельных термопар: от стандартных ТХА-К.301, ТХА-К.302, ТХА-К.307 до специальных исполнений под конкретное оборудование. Доставка по Минску и регионам: Витебск, Гомель, Гродно, Брест, Могилев. Гарантийный срок - 12 месяцев. Для заказа промышленного датчика нужного типоразмера - укажите диапазон температур, монтажную длину и диаметр кабеля.
