Преобразователи термоэлектрические ТХАв/ТХКв Вакууммаш
Термопреобразователь ТХАв и термопреобразователь ТХКв Вакууммаш измеряют температуру жидких и газообразных сред от минус 40 до плюс 1200°C. Прибор переводит температуру в термоЭДС по характеристике К для ТХАв (хромель-алюмель) или L для ТХКв (хромель-копель). АДМ Энерго поставляет термоэлектрический преобразователь Вакууммаш напрямую от завода НПО Вакууммаш в Ижевске, как официальный импортёр в Минске. Модификации 0188, 2088 и 2388 отличаются длиной монтажной части и материалом арматуры. Прибор относится к средствам измерений и подлежит поверке с межповерочным интервалом 12 месяцев в Беларуси.
Что измеряют термопреобразователи ТХАв и ТХКв
ТХАв-2388 и аналогичные модели работают как первичные преобразователи для контроля технологических процессов. Чувствительный элемент использует термопару типа К или L согласно ГОСТ Р 8.585. Диапазон измерения температуры для ТХАв достигает плюс 1200°C, а для ТХКв-2388 ограничен плюс 800°C из-за свойств копелевого электрода. Нижний предел измерения у обеих серий одинаковый, минус 40°C. Электрическое сопротивление изоляции между чувствительным элементом и защитной арматурой превышает 100 МОм при температуре 25±10°C. Это значение проверяется при каждой первичной и периодической поверке.
Класс допуска и тепловая инерция
Производитель выпускает приборы с классом допуска 1 или 2 в зависимости от требуемой точности измерения. Класс 1 даёт меньшую погрешность, но сужает верхний предел рабочей температуры. Показатель тепловой инерции варьируется от 5 до 500 секунд и зависит от диаметра монтажной части. Тонкий зонд диаметром 6 мм реагирует на изменение температуры быстрее толстого зонда диаметром 20 мм. Для быстропротекающих процессов выбирают минимальный диаметр арматуры. Для агрессивных сред приоритет смещается в сторону прочности защитного чехла.
Какую модификацию выбрать: ТХАв-0188, ТХАв-2088 или ТХАв-2388

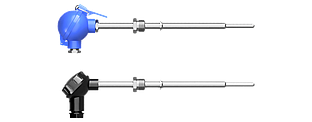

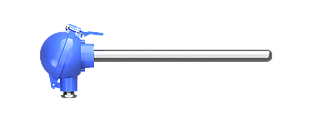

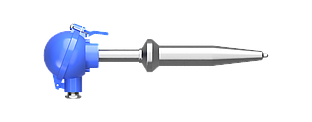

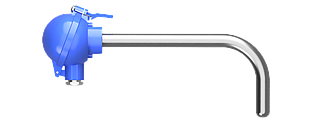

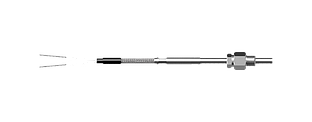

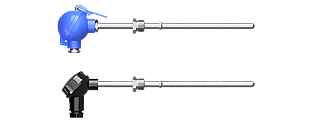

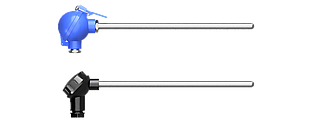

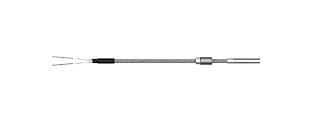

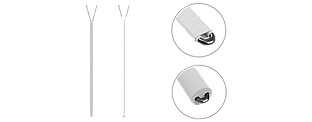

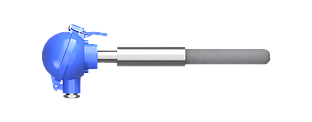

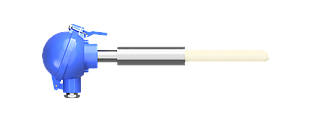

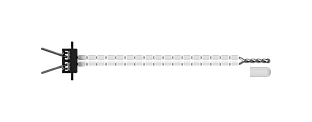

Серия 0188 рассчитана на чистый воздух и неагрессивные газы с влажностью до 80%. Конструкция бескорпусная, термоэлектроды диаметром 3,2 мм защищены керамическими бусами. Серия 2088 подходит как промышленный датчик температуры для жидких и газообразных сред с номинальным давлением до 6,3 МПа. Серия 2388, включая ТХАв-2388, рассчитана на более длинные монтажные участки и тяжёлые условия эксплуатации. Длина погружаемой части у серии 2388 доходит до 20000 мм. Погружной термопреобразователь этой серии часто ставят в резервуары и трубопроводы большого диаметра.
Материал защитной арматуры под условия эксплуатации

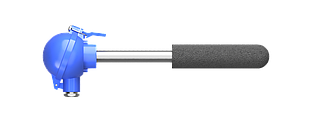

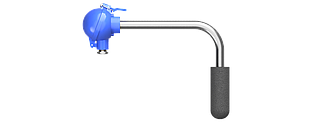

Сталь 12Х18Н10Т подходит для большинства химически неагрессивных сред и стандартных температур. Сталь 15Х25Т выдерживает более высокую температуру в окислительной атмосфере. Сплавы ХН45Ю и ХН78Т применяют в обжиговых печах огнеупорного производства при температуре до 1200°C. Для алюминиевых расплавов производитель использует отдельную модификацию ТХАв-2388-04-У с усиленной защитой погружной части. Выбор материала защитной арматуры напрямую влияет на срок службы прибора. Ошибка в подборе материала ведёт к преждевременному разрушению защитного чехла.
Поверка термопреобразователя ТХАв ТХКв в Беларуси
Термопреобразователь с поверкой входит в сферу действия закона об обеспечении единства измерений, так как используется для измерительного контроля. В России межповерочный интервал для серии 0188 составляет 24 месяца по методике ГОСТ 8.338-2002. В Республике Беларусь действует другое правило для приборов, внесённых в реестр на oei.by. Межповерочный интервал на такую продукцию в РБ составляет 12 месяцев по СТБ 8056-2015. Это действует, даже если в паспорте российского образца указан другой срок. Точный регистрационный номер конкретной модификации в Государственном реестре средств измерений Республики Беларусь уточняется индивидуально для каждой партии поставки.
Что указать при заказе
- точная модификация, например ТХАв-2388-03
- тип термопары: К для ТХАв или L для ТХКв
- длина монтажной части в мм
- диаметр защитной арматуры, 16 или 20 мм
- класс допуска, 1 или 2
- наличие первичной поверки
Ниже приведено сравнение трёх основных серий по ключевым параметрам, которое помогает быстро сориентироваться при подборе прибора под конкретную задачу.
| Серия | Назначение | Длина погружаемой части | Материал арматуры | Класс допуска |
|---|---|---|---|---|
| 0188 | чистый воздух, неагрессивные газы | 320-20000 мм | керамические бусы | 1 или 2 |
| 2088 | жидкие и газообразные среды, PN до 6,3 МПа | до 20000 мм | 12Х18Н10Т, 10Х17Н13М2Т | 1 или 2 |
| 2388 | тяжёлые условия, длинные участки | 50-20000 мм | 12Х18Н10Т, 15Х25Т, ХН45Ю, ХН78Т | 1 или 2 |
Где купить термопреобразователь Вакууммаш в Минске
АДМ Энерго работает как официальный импортёр продукции НПО Вакууммаш в Республике Беларусь. Компания принимает заявки на покупку термопреобразователя в Минске с доставкой в Минскую, Брестскую, Витебскую, Гомельскую, Гродненскую и Могилёвскую области. Сервисный центр расположен по адресу Минск, улица Аннаева 84/7. Менеджеры подбирают конкретную модификацию термопреобразователя ТХАв по диаметру, длине и материалу арматуры под технологический процесс заказчика. Прямые поставки от завода-изготовителя исключают переплату за посредников. Для уточнения цены и сроков отгрузки нужно позвонить по указанным телефонам или оставить заявку на сайте.
