Бескорпусные термопреобразователи общего назначения для условий применения, не требующих защиты от измеряемой среды ТХАв-0188-01 и ТХКв-0188-01
Конструктивные особенности
- Применяются термоэлектроды ø0,7 или ø1,2 мм.

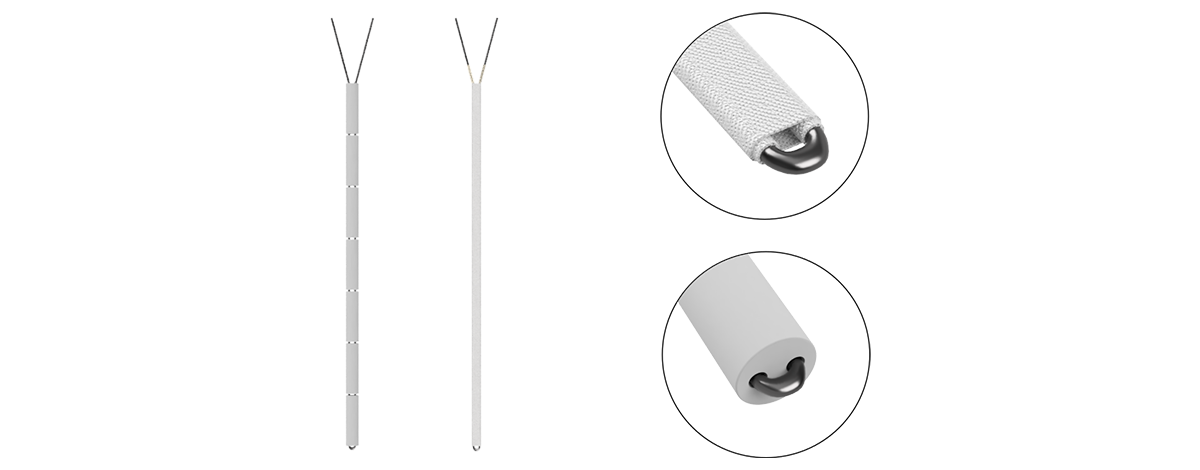

- Защитная арматура – керамические бусы или кремнеземная нить.
- Длина элемента бус: 10 или 25 мм.
- Рабочий спай не изолирован.
- Не являются герметичными по отношению к измеряемой среде.
Тип термопары | Диапазон рабочих температур, °С | Номинальная температура применения, °С |
---|---|---|
K | от -40 до 1000 | 750 |
L | от -40 до 600 | 450 |
Модификация | Количество чувствительных элементов и вид рабочего спая | Показатель тепловой инерции, с, не более | Рекомендуемая длина монтажной части, L, мм |
---|---|---|---|
ТХАв/ТХКв-0188-01 | 1Н | 10 | 1000, 1250, 1600, 2000, 2500, 3150, 4000, 5000, 5600, 6300, 9000, 10000, 12500, 14000, 16000, 20000 |
ТХАв/ТХКв-0188-01 | – | 1000 | – | 2 | – | 25 | – | П |
---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 |
- Тип и модификация термопреобразователя

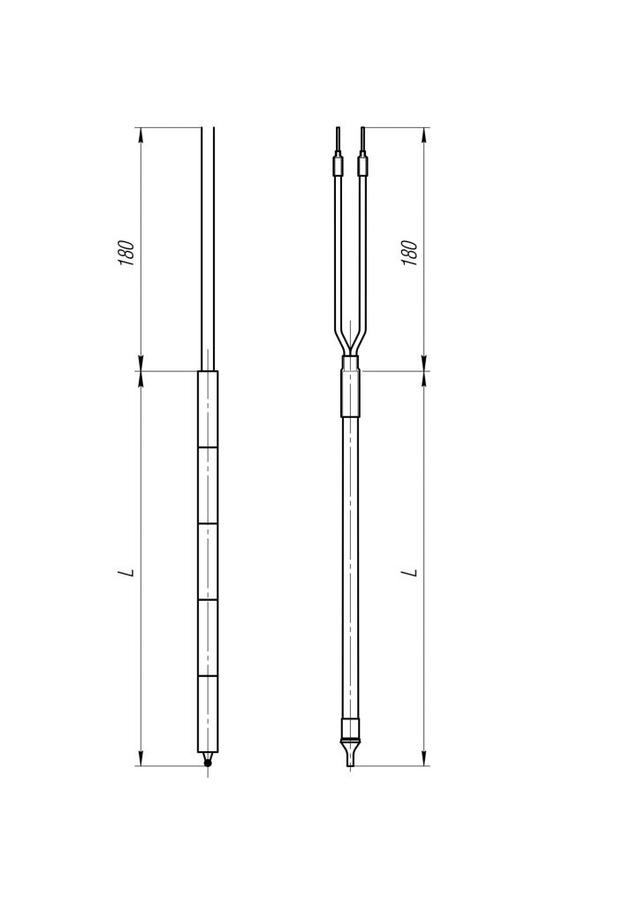

- Длина монтажной части, L
- Класс допуска, 1 или 2
- Длина одного элемента бус или обозначение «КР» (кремноземная нить)
- Указание о поверке: П – с поверкой
Характеристики
Основные | |
---|---|
Производитель | Вакууммаш |
Страна производитель | Россия |
Информация для заказа
- Цена: Цену уточняйте
