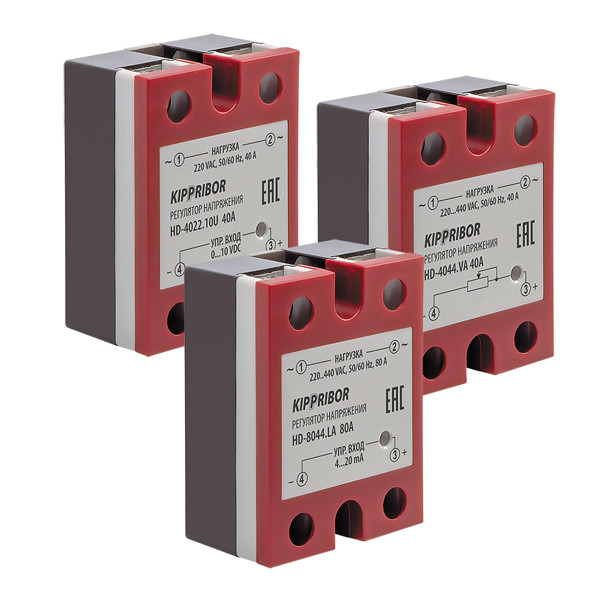

Однофазные твердотельные реле (ТТР) для непрерывного регулирования напряжения питания резистивной нагрузки до 30 А в диапазоне от 10 В до номинального значения пропорционально входному сигналу. Типы управляющих сигналов:
- переменный резистор 470 кОм, 0,5 Вт для HDxx44.VA;
- унифицированный сигнал напряжения 0…10В для HDxx22.10U;
- унифицированный сигнал тока 4…20мА для HDxx25.LA.
Технические характеристики твердотельных реле VA, 10U, LA
Параметр | Значение | ||
Модель ТТР | HD-хх44.VA | HD-хх22.10U | HD-хх44.LA |
Тип управляющего сигнала | Переменный резистор1: 470 кОм при номинальном Uпит=220 В, 560 кОм при номинальном Uпит=380 В | Унифицированный сигнал напряжения 0…10 В2 | Унифицированный сигнал тока 4…20 мА |
Входное сопротивление | — | ≥ 4 кОм | ≤ 0,4 кОм |
Гальваническая развязка с выходной цепью | Нет | Есть |
Модификации твердотельных реле HD-10U
HD-1022.10U |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки=10 A, Uрегулир.= от 10 VAC до Uном. нагр. (Uном. нагр. = 220 VAC), управляющий сигнал 0…10 В |
HD-2522.10U |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки=25 A, Uрегулир.= от 10 VAC до Uном. нагр. (Uном. нагр. = 220 VAC), управляющий сигнал 0…10 В |
HD-4022.10U |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки=40 A, Uрегулир.= от 10 VAC до Uном. нагр. (Uном. нагр. = 220 VAC), управляющий сигнал 0…10 В |
Модификации твердотельных реле HD-VA
HD-1044.VA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 10 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 440 VAC), управляющий сигнал переменный резистор 470...560 кОм, 0,5 Вт |
HD-2544.VA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 25 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 440 VAC), управляющий сигнал переменный резистор 470...560 кОм, 0,5 Вт |
HD-4044.VA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 40 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 440 VAC), управляющий сигнал переменный резистор 470...560 кОм, 0,5 Вт |
Модификации твердотельных реле HD-LA
HD-1025.LA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 10 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 250 VAC), управляющий сигнал 4…20 мA |
HD-1044.LA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 10 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 440 VAC), управляющий сигнал 4…20 мA |
HD-2525.LA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 25 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 250 VAC), управляющий сигнал 4…20 мA |
HD-2544.LA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 25 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 440 VAC), управляющий сигнал 4…20 мA |
HD-4044.LA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 40 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 440 VAC), управляющий сигнал 4…20 мA |
HD-6044.LA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 60 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 440 VAC), управляющий сигнал 4…20 мA |
HD-8025.LA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 80 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 250 VAC), управляющий сигнал 4…20 мA |
HD-8044.LA |
Твердотельное реле для непрерывного регулирования напряжения: max Iнагрузки= 80 A, Uрегулир.= от 10 VAC до Uном. нагр. (220 VAC ≤ Uном. нагр. ≤ 440 VAC), управляющий сигнал 4…20 мA |
- Цена: Цену уточняйте
