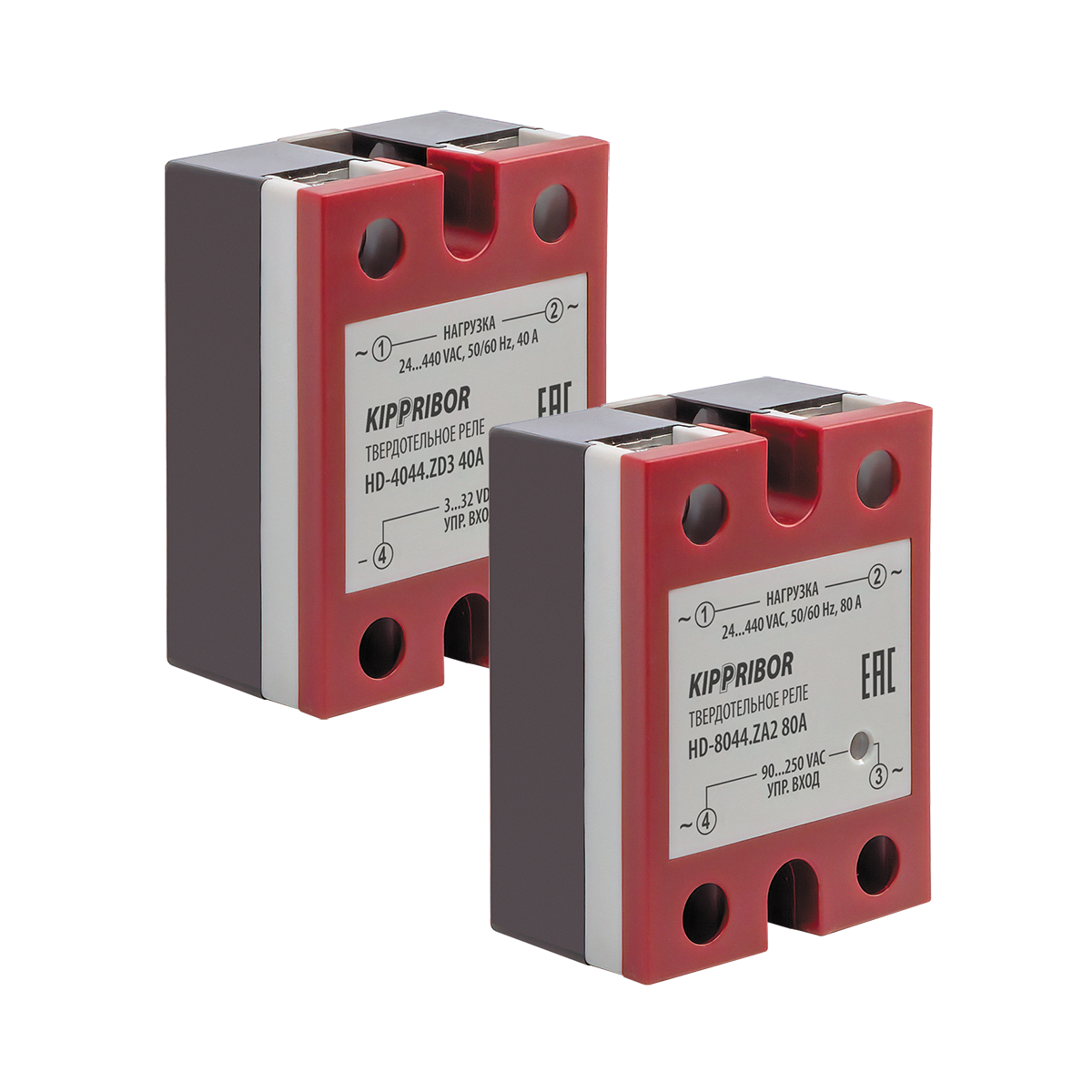

Однофазные твердотельные реле российского производителя Kippribor HD-xx44.ZD3 и HD-xx44.ZA2 используются в промышленности для коммутации токов мощностью от 10А до 40А в нагрузках резистивного или индуктивного характера. Отличительной особенностью данных реле являются доступная цена, надежность и долговечность.
Технические характеристики твердотельных реле HD-xx44.ZD3 и HD-xx44.ZA2
Параметр | Значение | |
Модель ТТР | HD-xx44.ZD3 | HD-xx44.ZA2 |
Тип управляющего сигнала | Дискретный сигнал напряжения | |
Диапазон напряжения управляющего сигнала | 3…32 VDC | 90…250 VAC |
Напряжение гарантированного включения | ≥ 3 VDC | ≥ 90VAC |
Напряжение гарантированного выключения | ≤ 1 VDC | ≤ 10 VAC |
Ток потребления цепи управления | ≤ 16 мА | ≤ 30 мА |
Время включения | ≤ 10 мс f=50 Гц | |
Время выключения | ≤ 10 мс f=50 Гц | ≤ 40 мс |
Максимальная частота переключения | ≤ 50 Гц при f=50 Гц | ≤ 20 Гц при f=50 Гц |
Основные модификации однофазных твердотельных реле ZD3 и ZA2
HD-1044.ZA2 |
общепромышленные ТТР в стандартном корпусе, управляющий сигнал 90…250VAC: Iкоммут макс.=10A, Uкоммут.=40...440VAC, Uупр=90…250VAC |
HD-1044.ZD3 |
общепромышленные ТТР в стандартном корпусе, управляющий сигнал 3…32VDC: Iкоммут макс.=10A, Uкоммут.=40...440VAC, Uупр=3…32VDC |
HD-1544.ZA2 |
общепромышленные ТТР в стандартном корпусе, управляющий сигнал 90…250VAC: Iкоммут макс.=15A, Uкоммут.=40...440VAC, Uупр=90…250VAC |
HD-1544.ZD3 |
общепромышленные ТТР в стандартном корпусе, управляющий сигнал 3…32VDC: Iкоммут макс.=15A, Uкоммут.=40...440VAC, Uупр=3…32VDC |
HD-2544.ZA2 |
общепромышленные ТТР в стандартном корпусе, управляющий сигнал 90…250VAC: Iкоммут макс.=25A, Uкоммут.=40...440VAC, Uупр=90…250VAC |
HD-2544.ZD3 |
общепромышленные ТТР в стандартном корпусе, управляющий сигнал 3…32VDC: Iкоммут макс.=25A, Uкоммут.=40...440VAC, Uупр=3…32VDC |
HD-4044.ZD3 |
общепромышленные ТТР в стандартном корпусе, управляющий сигнал 3…32VDC: max Iкоммут.=40A, Uкоммут.=40...440VAC, Uупр=3…32VDC |
HD-4044.ZA2 |
общепромышленные ТТР в стандартном корпусе, управляющий сигнал 90…250VAC: Iкоммут макс.=40A, Uкоммут.=40...440VAC, Uупр=90…250VAC |
- Цена: Цену уточняйте
