Бобышки, переходники и отводы Росма: что это и когда нужно
При монтаже манометра, термометра или датчика давления на трубопровод прибор нельзя приварить напрямую. Нужен промежуточный элемент с нужной резьбой. Бобышка приварная решает эту задачу: она вваривается в трубу раз и навсегда, а прибор просто вкручивается в неё при монтаже и вывинчивается при замене. Переходник для манометра нужен там, где резьба прибора не совпадает с резьбой крана или бобышки. Отвод-охладитель защищает манометр от перегрева в паровых и высокотемпературных системах, снижая температуру измеряемой среды до безопасного уровня.
Полный ассортимент монтажной арматуры ЗАО «Росма» в наличии
ЗАО «Росма» выпускает полную линейку монтажного оборудования под каждый тип измерительного прибора своего производства. Ниже перечислены позиции, доступные к заказу через АДМ Энерго:
- Бобышки из углеродистой стали (сталь 10) — для монтажа манометров ТМ, термометров БТ, кранов для манометра. Рабочее давление до 40 МПа, температура среды до +150 °C, высота 30–55 мм, резьбы G1/2 и М20×1,5.
- Бобышки из нержавеющей стали (08Х18Н10) — для агрессивных сред. Давление до 60 МПа, температура до +200 °C. Широкий типоразмерный ряд: под манометры ТМ, термометры БТ и ТТ-В, датчики давления РПД-И-ФМ, краны. Резьбы G1/2, М20×1,5, М27×2, NPT1/2. Производятся по ТУ 4218-001-4719015564-2015.
- Ниппель приварной с накидной гайкой — используется для подключения манометра через соединительную трубку к точке отбора давления.
- Переходники из латуни — для монтажа манометров в трёхходовые краны или бобышки с несовпадающей резьбой. Типовая задача: манометр с резьбой М20×1,5 в кран с резьбой G1/2.
- Переходники из нержавеющей стали — для коррозионно-активных сред там, где латунь недопустима.
- Отводы-охладители (ОС70, ОС100) — трубчатые охладители для паровых систем. Снижают температуру пара до допустимого уровня перед манометром.

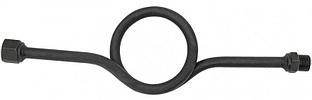

- Петлевые трубки — защищают манометр от прямого воздействия горячей среды, задерживая конденсат в петле.
- Демпферное устройство с регулировочной иглой — гасит пульсации давления в системах с насосами и компрессорами, продлевает ресурс манометра.
- Гильзы из нержавеющей стали — для термометров БТ и ТТ-В при работе в агрессивных средах.
- Цельноточеные гильзы на 60 МПа — для высокоточных измерений в системах с давлением свыше 40 МПа.
- Рукава соединительные РМ и ТМД — гибкие соединения для подключения манометров и датчиков давления там, где жёсткий монтаж невозможен.
- Фланцы, скобы, уплотнительные кольца, прокладки — расходные материалы и крепёжные элементы для полного монтажного комплекта.
- Латунный фланец для биметаллических термометров — обеспечивает фланцевое подключение в системах ЖКХ.
Таблица: бобышки Росма по типу и материалу
| Модель | Назначение | Материал | Резьба | Высота, мм | Давление, МПа |
|---|---|---|---|---|---|
| БП-ТМ-30-G½ | Под манометр ТМ | Сталь 10 | G1/2 | 30 | 40 |
| БП-ТМ-30-G½ нерж. | Под манометр ТМ | 08Х18Н10 | G1/2 | 30 | 60 |
| БП-БТ-30-G½ | Под термометр БТ | Сталь 10 | G1/2 | 30 | 40 |
| БП-БТ-30-G½ нерж. | Под термометр БТ | 08Х18Н10 | G1/2 | 30 | 60 |
| БП-КР-40-G½ | Под кран для манометра | Сталь 10 / нерж. | G1/2 | 40 | 40 / 60 |
| БП-КР-40-М20×1,5 | Под кран для манометра | Сталь 10 / нерж. | М20×1,5 | 40 | 40 / 60 |
| БП-БТ-55-G½ | Под термометр БТ | Нерж. 08Х18Н10 | G1/2 | 55 | 60 |
| БП-ТМ-100-G½ | Под манометр ТМ (глубокий монтаж) | Нерж. 08Х18Н10 | G1/2 | 100 | 60 |
Как правильно выбрать бобышку или переходник
Выбор зависит от четырёх параметров: типа прибора, материала трубопровода, рабочего давления и характера измеряемой среды. Бобышки из углеродистой стали подходят для большинства промышленных систем с нейтральными средами: водяной пар, техническая вода, масло, воздух. Если среда агрессивная (кислоты, хлорсодержащие растворы, морская вода), выбирайте исполнение из нержавеющей стали 08Х18Н10.
Переходники из латуни используют в системах ЖКХ, тепловых пунктах, котельных при давлении до 25 МПа и температуре до +150 °C. Там, где латунь не допускается по регламенту или из-за состава среды, применяют переходники из нержавеющей стали. При выборе резьбы ориентируйтесь на прибор: большинство манометров Росма серии ТМ имеют резьбу G1/2 или М20×1,5, биметаллические термометры — G1/2 или М27×2.
Когда нужны дополнительные защитные элементы
В паровых системах и там, где температура среды превышает +60 °C, устанавливайте петлевую трубку или отвод-охладитель между трубопроводом и манометром. Петлевая трубка задерживает конденсат, охлаждая пар до рабочего диапазона прибора. Отводы-охладители Росма серий ОС70 и ОС100 отличаются объёмом охлаждающей секции. В системах с поршневыми насосами и компрессорами обязательно предусматривайте демпферное устройство с регулировочной иглой: пульсации давления выводят манометр из строя в 2–3 раза быстрее нормативного срока службы.
О производителе: ЗАО «Росма»
ЗАО «Росма» — российское предприятие, специализирующееся на производстве контрольно-измерительных приборов и арматуры для их монтажа. Выпускает манометры, термометры биметаллические и жидкостные, термоманометры, мембранные разделители сред, реле давления, датчики давления, а также полный ассортимент монтажного оборудования. Компания имеет аттестат аккредитации в области обеспечения единства измерений (RA.RU.312385 от 14.12.2017). Бобышки выпускаются по ТУ 4218-001-4719015564-2015, переходники и монтажная арматура — по соответствующим техническим условиям производителя. Гарантийный срок на монтажную арматуру Росма — 12 месяцев.
АДМ Энерго поставляет продукцию Росма в Минске и по всей Беларуси: Витебск, Гродно, Могилёв, Брест, Гомель. Уточнить наличие, сроки и стоимость можно по телефону или в заявке на сайте.
