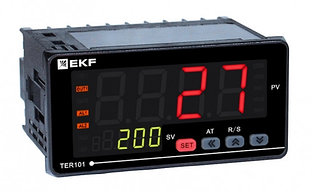

Одноканальные универсальные измерители-регуляторы TER101

EKF TER101 — это одноканальный микропроцессорный измеритель-регулятор для промышленной автоматики. Прибор контролирует температуру, давление, уровень, влажность и расход. Работает в трёх режимах: простой измеритель, ON/OFF-регулятор, ПИД-регулятор. Корпус с защитой IP65, встроенный интерфейс RS-485, монтаж в щит. Купить в Беларуси можно через официального импортёра — АДМ Энерго, Минск.

Серия EKF TER101 — это одноканальные универсальные измерители-регуляторы производства российского бренда EKF. Устройства созданы для автоматического контроля и регулирования параметров технологических процессов на производстве. Прибор читает сигнал от датчика, сравнивает его с заданным значением и управляет исполнительным механизмом: нагревателем, вентилятором, клапаном, насосом. Это классическая задача промышленной автоматики — и TER101 решает её компактно и надёжно.

Главная особенность серии — универсальность входа. Измеритель-регулятор температуры EKF принимает сигналы от термопар типов J, K, S, B, R, N, L, T, от термосопротивлений PT100, PT500, PT1000, а также унифицированные токовые и потенциальные сигналы 4–20 мА и 0–10 В. Один прибор заменяет несколько узкоспециализированных устройств — это важно при проектировании щитов автоматики.

Три режима работы в одном корпусе

В зависимости от задачи оператор выбирает один из трёх режимов управления:

• Измеритель — отображает текущее значение без управляющего воздействия. Подходит для мониторинга и сигнализации.
• ON/OFF-регулятор — самый простой режим. Включает или отключает нагрузку при достижении порогового значения. Идеален для котлов, сушилок, холодильников.
• ПИД-регулятор температуры — пропорционально-интегрально-дифференциальный алгоритм. Обеспечивает точное поддержание заданной уставки без перегрева и колебаний. Поддерживает автоматическую и ручную настройку.

Технические характеристики и исполнения TER101

Серия включает несколько исполнений, которые отличаются размером корпуса, типом входного сигнала и количеством выходов. Это позволяет подобрать точную модификацию под конкретный щит и задачу. Все модели питаются от 230 В переменного тока.

Параметр	Значение / исполнение
Напряжение питания	230 В AC, 50 Гц
Количество входов	1 (одноканальный)
Тип входного сигнала (M/L-версии)	Термопара, термосопротивление, 0–50 мВ, 0–400 Ом
Тип входного сигнала (CV-версии)	0–10 В, 4–20 мА
Количество цифровых выходов	3 (S-корпус) или 4 (M/L-корпус)
Интерфейс связи	RS-485, протокол Modbus RTU (опционально)
Степень защиты	IP65 (лицевая панель)
Размеры корпуса	48×48 (S), 96×48 (M), 96×96 мм (L)
Гарантийный срок	12 месяцев

Расшифровка артикула TER101

Понять нужное исполнение по артикулу несложно. Буква после дефиса обозначает размер: S — 48×48 мм, M — 96×48 мм, L — 96×96 мм. Наличие «CV» означает вход для тока и напряжения (4–20 мА / 0–10 В). Буква «R» в конце артикула — встроенный интерфейс RS-485 (Modbus RTU) для подключения к системам диспетчеризации. Например, TER101-L-CV-M2A-R — это прибор в корпусе 96×96 мм с токовым входом, 4 выходами и интерфейсом RS-485.

Где применяются приборы TER101: типовые объекты

Область применения серии широка. КИПиА EKF этой серии используют на объектах с разными требованиями к точности и надёжности. Вот типичные сферы использования:

• Системы отопления и горячего водоснабжения — контроль температуры теплоносителя.
• Промышленные печи и сушильные шкафы — точное управление нагревом по ПИД-алгоритму.
• Пастеризаторы и термопластавтоматы — поддержание стабильного температурного режима.
• Холодильная техника и экструдеры — регулятор температуры для охлаждения среды.
• Технологические линии с контролем давления, уровня или влажности — через CV-вход (4–20 мА).
• Распределённые системы SCADA — через интерфейс RS-485 Modbus RTU.

Прибор устанавливается в стандартный панельный вырез щита. Лицевая панель защищена по IP65, что важно для производственных помещений с пылью и брызгами. Вандалоустойчивая конструкция и простота настройки через четыре кнопки делают TER101 популярным выбором среди монтажников и технологов.

Сигнализация и дополнительные выходы

Помимо управляющего выхода, прибор автоматического регулирования имеет до двух дополнительных релейных выходов для сигнализации. Их можно настроить как аварийные пороги — например, перегрев или выход за нижний предел. При желании эти выходы переключаются в режим дополнительного управления. Это удобно при построении каскадных систем без отдельного ПЛК.

Как выбрать нужную модификацию: пошаговая логика

Выбор модели TER101 занимает несколько минут, если следовать простому алгоритму. Сначала определите тип датчика на объекте — от этого зависит выбор между M/L и CV-версией. Затем определитесь с нужным количеством выходов и размером посадочного отверстия в щите. Наконец, решите, нужна ли диспетчеризация по сети.

• Шаг 1. Термопара или термосопротивление → выбирайте исполнение M или L (без «CV» в артикуле).
• Шаг 2. Датчик с выходом 4–20 мА или 0–10 В → нужна CV-версия (TER101-S-CV-…, TER101-M-CV-… и т. д.).
• Шаг 3. Нужна интеграция в SCADA или Modbus-сеть → обязательно выбирайте артикул с суффиксом -R.
• Шаг 4. Стандартный вырез 48×48 мм → TER101-S-…; вырез 96×48 мм → TER101-M-…; вырез 96×96 мм → TER101-L-…

Если задача нестандартная — обратитесь к специалистам АДМ Энерго. Компания является официальным импортёром EKF в Беларуси и окажет техническую поддержку по подбору исполнения под конкретный объект.

Купить EKF TER101 в Минске: условия поставки

АДМ Энерго — официальный импортёр и дистрибьютор EKF в Республике Беларусь. Вся продукция поставляется напрямую от завода-изготовителя. Это исключает риск приобрести подделку и гарантирует заводскую гарантию 12 месяцев. Сервисный центр находится по адресу: г. Минск, ул. Аннаева 84/7.

Заказ принимается оптом и в розницу. Цена уточняется у менеджера — она зависит от объёма партии и актуального курса. Отдел по продукции EKF: +375 (17) 390-39-32. Режим работы — пн–чт с 9:00 до 17:00, пт до 16:00. Купить измеритель-регулятор EKF TER101 можно с доставкой по Минску и всей Беларуси.
