Электроконтактные манометры ЭКМ Юмас
Электроконтактный манометр — прибор, который не просто показывает давление, но и замыкает или размыкает электрическую цепь при достижении заданного порогового значения. Это позволяет автоматически включать насосы, подавать сигнал тревоги или блокировать технологический процесс без участия оператора. АДМ Энерго поставляет электроконтактные манометры ЭКМ Юмас в наличии и под заказ с доставкой по всей Беларуси.
Чем электроконтактный манометр отличается от обычного
Стандартный манометр только показывает давление. Манометр ЭКМ дополнительно оснащён электроконтактной группой, которая реагирует на заданные значения уставки. Внутри корпуса размещены подвижный контакт, связанный с измерительной стрелкой, и один или два неподвижных контакта-указателя. Как только стрелка достигает установленного порогового значения, цепь замыкается или размыкается. Именно это делает ЭКМ незаменимым в системах автоматизации, сигнализации и блокировки.
Настройка уставок выполняется поворотным винтом на лицевой панели прибора. Механизм прост в обслуживании и не требует специального оборудования для первоначальной настройки. Диапазон уставок — в пределах шкалы прибора.
Типы контактов в манометрах ЭКМ Юмас
НПО «Юмас» выпускает два основных конструктивных варианта электроконтактной группы, каждый из которых рассчитан на определённые условия эксплуатации.
| Тип контактов | Особенности | Типичное применение |
|---|---|---|
| Магнитомеханические | Класс точности 1,5; диаметр корпуса 100 и 160 мм; коммутируемое напряжение до 250 В; стойкость к вибрации | Промышленные объекты, теплоснабжение, машиностроение |
| На микровыключателях (Вм) | Высокий ресурс коммутаций; класс точности 2,5; корпус из нержавеющей стали по исполнению | Агрессивные среды, химическая промышленность, нержавеющее исполнение |
| Взрывозащищённые (0Ex, 1Ex) | Маркировка 1ExdIIВТ4; индуктивные или механические контакты; исполнение РВ Ex | Взрыво- и пожароопасные зоны, нефтяная, газовая отрасль |
Технические характеристики манометров ЭКМ Юмас
Все модели производятся по ГОСТ 2405-88 и ТУ 4212-001-62100924-2010. Приборы сертифицированы для применения на территории Республики Беларусь и внесены в Государственный реестр средств измерений РБ (реестр доступен на oei.by). Межповерочный интервал для электроконтактных манометров составляет 1 год — согласно рекомендациям аккредитованных метрологических лабораторий Беларуси.
- Диаметр корпуса: 100 мм и 160 мм
- Класс точности: 1,5 (магнитомеханические) и 2,5 (на микровыключателях)
- Диапазон измерения: от 0,25 МПа до 60 МПа (для ЭКМ стандартного исполнения); от 4 кПа — для манометров малых давлений
- Исполнения: промышленное, нержавеющее, коррозионностойкое, виброустойчивое (Ву), взрывозащищённое
- Степень защиты корпуса: IP54 в стандарте; выше — в отдельных исполнениях
- Рабочие нагрузки: постоянная — 3/4 шкалы, переменная — 2/3 шкалы
- Гарантийный срок: 12 месяцев с даты продажи
Модификации: как расшифровать обозначение
В обозначении прибора зашифрованы ключевые параметры. Буква «Э» означает электроконтактное исполнение, «К» — контактный (сигнализирующий) прибор. Далее следуют диаметр корпуса, тип контактной группы и дополнительные опции. Например, ЭКМ100Вм — это манометр с корпусом 100 мм на микровыключателях. Модели с префиксом «ЭКВ» — вакуумметры, «ЭКМВ» — мановакуумметры. Взрывозащищённые исполнения маркируются «0Ex» (искробезопасные) и «1Ex» (взрывонепроницаемая оболочка).
Где применяется манометр с электроконтактной приставкой
Купить электроконтактный манометр в Беларуси чаще всего требуется для задач, где необходимо автоматическое реагирование системы на изменение давления. Это не только сигнализация аварийного давления, но и управление насосными агрегатами, компрессорами, клапанами.
- Теплоснабжение и водоснабжение — контроль давления в трубопроводах, защита котлов и насосных станций от перегрузки
- Вентиляция и климатические системы — мониторинг давления хладагентов и воздуха в системах кондиционирования
- Машиностроение — контроль гидравлических и пневматических систем станков и прессов
- Нефтяная и газовая промышленность — в этом случае применяются взрывозащищённые исполнения 0Ex и 1Ex
- Химическая промышленность — коррозионностойкие и нержавеющие варианты для агрессивных сред
Как выбрать подходящую модель ЭКМ
Выбор прибора начинается с определения рабочего давления среды. Верхний предел шкалы манометра должен составлять не менее 4/3 от максимального рабочего давления при постоянной нагрузке и не менее 3/2 — при пульсирующей. Если среда агрессивна или содержит твёрдые частицы, нужно нержавеющее исполнение корпуса или мембранный разделитель. Для взрывоопасных зон — только исполнения Ex с соответствующей маркировкой. Класс точности 1,5 подходит для большинства производственных задач; класс 2,5 достаточен там, где важно лишь факт достижения уставки, а не точность показания.
Электроконтактный манометр с магнитомеханическими контактами промышленныеЦену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры С магнитомеханическими контактами в нержавеющем корпусеЦену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры С магнитомеханическими контактами коррозионностойкиеЦену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры С магнитомеханическими контактами коррозионностойкие виброустойчивые (Ву)Цену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры С магнитомеханическими контактами для малых давлений (от 4 кПа)Цену уточняйтеПод заказ Оптом и в розницу

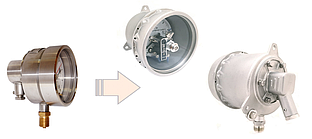

Электроконтактные манометры Взрывозащищённые Искробезопасные манометры 0Ex с индуктивными контактамиЦену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры Взрывозащищённые Искробезопасные манометры 0ExЦену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры Взрывозащищённые Взрывозащищённые манометры 1ExЦену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры Взрывозащищённые Взрывозащищённые виброустойчивые манометры 1ExЦену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры Взрывозащищённые Взрывозащищённые манометры РВ Ex, 1ExЦену уточняйтеПод заказ Оптом и в розницу
Электроконтактные манометры Взрывозащищённые манометры для малых давлений РВ Ex, 1ExЦену уточняйтеПод заказ Оптом и в розницу
Поставка и документация для Беларуси
АДМ Энерго — официальный поставщик манометров ЭКМ Юмас в Республике Беларусь. Приборы поставляются с первичной поверкой завода-изготовителя, сертификатом соответствия для Беларуси и паспортом. Каждая модель внесена в Государственный реестр средств измерений РБ, что обязательно для применения на объектах, попадающих под требования законодательной метрологии Беларуси.
Компания работает как с организациями по безналичному расчёту, так и с частными лицами. Доставка осуществляется по всей Республике Беларусь. Технические консультации по подбору прибора — по телефону или электронной почте.
