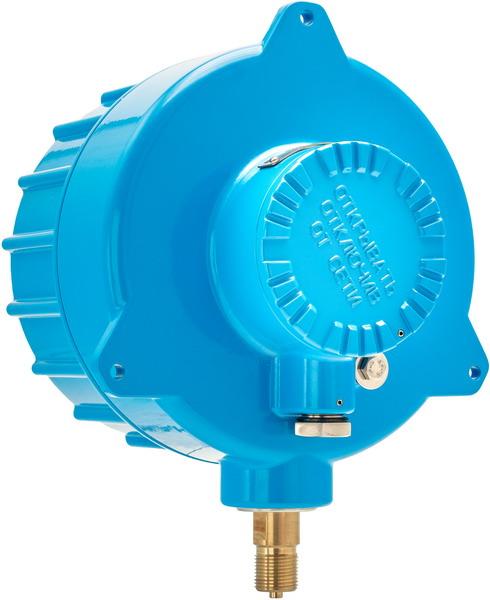

Электроконтактные манометры Взрывозащищённые Взрывозащищённые виброустойчивые манометры 1Ex

Диаметр корпуса,мм

160

Измерительный элемент

сталь нержавеющая 03Х17Н13M2 (316L),
< 16,0 МПа - пружина Бурдона
> 16,0 МПа - многовитковая пружина

Степень защиты

IP54 - стандартно
IP65 - опция

Класс точности

1,5 - стандартно
1,0 - опция

Механизм

сталь нержавеющая 08Х18Н10 (304)

Климатическое исполнение по ГОСТ 15150-69

У2

Диапазон измерения, МПа

• ЭКМ - от 0 до 0,25/ 0,4/ 0,6/ 1,0/ 1,6/ 2,5/ 4/ 6/ 10/ 16/ 25/ 40/ 60

• ЭКМВ - от -0,1 до 0,3/ 0,5/ 0,9/ 1,5/ 2,4

по заказу: кгс/см2, бар

Циферблат

алюминиевый сплав, белый, шкала чёрная

Температура окружающей среды

-40... +60 °С - стандартно
-60... +60 °С - опция

Рабочие нагрузки

постоянная нагрузка: 3/4 шкалы
переменная нагрузка: 2/3 шкалы
кратковременная нагрузка: 110% шкалы

Корпус

алюминиевый сплав

Температура измеряемой среды

до +160 °С

Исполнение корпус-штуцер

радиальное

Стекло

поликарбонат

Виброзащищённость по ГОСТ Р 52931-2008

группа L3

Штуцер

сталь нержавеющая 03Х17Н13M2 (316L),
М20х1,5 (по умолчанию) - SW22 - □22
G1/2 (по заказу) - SW22 - □22

Электрическая схема по ГОСТ 2405-88

I, II, III, IV, V (по умолчанию), VI

Опции

• заводской номер (по умолчанию)
• пломбировка корпуса (по умолчанию)
• технологическая черта
• внутренний демпфер
• IP 65
