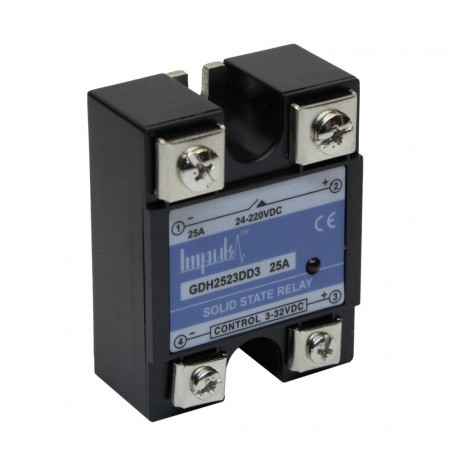

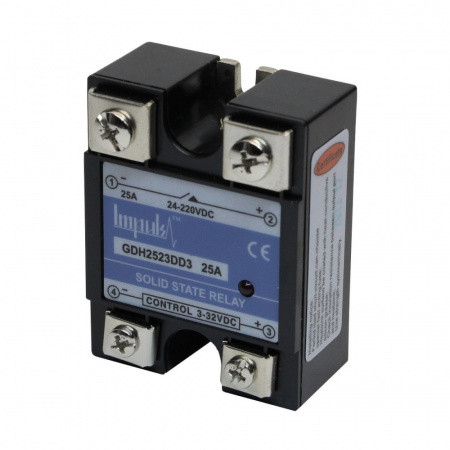

GDH2523DD3 Твердотельное реле SSR
Цену уточняйте
- Ожидается
- Оптом и в розницу
GDH2523DD3 Твердотельное реле SSRОжидается
Цену уточняйте
возврат товара в течение 14 дней по договоренности
Особенности реле
- Коммутируемое напряжение 24...230V DC
- Максимальный ток нагрузки 100А
- Управляющее напряжение 3...32V DC
- Длительный срок службы
- Светодиодная индикация входа
- Габариты 57,5х44х32мм
- Масса ≤135г
- Устанавливается на радиатор SSR-1,SSR-D, SSR-14, SSR-16
Применение и условия эксплуатации
Твердотельные реле для коммутации постоянного тока GDH2523DD3 с управлением 3...32V DC имеют широкое распространение в различных областях промышленности и в быту. Типичное применение - системы нагрева с ТЭНами. GDH2523DD3 способно коммутировать постоянное напряжение 5...220 Вольт при токе до 25 Ампер. Твердотельное реле может устанавливаться на радиатор SSR-1, SSR-D, SSR-14, SSR-16.

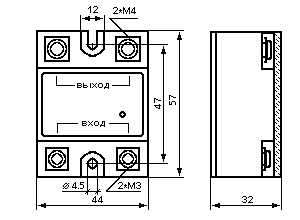

Габаритные размеры
Технические характеристики
|
Модель |
GDH2523DD3 |
|
Вид |
однофазное |
|
Тип коммутации |
постоянного однонаправленного тока |
|
Напряжение коммутации |
24...230V DC |
|
Сигнал управления |
3…32V DC |
|
Ток нагрузки |
25A |
|
Потребляемый ток в цепи управления |
5…25mA |
|
Падение напряжения в цепи нагрузки |
≤1,6V |
|
Ток утечки |
≤5mA |
|
Время переключения |
≤100мс |
|
Максимальное пиковое напряжение |
1000V AC |
|
Напряжение пробоя |
2500V AC в теч. 1 минуты |
|
Сопротивление изоляции |
500МОм при 500V DC |
|
Индикация срабатывания |
светодиодная |
|
Габаритные размеры |
57,5х44х32мм |
|
Масса |
≤135г |
|
Рабочая температура |
- 30…+75°C |
|
Относительная влажность |
≤95% (без образования конденсата) |
|
Способ монтажа |
винтами на поверхность |
Информация для заказа
- Цена: Цену уточняйте
