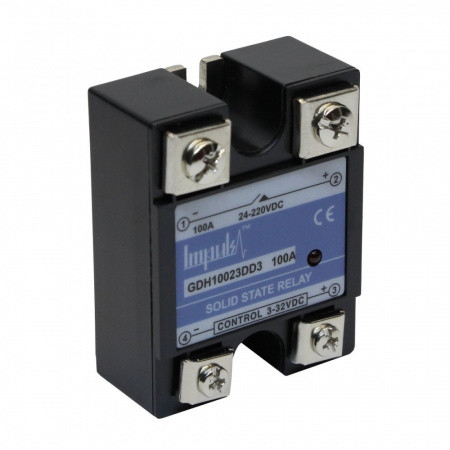

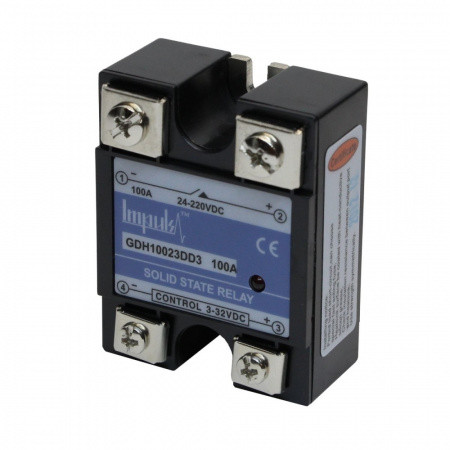

GDH10023DD3 Твердотельное реле SSR
Цену уточняйте
- Ожидается
- Оптом и в розницу
Особенности реле
- Коммутируемое напряжение 24...230V DC
- Максимальный ток нагрузки 100А
- Управляющее напряжение 3...32V DC
- Длительный срок службы
- Светодиодная индикация входа
- Габариты 57,5х44х32мм
- Масса ≤135г
- Устанавливается на радиатор SSR-3, SSR-310
Применение и условия эксплуатации
Твердотельное реле для коммутации постоянного тока GDH10023DD3 с управлением 3...32V DC имеют широкое распространение в различных областях промышленности и в быту. Типичное применение - системы нагрева с ТЭНами. GDH10023DD3 способно коммутировать постоянное напряжение 5...230 Вольт при токе до 100 Ампер. Это твердотельное реле имеет большое тепловыделение и устанавливается на радиатор SSR-3, SSR-310.

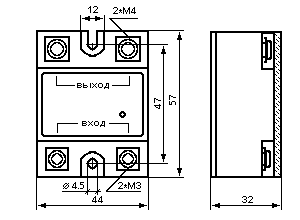

Габаритные размеры
|
Общая |
|
|---|---|
| Вид: однофазное | Тип коммутации: постоянного однонаправленного тока |
| Напряжение коммутации: 5...220V DC | Ток нагрузки: 100A |
| Сигнал управления: 3…32V DC | Потребляемый ток в цепи управления: 5…25mA |
| Падение напряжения в цепи нагрузки: ≤1,6V | Ток утечки: ≤5mA |
| Время переключения: ≤100мс | Максимальное пиковое напряжение: 1000V AC |
| Напряжение пробоя: 2500V AC в теч. 1 минуты | Сопротивление изоляции: 500МОм при 500V DC |
| Индикация срабатывания: светодиодная | Способ монтажа: винтами на поверхность |
| Габаритные размеры: 57,5х44х32мм | Масса: ≤135г |
| Рабочая температура: -30…+75°C | Относительная влажность: ≤95% (без образования конденсата) |
Технические характеристики
|
Модель |
GDH10023DD3 |
|
Вид |
однофазное |
|
Тип коммутации |
постоянного однонаправленного тока |
|
Напряжение коммутации |
24...230V DC |
|
Сигнал управления |
3…32V DC |
|
Ток нагрузки |
100A |
|
Потребляемый ток в цепи управления |
5…25mA |
|
Падение напряжения в цепи нагрузки |
≤1,6V |
|
Ток утечки |
≤5mA |
|
Время переключения |
≤100мс |
|
Максимальное пиковое напряжение |
1000V AC |
|
Напряжение пробоя |
2500V AC в теч. 1 минуты |
|
Сопротивление изоляции |
500МОм при 500V DC |
|
Индикация срабатывания |
светодиодная |
|
Габаритные размеры |
57,5х44х32мм |
|
Масса |
≤135г |
|
Рабочая температура |
-30…+75°C |
|
Относительная влажность |
≤95% (без образования конденсата) |
|
Способ монтажа |
винтами на поверхность |
