Манометры для ЖКХ ТМ-510 М2
Цену уточняйте
- В наличии
- Оптом и в розницу
Манометры стандартного исполнения производства ЗАО «Росма» ТМ-510 серия М2
Манометры в стандартном исполнении, модель 2 применяются для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометра выполнен из стали, механизм — из латунного сплава. Пылевлагозащита: IP40.
Преимущества данной модели приборов: использование конструкции с облегченным штуцером и массовый выпуск приборов данной серии с ограниченным диапазоном давлений и единым классом точности (1,5) позволяют достигнуть наилучшего соотношения цены и качества у манометров этого типа.
Область применения: манометры рекомендованы для предприятий обслуживающих и проектирующих объекты ЖКХ.
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения |
Присоединение (расположение штуцера) |
|---|---|---|---|---|---|
| ТМ-510 М2 | 100 | 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | G½ / M20×1,5 | радиальное |
Технические характеристики манометров ТМ серии 10 M2
|
Диаметр корпуса, мм
100 |
Корпус
IP40, сталь 10, цвет серый |
Штуцер
Медный сплав |
|
Класс точности
1,5 |
Кольцо
Сталь 10, цвет серый |
Резьба присоединения
G½ или M20×1,5 |
|
Диапазон показаний давлений, МПа
0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 |
Чувствительный элемент,
трибко-секторный механизм Медный сплав |
Климатическое исполнение
Группа В3 по ГОСТ Р 52931; |
|
Рабочие диапазоны
Кратковременная нагрузка: 110% шкалы |
Циферблат
Алюминий, шкала черная на белом фоне |
Межповерочный интервал
2 года |
|
Диапазон рабочих температур, °C
Постоянная нагрузка: ¾ шкалы
|
Стекло
Минеральное
|
Техническая документация
ТУ 4212-001-4719015564-2008 |

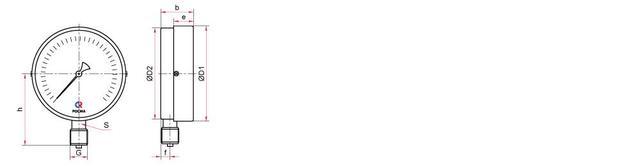

Чертежи ТМ серии 10 M2
Радиальное присоединение
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | f | S | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|
| ТМ-510Р.М2 | 100 | 100 | 98 | 34 | 20 | 74 | 11 | 14 | G½ или M20×1,5 |
0,27 |
Монтаж и эксплуатация
Монтаж/демонтаж должен производиться при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру, необходимо устанавливать перед приборомпетлевую трубку или отвод-охладитель.
Прибор следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.
Типовой узел отбора для подключения манометра состоит из приварной бобышки с площадкой подуплотнительную прокладку, петлевой трубки, трехходового крана или игольчатого клапана. В качестве уплотнения в резьбовых соединениях между приварной бобышкой, краном и манометром рекомендуется применять паронитовую, фторопластовую или медную прокладку.
Для защиты чувствительного элемента манометра или датчика давления от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред, заполненным разделительной жидкостью.
Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стекло разбито или повреждено; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение. При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
| Основные | |
|---|---|
| Вес | 0.3 кг |
| Производитель | Росма |
| Максимальная рабочая температура | 100 °С |
| Страна производитель | Россия |
| Минимальная рабочая температура | -50 °С |
| Назначение | Общетехнический |
| Защита оборудования от воды и пыли IP | IP40 |
| Диаметр корпуса | 100 мм |
| Единица измерения | МПа |
| Максимальный диапазон | 6 |
| Среда измерения | Жидкость/Пар/Газ |
