ТМД-3 Манометры дифференциальные мембранные для криогенных применений, с индикатором статического давления
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 17 августа 2026Манометры дифференциальные мембранные для криогенных применений, с индикатором статического давления производства «Росма» ТМД-3
Предназначены для измерения разности давлений незагрязненных, неагрессивных к медным сплавам жидкостей, газов и паров.
Область применения: контроль уровня реагента в различных баках, резервуарах, цистернах и других ёмкостях, при хранении и перевозке хладагентов, фреонов, аммиака и других веществ.
| Тип | Диаметр корпуса | Класс точности | Исполнение | Диапазон показаний давлений, кПа | Резьба присоединения | Присоединение (расположение штуцера) |
|---|---|---|---|---|---|---|
| ТМД-3-621 | 150 | 1,5 | IP65 | 0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 | 2×G½ | радиальное |
Технические характеристики манометров ТМД-3
|
Диаметр корпуса, мм
150 |
Корпус
IP65, нержавеющая сталь 08Х17Н13М2 |
Штуцер
Нержавеющая сталь 08Х17Н13М2 |
|
Класс точности
1,5 |
Кольцо
Нержавеющая сталь 08Х17Н13М2 |
Резьба присоединения
2×G½ |
|
Диапазон показаний давлений, МПа
1 |
Диапазон показаний давлений, кПа
0…10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 |
Измерительная камера
Медный сплав |
|
Рабочие диапазоны
Кратковременная нагрузка: 110% шкалы |
Циферблат
Алюминий, шкала черная на белом фоне |
Межповерочный интервал
1 год |
|
Диапазон рабочих температур, °C
Окружающая среда: −40…+80
|
Стекло
Минеральное многослойное безопасное — триплекс
|
Техническая документация
НСРП.406123.006ТУ |
Чертежи ТМД-3
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | D3 | D4 | e | e1 | b | b1 | b2 | b3 | h | h1 | k | k2 | S | S1 | S2 | G | Вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТМД-3-621Р (37 мм) |
150 | 149 | 147 | — | — | 20 | — | 71 | — | 116 | 80 | 110 | — | 35 | 37 | 22 | — | — | 2хG½ | 3,74 |
| ТМД-3-621Р с вентильным блоком (37 мм) |
101 | 99 | 17 | 50 | 242 | 132 | 22 | 27 | 6,11 | |||||||||||
| ТМД-3-621Р с переходником (54 мм) |
— | — | — | — | 130 | — | 54 | — | — | 4,02 | ||||||||||
| ТМД-3-621Р с вентильным блоком и с переходником (54 мм) |
101 | 99 | 17 | 50 | 262 | 132 | 22 | 27 | 6,39 |
Монтаж и эксплуатация
Монтаж/демонтаж дифманометра ТМД производится при отсутствии давления в трубопроводе. Прибор должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанным на циферблате.
Монтаж дифманометра ТМД к технологическому процессу выполняется поочередным подключением импульсных линий к штуцерам прибора с помощью гаечного ключа.
Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.
ТМД следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений.
Рекомендуемый вариант монтажа - с использованием штатного трехвентильного блока 3ВБ (при наличии) или трехвентильного блока, приобретаемого дополнительно.
При подключении дифференциального манометра с вентильным блоком следует выполнять указанные операции в следующем порядке:
- Начальное положение: плюсовой и минусовой вентили трехвентильного блока закрыты; уравнивающий вентиль открыт.
- При достижении рабочего давления, плавно, поворотом рукоятки до упора, полностью открыть плюсовой вентиль.
- Закрыть уравнивающий вентиль.
- Затем, также медленно, плавно открыть минусовой вентиль.
Отключение дифференциального манометра с вентильным блоком от процесса производится в обратном порядке.
Для герметизации цилиндрической резьбы G½ рекомендуется использовать плоские уплотнительные кольца.
Запрещается использовать растворители и абразивы для очистки стекол.

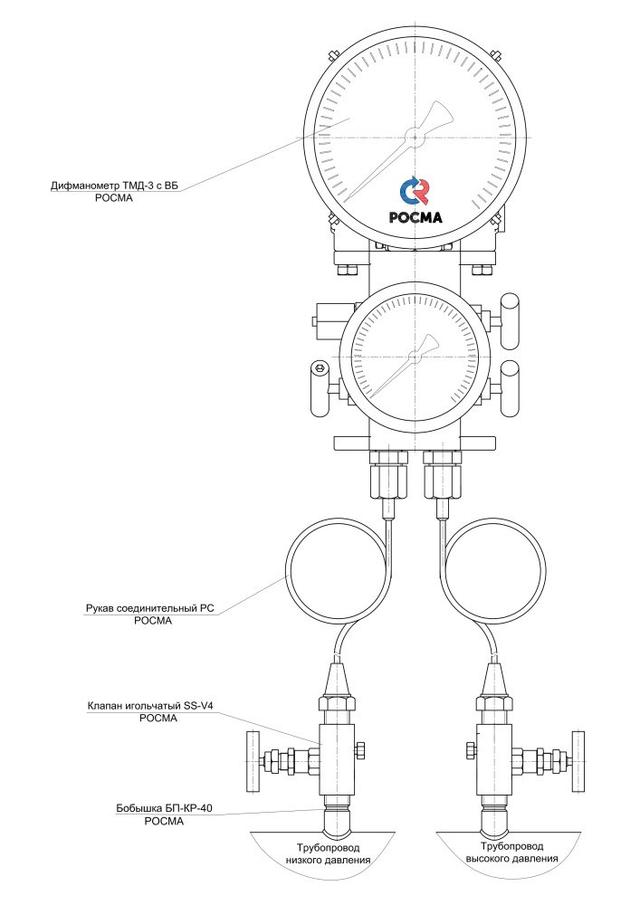

Для защиты чувствительного элемента дифференциального манометра ТМД от контакта с агрессивной, вязкой или абразивной измеряемой средой рекомендуется устанавливать прибор в сборе с мембранным разделителем сред РМ, заполненным разделительной жидкостью.
Объединение дифференциального манометра с мембранными разделителями сред осуществляется с помощью соединительных рукавов РС (длина может быть подобрана под конкретный случай применения).
ТМД необходимо исключить из эксплуатации и сдать в ремонт в случае, если:
- прибор не работает;
- стекло разбито или повреждено;
- стрелка движется скачками или не возвращается к нулевой отметке;
- погрешность показаний превышает допустимое значение.
При отсутствии давления стрелка должна находиться в пределах участка нулевой отметки. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
