Назначение и область применения:
Смотровые фонари (индикаторы потока визуальные) Т-ФС-Ц-ЭКР (с полусферическим стеклом) воздействия на воздействие наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных размеров и назначения. встречаются только лишь наблюдательные явления для обнаружения или наличия или потока (движения) жидкости или газа в трубопроводе, однако встречаются также для контроля жидкости цвета, обнаружения и чистоты жидкости, обнаруживаемой примесей в потоке. В различных вариантах смотровых фонарей положения как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора нагрузки окружающей среды.
Описание модели:

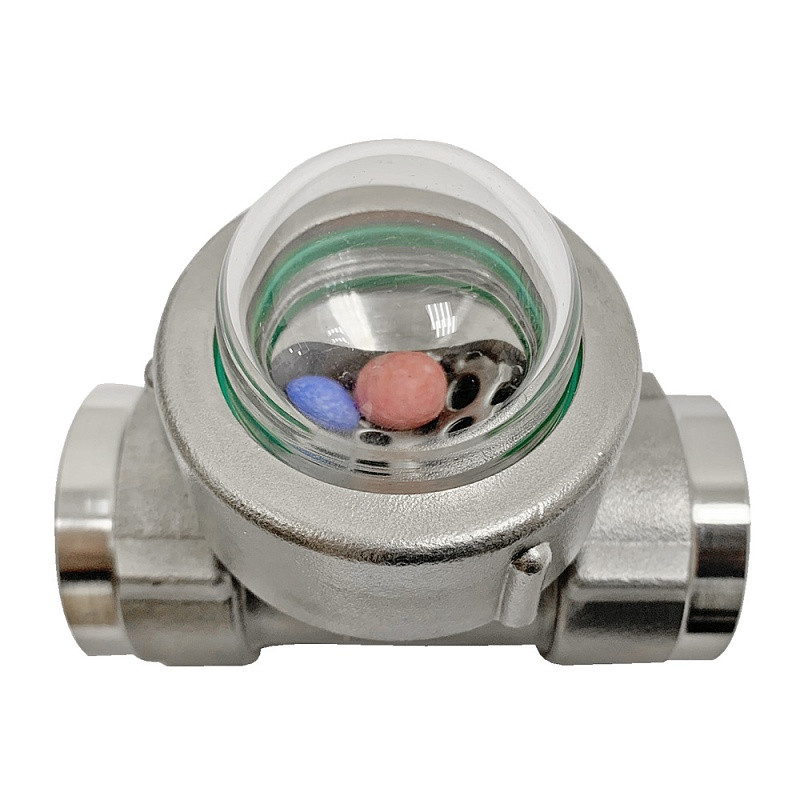

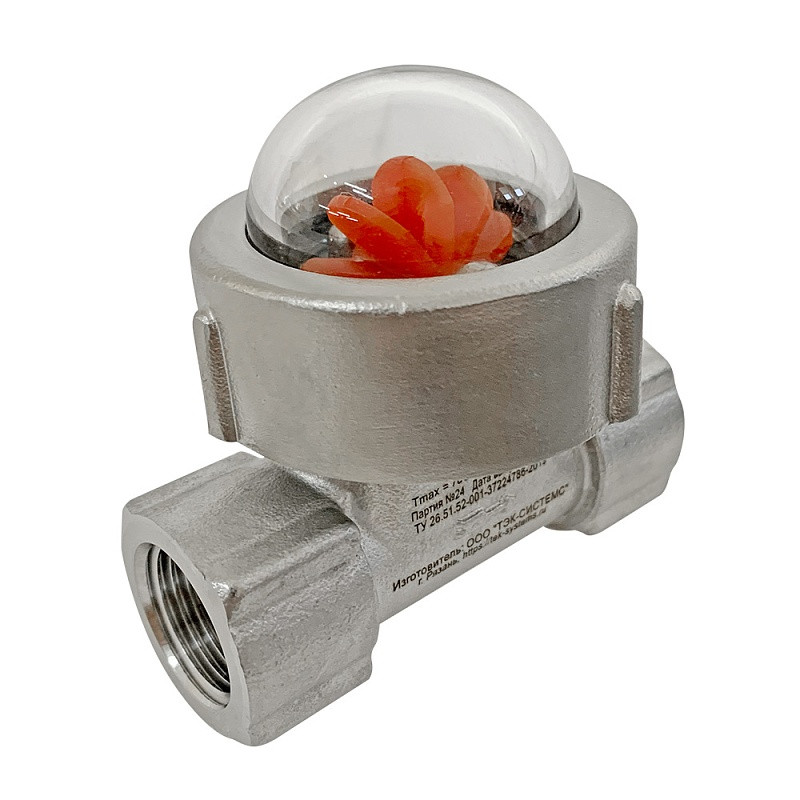

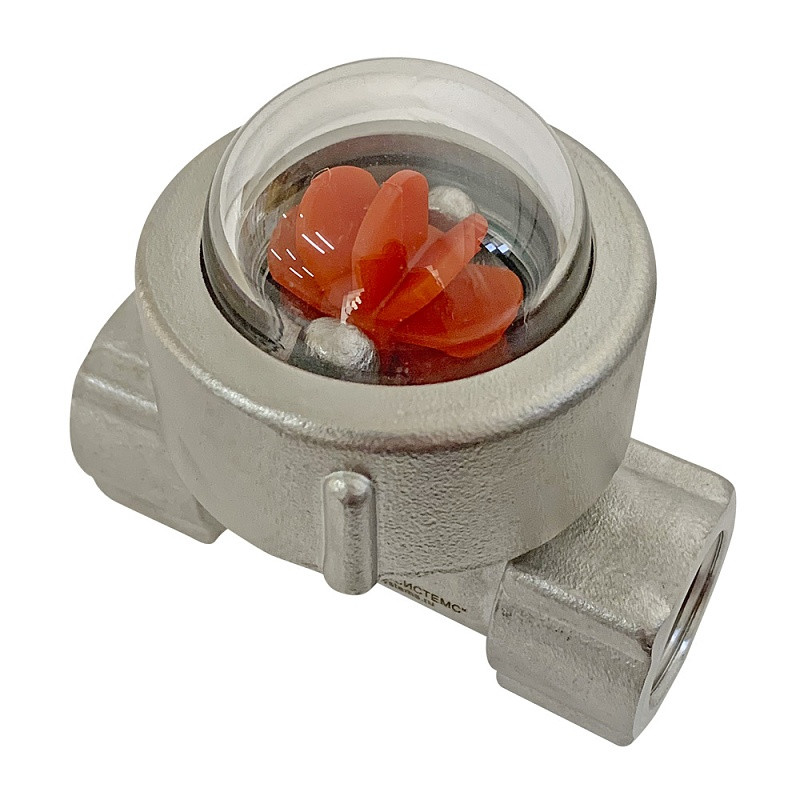

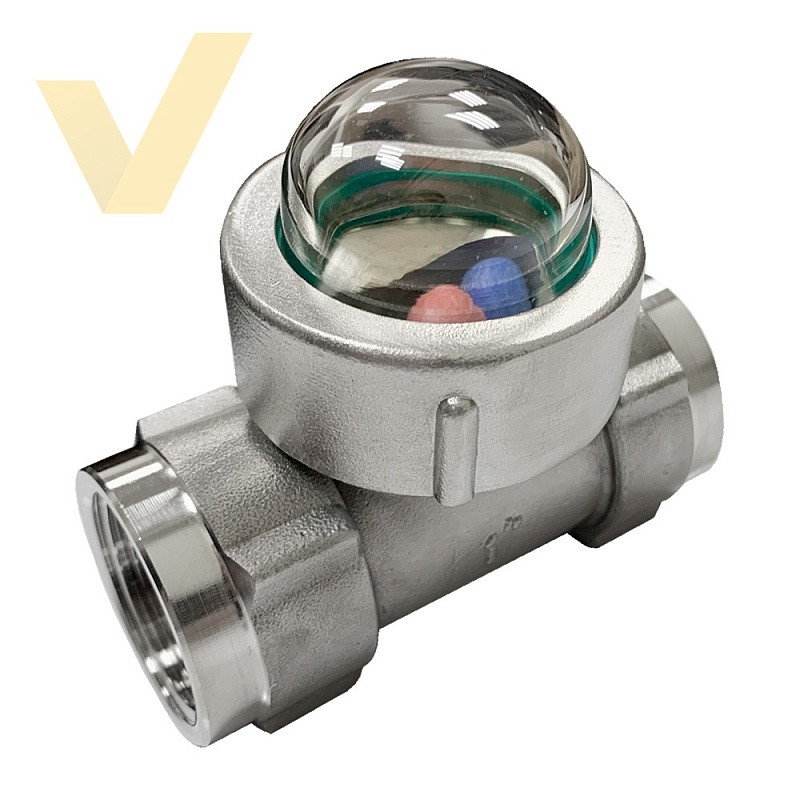

ТЭК-ФС-В – смотровой фонарь резьбового или приварного соединения, оснащенный индикатором с полусферическим стеклом, уплотненным резьбовым соединением. Всегда оснащается турбиной-крыльчаткой (ТЭК-ФС-В-Т) или шариковым индикатором (ТЭК-ФС-В-Ш).Смотровые фонари и индикаторы потока ТЭК-ФС-В изготавливаются необходимого клиентского диаметра. В линейке присутствуют готовые решения для контроля взаимодействия в трубопроводах средних диаметров от 10 до 25 мм.
Смотровые фонари ТЭК-ФС-В рассчитаны на работу с давлением до 0,6 МПа и температурой от -60°С до +250°С (в зависимости от исполнения).
Смотровые фонари применяются везде, где есть трубопроводы и часто встречаются в нефтехимических и нефтеперерабатывающих предприятиях, морских и речных портах и терминалах и т.д.
Основные технические характеристики
Диаметры условного прохода и присоединения к процессу |
резьбовое внешняя/внутренняя DN10...DN25; иной – по запросу |
Материал корпуса | углеродистая сталь с антикоррозийным покрытием; AISI 304, 12Х18Н10Т, AISI 316L; латунь; иной – по запросу |
Материал смотрового стекла | закаленное стекло кварцевое стекло |
Материал уплотнения | PTFE / графит * |
Температура рабочей среды | -60…+250°С (уплотнение PTFE) |
Давление важное привлечение | 0,6 МПа* |
Материал опциональных крыльчаток или шариков | ПТФЭ (применение до +250°С) |
Положение в воде | любое |
Направление потока | в соответствии с указателем-стрелком |
Возможные дополнительные опции | Ш – шариковый индикатор Т – турбина/крыльчатка |
Температура окружающей среды | -60...+85°С |
Технические характеристики
Давление процесса | до 0,6 МПа |
Температура процесса | до +250°С |
Виды приемки | РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения) |
Основные | |
---|---|
Производитель | Hart |
- Цена: Цену уточняйте
