ТЭК-ФС-Ц-Р - смотровые фонари с цилиндрическим стеклом и резьбовым уплотнением
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 06 октября 2026Назначение и область применения:
Смотровые фонари (индикаторы потока визуальные) ТЭК-ФС-Ц-Р с цилиндрическим стеклом и резьбовым следствием признаков наблюдения и контроля движения жидких и газообразных сред в трубопроводах различных размеров и назначения. встречаются только лишь наблюдательные явления для обнаружения или наличия или потока (движения) жидкости или газа в трубопроводе, однако встречаются также для контроля жидкости цвета, обнаружения и чистоты жидкости, обнаруживаемой примесей в потоке. В различных вариантах смотровых фонарей положения как вертикальные, так и горизонтальные. Стрелка на корпусе индикатора нагрузки окружающей среды.
Описание модели:

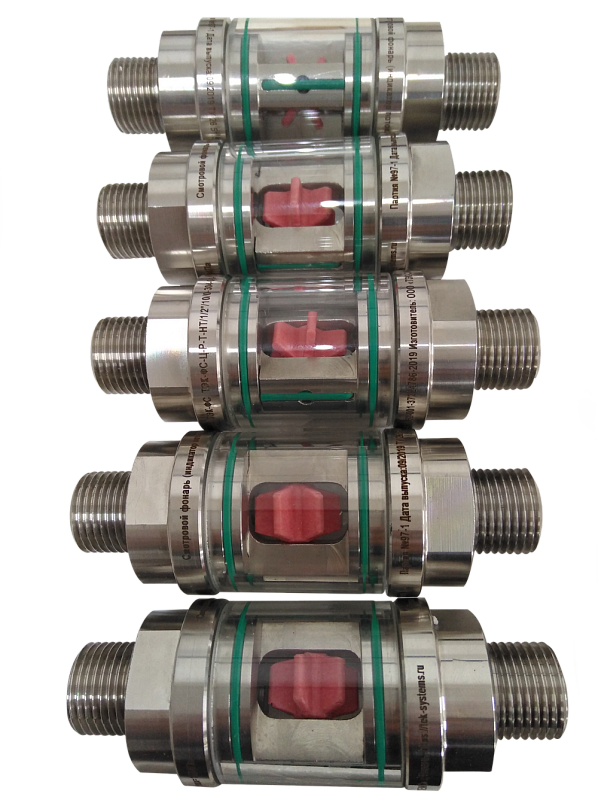

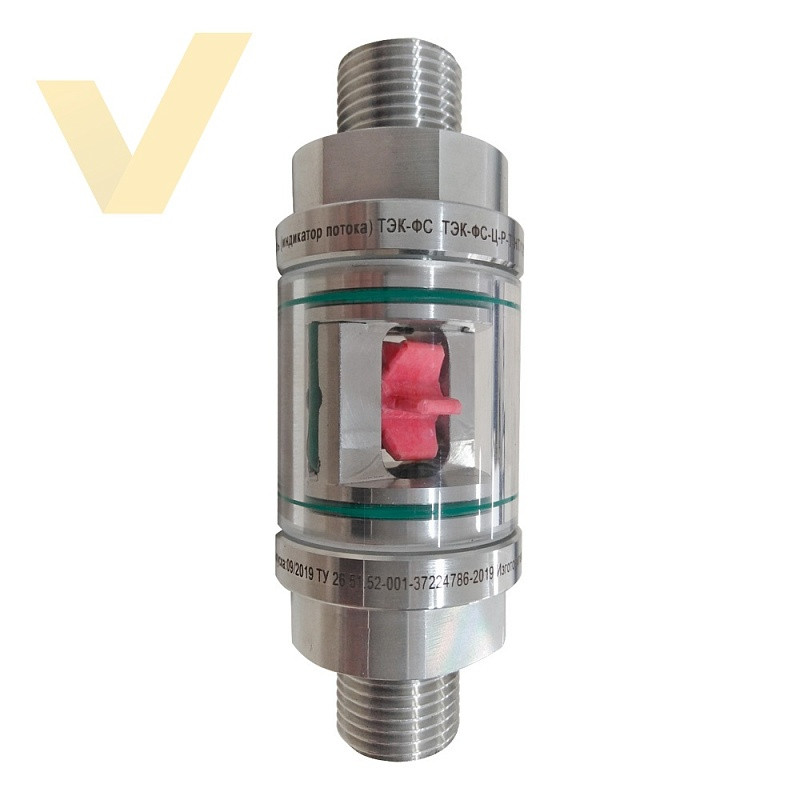

ТЭК-ФС-Ц-Р – смотровой фонарь с цилиндрическим стеклом с резьбовым соединением, дающий возможность кругового обзора. По желанию можно заменить турбиной-крыльчаткой (ТЭК-ФС-Ц-Р-Т) или шариковым индикатором (ТЭК-ФС-Ц-Р-Ш).
Смотровые фонари и индикаторы потока ТЭК-ФС-Ц-Р изготавливаются необходимого диаметра клиента. В линейке присутствуют готовые решения для контроля взаимодействия в трубопроводах средних диаметров от 10 до 50 мм.
Смотровые фонари ТЭК-ФС-Ц-Р рассчитаны на работу с давлением до 1,6 МПа и температурой от -60°С до +250°С (в зависимости от исполнения).
Смотрящие фонари применяются везде, где есть трубопроводы и часто встречаются в нефтехимических и нефтеперерабатывающих предприятиях, морских и речных портах и терминалах и т.д.
Основные технические характеристики
| Диаметры условного прохода и присоединения к процессу |
резьбовое DN10...DN50 |
| Материал корпуса | углеродистая сталь с антикоррозийным покрытием; AISI 304, 12Х18Н10Т, AISI 316L; латунь; иной – по запросу |
| Материал смотрового стекла | закаленное стекло кварцевое стекло боросиликатное стекло алюмосиликатное стекло |
| Материал уплотнения | PTFE / графит |
| Температура рабочей среды | -60…+250°С (уплотнение PTFE) |
| Максимальное давление процесса | 0,6 МПа / 1,6 МПа* |
| Материал опциональных крыльчаток или шариков | ПТФЭ (применение до +250°С) |
| Положение в воде | любое |
| Направление потока | в соответствии с указателем-стрелком |
| Возможные дополнительные опции | Ш – шариковый индикатор Т – турбина/крыльчатка |
| Температура окружающей среды | -60...+85°С |
Технические характеристики
| Давление процесса | до 1,6 МПа |
| Температура процесса | до +250°С |
| Виды приемки | РМРС, 2Н, 3Н, 4Н (морские и атомные исполнения) |
- Цена: Цену уточняйте
