Устройство и принцип работы
Ротаметр состоит из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор.Ротаметр работает по следующему принципу: поток жидкости, пара или газа за счет создаваемого давления толкает поплавок по проточной части прибора. Расстояние между поплавком и конической трубкой увеличивается, а гидравлическая сила воздействия на поплавок уменьшается. Наступает момент, когда гидравлическая сила и сила тяжести компенсируют друг друга, и поплавок останавливается.

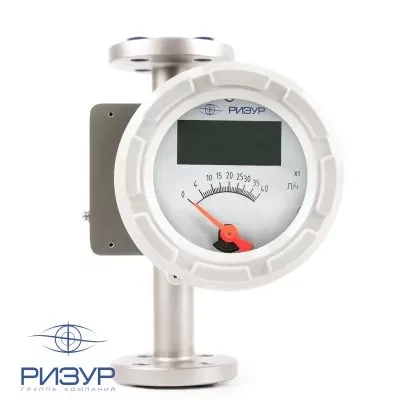

Расстояние, на которое он успевает переместиться, показывает текущий расход. Полученное значение поступает на узел индикации. Стрелка индикатора показывает мгновенный расход по шкале, а на жидкокристаллический дисплей выводятся показатели мгновенного расхода и накопленного значения.

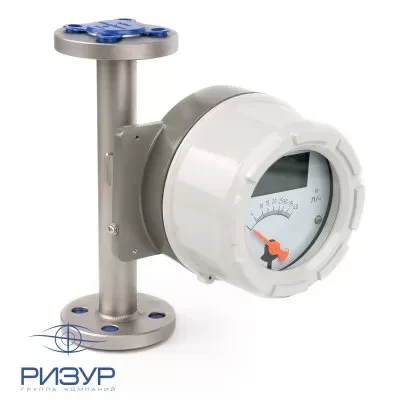

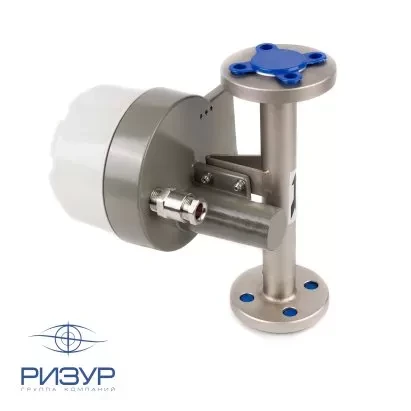

Ротаметры состоят из двух основных узлов – измерительного узла и узлаиндикации. Узел индикации может быть оснащен аналоговым токовым выходным сигналом и цифровым протоколом HART. При отсутствии цифрового индикатора и выходного сигнала возможно применение до двух настраиваемых замыкающих контактов.
Технические характеристики
Измеряемая среда | • жидкость • газ |
Диаметр условного прохода | от 15 до 150 мм |
Исполнение | • стандартное исполнение • горизонтальное исполнение |
Диапазон измерения | • вода 16...150000 л/ч • воздух 0,7...1000 м³/ч |
Диапазоны температур измеряемой среды (стандартное исполнение): |
-40…+120 °C |
Диапазоны температур измеряемой среды (высокотемпературное исполнение): |
-60...+300°C |
Диапазоны температур измеряемой среды (фторопласт): |
-20...+120 °C |
Диапазоны температур окружающей среды, ⁰С: |
-40…+120 -60…+120 |
Рабочее давление |
до 16 МПа |
Диаметр условного прохода | 15…150 мм |
Исполнение | - стандартное исполнение - горизонтальное исполнение |
Рабочий диапазон температуры окружающей среды цифрового индикатора, ⁰С | -20…+60 |
Индикация |
• стрелочный индикатор • стрелочный + цифровой индикатор |
Исполнение по выходному сигналу |
• 4-20 мА (двухпроводное подключение), связь протоколу HARТ • предельные выключатели (2 шт.) |
Напряжение питания для Ex ia |
от 12 до 28 |
Напряжение питания для Ex db, без взрывозащиты |
от 12 до 36 |
Защита от пыли и влаги |
IP65/IP68 |
Срок службы |
не менее 10 лет |
Средняя наработка на отказ |
не менее 100 000 часов |
Основные | |
---|---|
Производитель | Hart |
- Цена: Цену уточняйте
