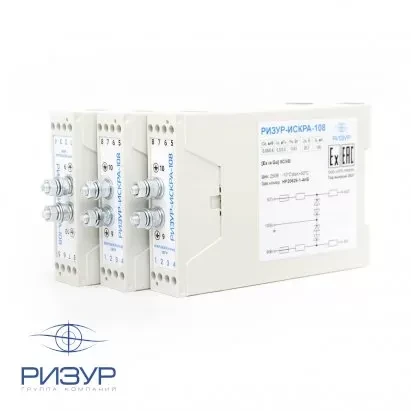

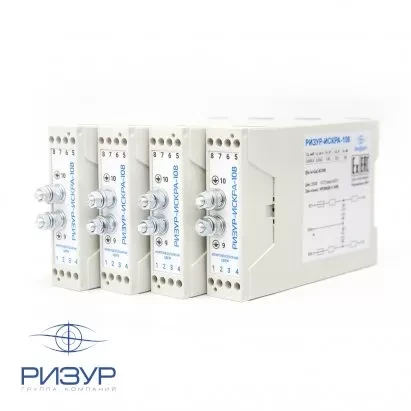

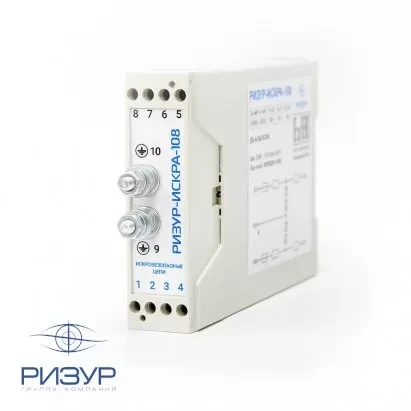

Барьеры серии РИЗУР-ИСКРА-108 используются для ограничения электроэнергии, которая подается во взрывоопасные зоны. Они обеспечивают взаимосвязь, находящихся во взрывобезопасной зоне устройств с размещенным во взрывоопасной зоне оборудованием.
Преимущества РИЗУР-ИСКРА-108:
-
работа без источника питания,
-
компактное исполнение,
-
низкая стоимость,
-
различные возможности крепления,
-
точная передача сигнала (относительная погрешность не более 0,1 %).
Назначение барьера искрозащиты — обеспечение передачи энергии или сигналов между искроопасной и искробезопасной цепями, ограничивая при этом напряжение, ток и мощность, передающуюся во взрывоопасную зону до значения ниже уровня, вызывающего воспламенение от искрения или нагрева окружающих взрывоопасных сред.
Ограничение энергии достигается использованием шунт диодного барьера искрозащиты, ограничивающего напряжение и ток на выходе барьера до искробезопасного уровня согласно ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Выходной ток ограничен резисторами, а выходное напряжение — тремя стабилитронами. Все элементы искрозащиты имеют полуторократный запас по протекающему току, напряжению, мощности, и сохраняют параметры искробезопасности в случае наличия двух повреждений элементов искрозащиты.
Параметры взрывозащиты РИЗУР-ИСКРА-108:
- маркировка взрывозащиты [Ех ia Ga]IIC,
-
максимальное выходное напряжение Uo = 25.2 В,
-
максимальный выходной ток Io = 100 мА,
-
максимальная выходная мощность Po = 0.63 Вт,
-
максимальная внешняя емкость Co = 0.05 мкФ (IIC), 0.4 мкФ (IIB),
-
максимальная внешняя индуктивность Lo = 0.5 мГн (IIC), 5 мГн (IIB).
