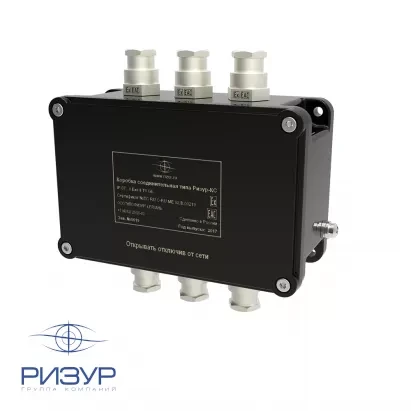

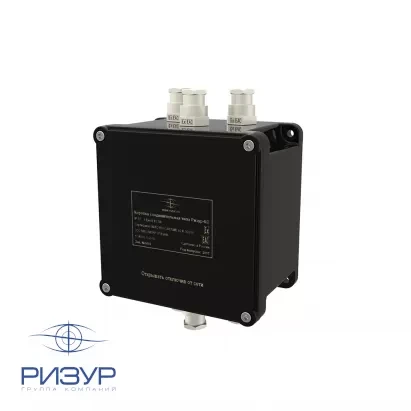

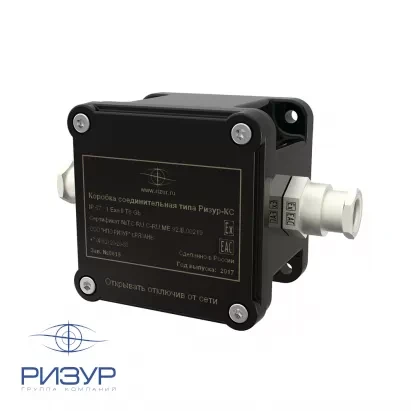

Корпус коробки РИЗУР-КС-A выполнен из алюминиевого сплава, устойчивого к негативному воздействию окружающей среды и различных химических веществ, в том числе к парам соляной кислоты и сероводорода. Коробка состоит из корпуса и крышки, соединяемых болтами. Система уплотнений РИЗУР-КС имеет форму лабиринта и обеспечивает степень защиты от внешних воздействий не ниже IP66. Внутри корпуса устанавливаются пружинные/винтовые клеммные колодки (клеммники). На боковых сторонах коробки устанавливаются взрывозащищённые кабельные вводы под различные типы кабеля, муфты, заглушки, клапаны и т.п. Все крепежные и монтажные элементы выполнены из стойкой к коррозии стали.
Описание
Коробки соединительные (КС) взрывозащищённые РИЗУР-КС производства ООО "НПО РИЗУР" изготавливаются по ТУ 27.12.31-001-27965004-2017 и предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики в цепях постоянного или переменного тока.
Область применения
Коробки соединительные РИЗУР-КС устанавливаются во взрывоопасных зонах помещений и наружных установок в соответствии с указанными маркировками, отраслевыми правилами безопасности и рекомендациями изготовителя. Материал изготовления и специальные покрытия позволяют использовать РИЗУР-КС во влажных и запыленных помещениях, в условиях повышенной агрессивности окружающей среды, на морских объектах и судах.
Коробки соединительные РИЗУР-КС применяются в следующих отраслях:
- добыча и транспортировка нефти,
- добыча и транспортировка газа,
- нефтеперерабатывающие заводы НПЗ,
- химические заводы,
- черная (ЧМ) и цветная металлургия (ЦМ),
- целлюлозно-бумажная промышленность,
- пищевая промышленность,
- обогатительные фабрики,
- энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство),
- морской и речной транспорт,
- утилизация отходов,
- канализация,
- водоснабжение.
Характеристика
Маркировка взрывозащиты | 1Ех eb IIС Т6 Gb/Ex tb IIIC Т80оС Db или 1Ех eb IIС Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех eb IIС Т4 Gb/Ex tb IIIC Т130оС Db или 1Ex db IIC Т6 Gb/Ex tb IIIC Т80оС Db или 1Ех db IIС Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех db IIС Т4 Gb/Ex tb IIIC Т130оС Db или 1Ex db IIВ Т6 Gb/Ex tb IIIC Т80оС Db или 1Ех db IIВ Т5 Gb/Ex tb IIIC Т95оС Db или 1Ех db IIВ Т4 Gb/Ex tb IIIC Т130оС Db или 0Ex ia IIC T6 Ga X, или 1Ex ib IIC T6 Gb X, или 2Ex ic IIC T6 Gc X |
Степень защиты от внешних воздействий, IP | IP65 или IP66 или IP67 или IP68 |
Номинальное напряжение, В | 380 В (по согласованию возможно иное) |
Номинальный ток, А (на одну группу клеммников) | 24 А (по согласованию возможно иное) |
Рабочее положение в пространстве | любое |
Температура окружающей среды, °С | -60….+60 -65….+65 (по специальному заказу) |
Размещение кабельных вводов | по спецификации заказчика (возможна поставка только корпуса без кабельных вводов и клеммников) |
Размеры корпуса | в зависимости от типа коробки и в зависимости от количества кабельных вводов и клеммников. |
Основные атрибуты | |
---|---|
Производитель | K-Flex |
- Цена: Цену уточняйте
