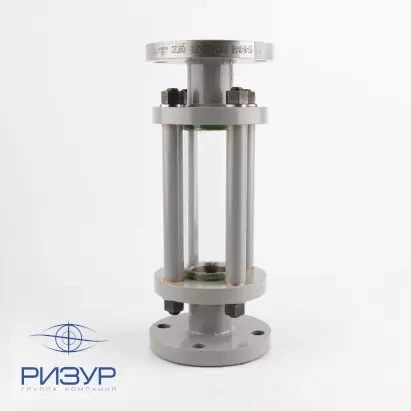

Индикаторы потока (смотровые фонари) серии РИЗУР-ВИП-6 с цилиндрическим (цилиндрообразным) корпусом и болтовым фланцевым уплотнением имеют резьбовое (с внешней или внутренней резьбой) или фланцевое присоединение к процессу.
Область применения и особенности конструкции
Визуальные индикаторы потока (смотровые фонари) жидкости и газа серии РИЗУР-ВИП-6 производства ООО "НПО РИЗУР" благодаря цилиндрическому корпусу со смотровым стеклом дают возможность осуществлять круговой обзор. Данные смотровые фонари используются в трубопроводах разного назначения для контроля и наблюдения за средами (наличие / отсутствие потока, его движение, цвет; определение загрязненности жидкости, наличия / отсутствия примесей).
Максимальное рабочее давление для индикаторов потока РИЗУР-ВИП-6 — до 1,6 МПа.
Смотровые фонари РИЗУР-ВИП-6 в зависимости от вариантов исполнения используются при температуре рабочей среды от - 60°С до +150°С, могут устанавливаться горизонтально либо вертикально. Помимо индикаторов потока для трубопроводов со стандартными внутренними диаметрами (от 25 до 300 мм), ООО «НПО РИЗУР» производит приборы серии РИЗУР-ВИП-6 любого необходимого диаметра.
Визуальные индикаторы потока жидкости и газа РИЗУР-ВИП-6 могут быть изготовлены из следующих материалов:- нержавеющей стали 12Х18Н10Т (аналог AISI 321),
- углеродистой стали.
Возможность кругового обзора при исследовании сред и составов делает наблюдение за контролируемой средой эффективнее. Благодаря подобной конструкции смотровых фонарей РИЗУР-ВИП-6 распознать потоки малой скорости и увидеть движение контролируемой среды можно на расстоянии.
В качестве уплотнителя в приборах серии РИЗУР-ВИП-6 используется фторопласт, что делает прибор полностью герметичным.
Характеристика
Корпус | Нержавеющая сталь 12Х18Н10Т (аналог AISI 321) Углеродистая сталь |
Смотровое окно | Боросиликатное стекло (+150 °С, 1,6 МПа) |
Уплотнение | Фторопласт (+260 °С) Паронит (+450 °С) |
Диаметр условного прохода | 1/8” – 2” Ду 8 – 50 |
Подключение к процессу | Фланцевое Резьбовое Приварное |
Максимальная температура процесса | +150 °С |
Максимальное давление | до 1,6 МПа |

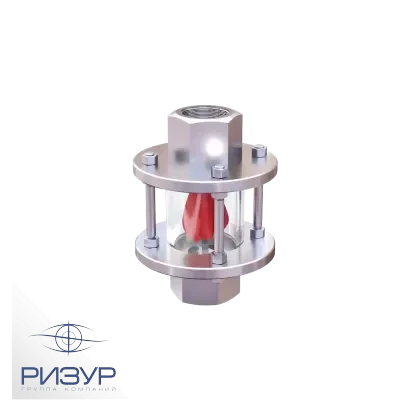

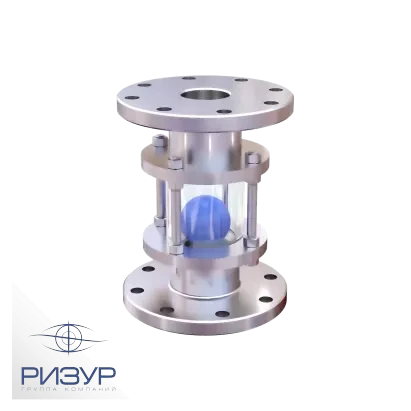

Материал изготовления крыльчатки/шариков | PTFE PEEK |
Положение при монтаже | Любое |
Минимальная температура эксплуатации | -60 °С |
Гарантийный срок эксплуатации | 12 месяцев |
Средний срок эксплуатации | Не менее 25 лет |
Специальное исполнение | Возможно изготовление любых нестандартных исполнений по техническому заданию заказчика |
Основные атрибуты | |
---|---|
Производитель | K-Flex |
- Цена: Цену уточняйте
