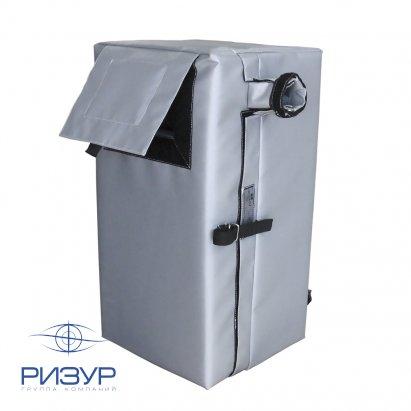

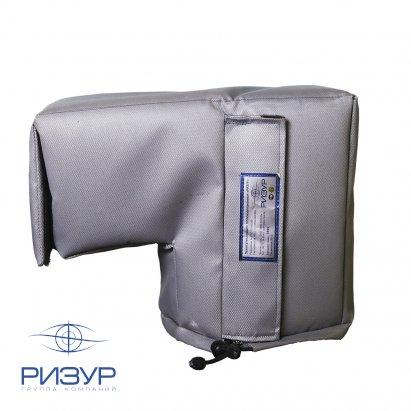

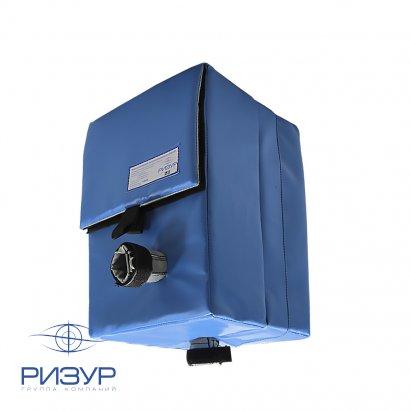

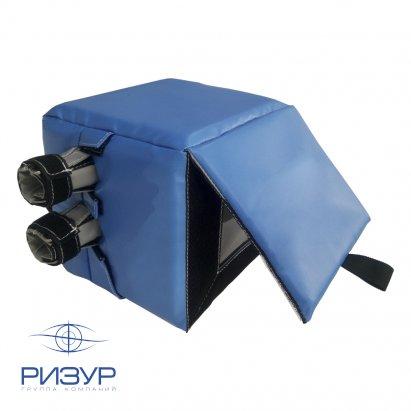

Теплоизоляционный утепляющий чехол РИЗУР производства ООО "НПО РИЗУР" представляет собой многослойный корпус, выполненный на основе износостойких негорючих антистатичных материалов. Для обеспечения термоизоляции между внутренним и внешним покрывными слоями располагается утеплитель. Покрывные материалы, утеплитель и толщина теплоизоляции подбираются на основании условий технологического процесса и условий эксплуатации. Разъемные соединения выполнены с использованием морозоустойчивых застежек типа лента Велькро. В качестве уплотнений ввода в термочехол различных элементов кабельной и трубной проводки, металлоконструкций применяются специализированные тканевые ремневые манжеты как утепленной, так и неутепленной конструкции (в зависимости от конструкции термочехла). Форма и размер термочехла зависят от утепляемого оборудования и исполнения термочехла. Для поддержания требуемой температуры во внутреннем объеме термочехлов РИЗУР могут применяться взрывозащищенные обогреватели типа РИЗУР-ОНП, РИЗУР-ОША-Р, РИЗУР-Оур, РИЗУР-ТЕРМ, саморегулирующийся или резистивный греющие кабели (а также любые другие допущенные в установленном порядке к применению нагревательные элементы по согласованию с заказчиком). Температура в термочехлах может регулироваться с помощью различных встроенных в нагревательные элементы (или подключенных другим способом) терморегуляторов (например серии РИЗУР-ТБ, РИЗУР-ЦСУ2), а также любых других типов регуляторов по согласованию заказчиком.
Отличительной особенностью является возможность монтажа/демонтажа термочехлов РИЗУР без остановки технологического процесса. Благодаря четко продуманной конструкции и применению ремневых затяжек при установке/снятии термочехла не требуется отключать информационные и другие кабели от зачехляемого оборудования.

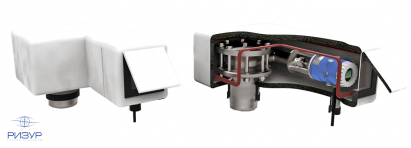

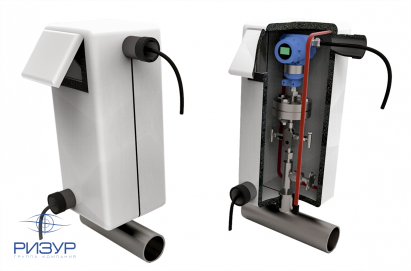

Конструкция термочехла
- Термочехол из пожаробезопасных тканей
- Датчик давления VEGABAR 82
- Лента липучка
- Стяжной рукав диаметром 30мм (для обжима кабеля диаметром 5-30 мм)

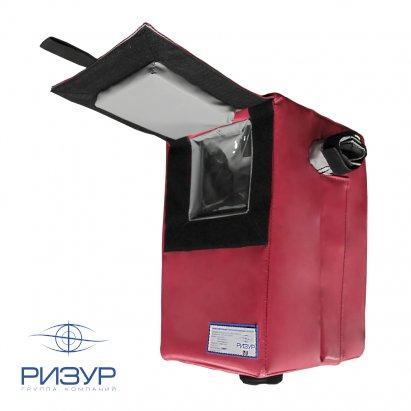

- Смотровое окно (прозрачная пленка)
- Стяжной рукав диаметром 40-50мм (снизу)
- Клапан окна
- Подводящий питающий кабель
- Саморегулирующийся греющий кабель РИЗУР-СГЛ-Н
- Клеммная коробка РИЗУР-КС для подключения питания 220-240В
- Металлорукав из оцинкованной стали в ПВХ оболочке
Характеристика
Зона установки | общепромышленные объекты взрывоопасные зоны помещений В-1а и В-1г по ПУЭ гл. 7.3 | |
Степень защиты | IP54 по ГОСТ 1425-96 | |
Маркировка взрывозащиты | II Gb IIC (без взрывозащиты) II Gb IIC T6…T3 X |
|
Материал внешнего слоя | негорючий антистатичный ПВХ, стеклоткань с двусторонним силиконовым покрытием |
|
Материал внутреннего слоя / стяжных манжет | стеклоткань с двусторонним силиконовым покрытием | |
Материал утеплителя | вспененный каучук K-Flex ST, вспененный полиэтилен, нетканые минеральные утеплители | |
Материал сшивных нитей | лавсан/кевлар | |
Система закрытия/фиксации | негорючие морозостойкие липучки Велькро + овальные кольца из нержавеющей стали | |
Общая толщина стенки | от 10 до 100 мм (в зависимости от исполнения термочехла) | |
Теплопроводность стенки термочехла | 0,03 Вт/м2 | |
Поверхностное сопротивление (антистатика) | менее 109 Ом | |
Температура окружающего воздуха при эксплуатации | -70°С….+70°С (до +700°С для теплоизоляционных чехлов) | |
Поддерживаемая температура без терморегулятора | +20°С...+35°С | |
Поддерживаемая температура с терморегулятором | -40°С…+110 °С (см. характеристики терморегулятора) | |
Длина подводящего кабеля в металлорукаве | от 0,5 до 50 м (в соответствии с заказом) | |
Потребляемая мощность | от 15 до 5000 Вт (в зависимости от размера и конфигурации термочехла) | |
Гарантийный срок эксплуатации | 12 месяцев 24/36 месяцев (по заказу) |
|
Средний срок эксплуатации | не менее 7 лет |
Основные атрибуты | |
---|---|
Производитель | K-Flex |
- Цена: Цену уточняйте
