МЭО 4000 Исполнительный механизм

МЭО-4000 предназначается для применения его во всевозможных системах урегулирования полностью автоматического и полуавтоматического типа. В данном устройстве происходит преобразование электросигналов, поступающих со всевозможных устройств регулирования и управления в механическую приводную силу вала.

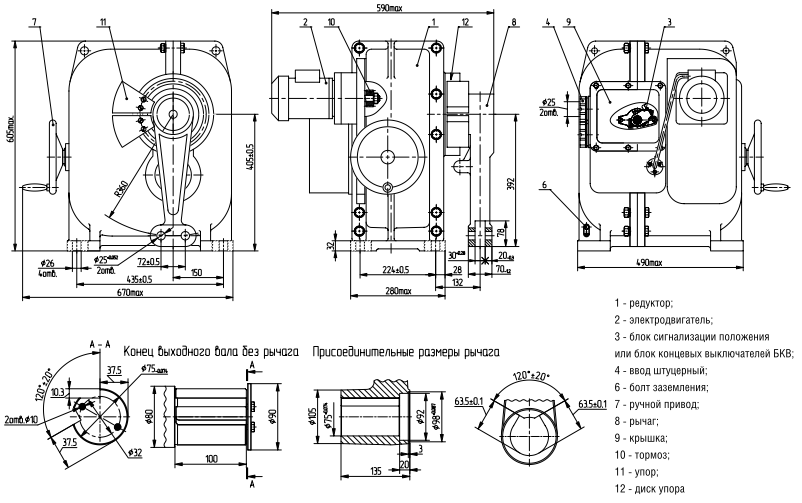

В стандартный состав этого устройства входит:

• блок, предназначенный для сигнализировании о текущем положении. Сигнализирующий блок может быть предложен заказчику в различных вариантах исполнения - реостатном, индуктивном или токовом;
• электрический двигатель;
• тормозной блок;
• штуцерный ввод;
• редуктор.

Устройство МЭО-1600 обладает следующими техническими характеристиками:

• управление можно осуществлять как контактным, так и бесконтактным методом. Данную модель можно смонтировать при произвольном расположении вала;
• допускается режим эксплуатации в условиях до 320 включений в течение 60 минут;
• величина крутящего момента составляет 4 000 Н*м;
• время для полного хода вала составляет 63 секунды;
• полный ход выходного вала составляет 0,25 об.;
• общий вес конструкции - не больше 270 кг;
• мощность потребления – 0,7 кВт;
• допустимый люфт для вала составляет 0,75 градуса.

Имеется несколько различных вариантов исполнения данного устройства МЭО-1600. Следует обратить внимание на маркировку типа блока, сигнализирующего о положении:

• И – это блок индуктивного типа;
• Р – это блок реостатного типа;
• У – это блок токовый;
• М – это блок, оснащенный концевыми выключателями.

Например, модель может обозначаться как: МЭО-4000/63-0,25У-97К. Это говорит о том, что здесь установлен блок токовый для сигнализации о текущем положении.
