Данные манометры являются цифровыми аналогами обычных показывающих приборов. По принципу работы цифровые манометры идентичны датчикам давления, за исключением сигнала, который не уходит на показывающий прибор (индикатор) или на панель оператора, а преобразуется и отображает на дисплее текущее давление.
Ключевыми преимуществами цифровых манометров по сравнению с приборами с трубкой Бурдона являются более высокий класс точности и большая устойчивость к перегрузкам. Цифровые манометры с классом точности 0,25 могут использоваться как эталонные.

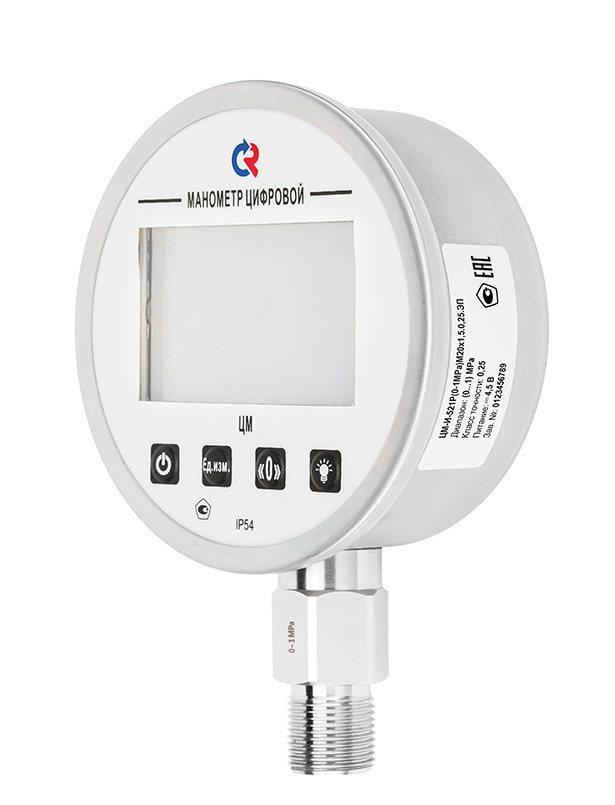

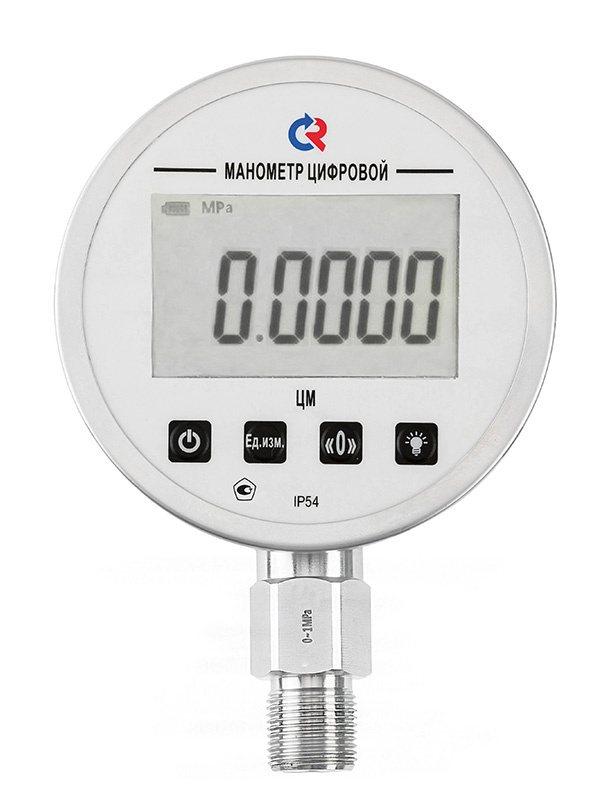

В ассортименте представлены приборы с питанием от батареек и от блока питания напряжением 24 В постоянного тока. В функционал дисплея входит: подсветка, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи.
Для заказа доступны цифровые манометры, вакуумметры и мановакуумметры диаметром 63 и 100 мм.
Диаметр корпуса, мм 63, 100 |
Корпус IP54, нержавеющая сталь 08Х18Н10 |
Подсветка дисплея Белая |
||||||
Класс точности
|
Кольцо Нержавеющая сталь 08Х18Н10, |
Штуцер Нержавеющая сталь 08Х18Н10 |
||||||
Диапазон показаний давлений, МПа
* — только для приборов Ø100 |

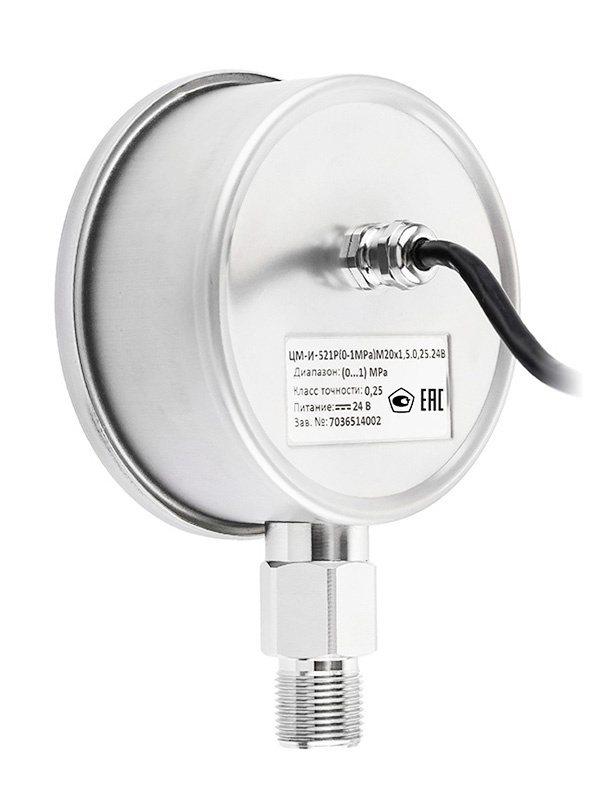

Питание − 24В |
Присоединение Радиальное |
||||||
Диапазон рабочих температур, °C Окружающая среда: −10…+50 |
Дисплей Ø63 − 4-разрядный |
Резьба присоединения Ø63 − G¼ |
Манометры ЦМ-И
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
---|---|---|---|---|---|---|
ЦМ-И-321 | 63 | 1,0 | 0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 | G¼ | 3 (2 элемента питания ААА) |
радиальное |
24 | ||||||
ЦМ-И-521 | 100 | 0,25 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 | М20×1,5 | 4,5 (3 элемента питания АА или mini-USB) | радиальное |
24 |
Вакуумметры ЦМ-В
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
---|---|---|---|---|---|---|
ЦМ-В-521 | 100 | 0,25 | −0,1…0 | М20×1,5 | 4,5 (3 элемента питания АА или mini-USB) | радиальное |
24 |
Мановакуумметры ЦМ-ИВ
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Питание, В | Присоединение (расположение штуцера) |
---|---|---|---|---|---|---|
ЦМ-ИВ-521 | 100 | 0,25 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 | М20×1,5 | 4,5 (3 элемента питания АА или mini-USB) | радиальное |
24 |
Карта заказа цифрового манометра ЦМ
Тип | манометр | ЦМ-И |
вакуумметр | ЦМ-В | |
мановакуумметр | ЦМ-ИВ | |
Диаметр корпуса, мм | 63 | 3 |
100 | 5 | |
Материал корпуса | нержавеющая сталь | 2 |
Материал штуцера и чувствительного элемента | нержавеющая сталь | 1 |
Присоединение (расположение штуцера) | радиальное | Р |

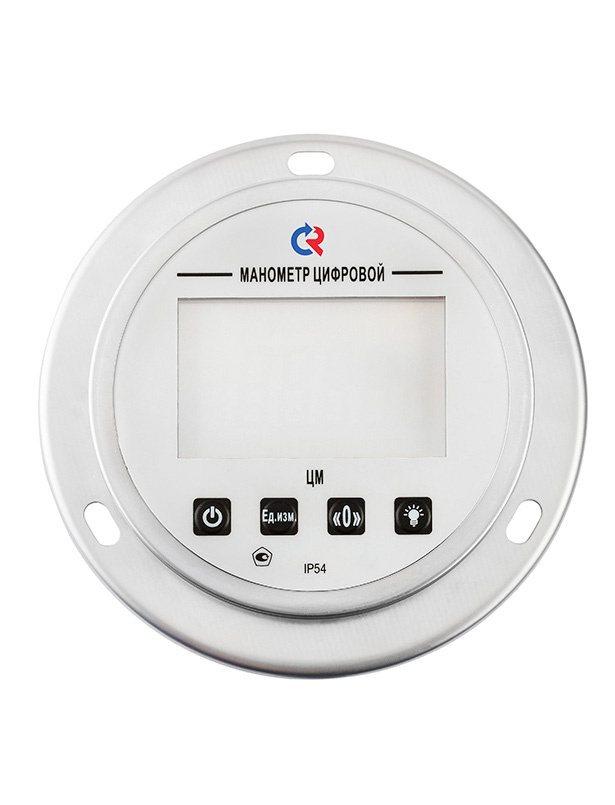

экцентрическое с передним фланцем | ТЭКП | |
Диапазон показаний давлений, МПа | ЦМ-И | 0…0,1* / 0,16 / 0,25 / 0,4 / 0,6 / 1 /1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* /60* / 100* |
ЦМ-В | −0,1…0 | |
ЦМ-ИВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 | |
Резьба присоединения | Ø63 | G¼ |
Ø100 | М20×1,5 | |
Класс точности | Ø63 | 1,0 |
Ø100 | 0,25; 0,5 | |
Питание | элементы питания | ЭП |
постоянный ток | -24 В |
Пример обозначения:
ЦМ-И — 521Р (0–1 МПа) М20х1,5. 0,25. -24 В
