НПСИ-230-УНТ нормирующий измерительный преобразователь унифицированных сигналов с сигнализацией
Особенности НПСИ-230-УНТ:
- Линейное преобразование унифицированных сигналов. Возможно преобразование как диапазона (например, (0…5) мА в (4…20) мА), так и типа (например, напряжения в ток).
- Программный выбор типа входного сигнала: ток (0…5 ,0…20, 4…20, -20…20) мА или напряжение (0…1, -1…1, 0…10, -10…+10) В
- Программный выбор типа выходного сигнала: ток (0…5 ,0…20, 4…20) мА или напряжение (0…1, 0…2,5, 0…5, 0…10) В
- Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации
- Гальваническая изоляция между собой входов, выходов, питания преобразователя
Общие сведения
- Конструктивное исполнения для монтажа на DIN-рельс
- Встроенное питание 24 В источников сигнала с пассивным токовым выходом
- Активный или пассивный выходной токовый сигнал
- Индикация на передней панели уровня выходного сигнала на цифровом дисплее и бар-графом
- Программный выбор (конфигурирование) типа входного сигнала, типа выходного сигнала, типа функции сигнализации и других функций с передней панели с помощью кнопок и цифрового светодиодного дисплея
- Диагностика и сигнализация аварийных ситуаций: обрыв датчика, выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти
- Ограничение доступа к конфигурированию с помощью пароля
- Компактный корпус, ширина 22,5 мм – экономия места в монтажном шкафу
- Разъёмные винтовые клеммы обеспечивают простой монтаж
- Высокая точность преобразования 0,1 %
- Расширенный диапазон рабочих температур (-40…70) °С
- Высокая температурная стабильность (0,005 % / градус)
- Диапазон напряжений питания (85…265) В переменного тока, (12…36) В постоянного тока
Пользователь с передней панели преобразователя выбирает:
- Тип входного сигнала (ток или напряжение)
- Диапазон входного сигнала
- Тип (ток или напряжение) и диапазон выходного сигнала
- Уровень выходного сигнала при возникновении аварийной ситуации (высокий/низкий)
- Функцию сигнализатора (прямая, обратная, прямая с защелкой, обратная с защелкой)
- Уровень сигнализации (Уставка)
- Значение постоянной времени ФНЧ (времени усреднения входного сигнала)
Сигнализация
Нормирующий преобразователь сигналов измерительный контролирует уровень сигнала в системе. При достижении заданного уровня срабатывает реле. Пользователь может выбрать четыре вида функции сигнализатора:
- Прямая – реле срабатывает, если измеренный сигнал больше уставки
- Обратная – реле срабатывает, если измеренный сигнал меньше уставки
- Прямая с защёлкой – реле срабатывает, если измеренный сигнал больше уставки, и остается в этом состоянии до квитирования
- Обратная с защёлкой – реле срабатывает, если измеренный сигнал меньше уставки, и остается в этом состоянии до квитирования
Квитирование осуществляет пользователь с помощью кнопки на передней панели прибора.
Применение программируемых измерительных преобразователей аналоговых сигналов обеспечивает
- Согласование различных типов и диапазонов преобразования у источника и потребителя сигналов
- Гальваническую изоляцию между собой входов, выходов, питания – не требуется гальваническая изоляция источника сигнала, преобразователя и потребителя сигнала
- Контроль уровня преобразуемого сигнала и сигнализацию в случае достижения заданного уровня с выходом на реле с контактами на переключение. Наличие сигнализации защищает систему от недопустимых уровней сигналов, предотвращает аварийные ситуации
- Защиту от электромагнитных помех при передаче сигналов на большие расстояния в условиях сильных промышленных воздействий
- Экономию на сокращении номенклатуры за счёт работы с большинством распространённых типов датчиков
- Гибкость при проектировании и наладке систем
- Унификацию сигналов в системе

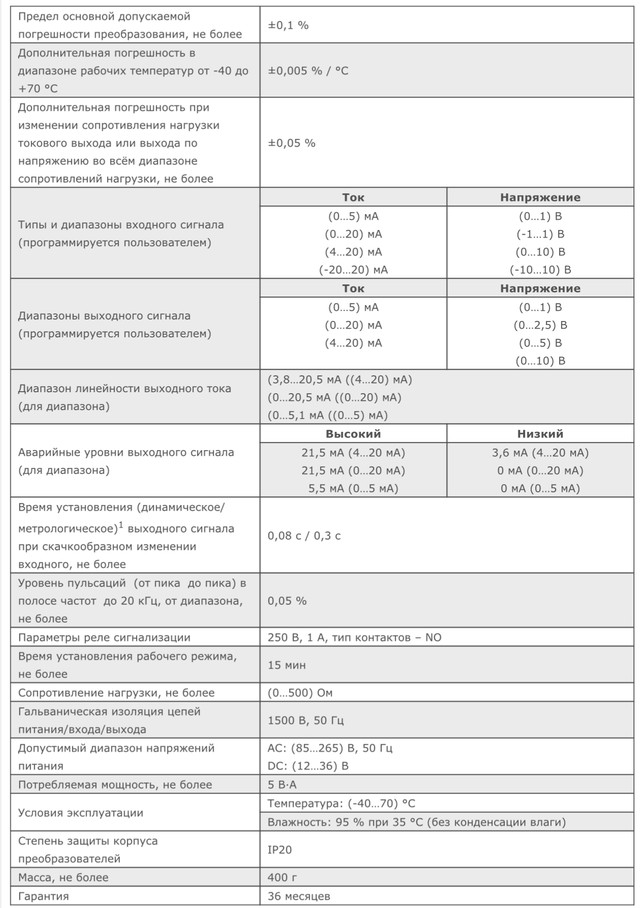

Технические характеристики НПСИ-230-УНТ

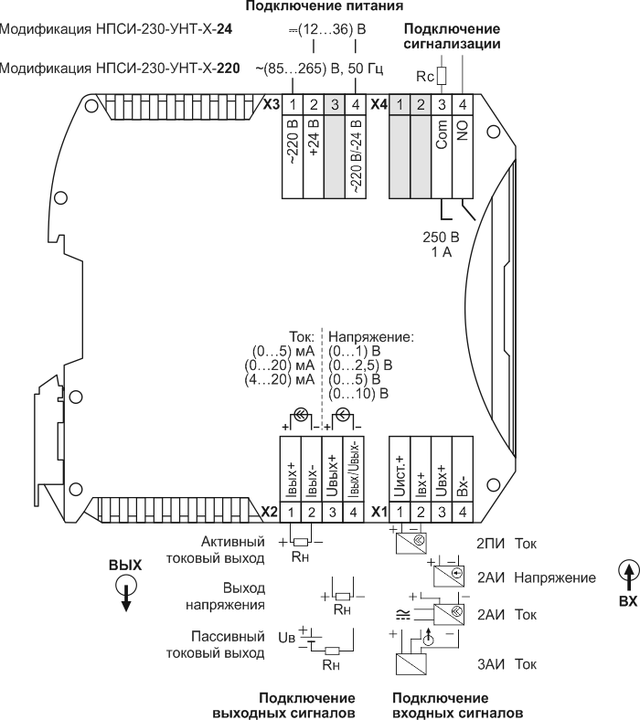

Схема подключения
Обозначения на схеме подключения:
2ПИ – источник сигнала с пассивным выходом с двухпроводной схемой подключения
2АИ – источник сигнала с активным выходом с двухпроводной схемой подключения
3АИ – источник сигнала с активным выходом с трёхпроводной схемой подключения
Rн – сопротивление нагрузки
Uв – напряжение питания внешнего источника
Rс – сопротивление нагрузки выхода Сигнализация
Активные выходы не требуют дополнительного источника питания
