ООО «Производственная компания «Тесей» специализируется на выпуске термопар следующих градуировок:
- КТХА - хромель-алюмель
- КТХК - хромель-копель
- КТНН - нихросил-нисил
- КТЖК - железо-константан
- КТМК - медь-константан
Исполнения термопар

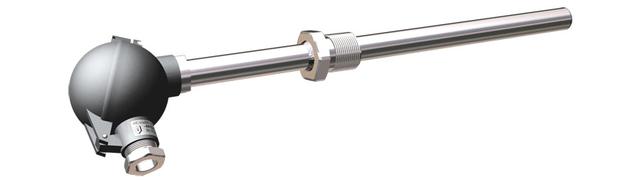

Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.01. Является базовой конструкцией для всех последующих модификаций датчиков. Материалы оболочки: С10, С321, С316, Т310, Т446, Т600, Т740.

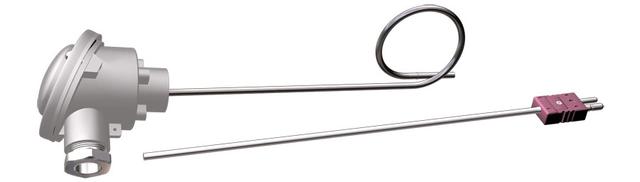

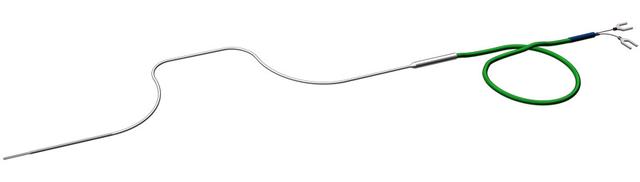

Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.02. Допускается изгибать датчики температуры для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля. Материалы оболочки: С10, С321, С316, Т310, Т446, Т600, Т740.

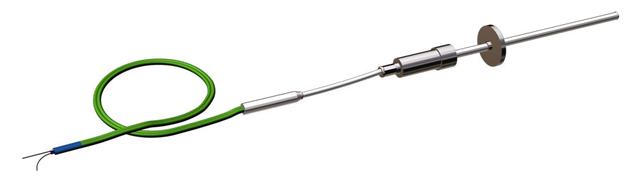

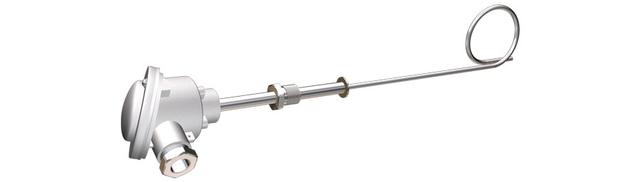

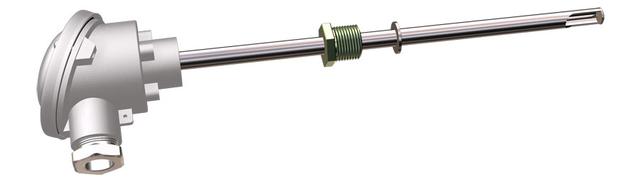

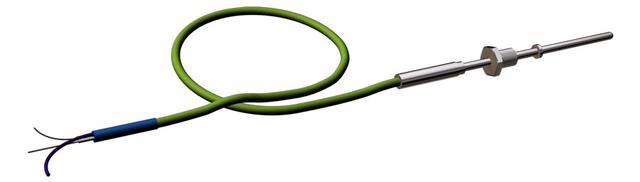

Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.03. Исполнение с подвижным штуцером. Допускается изгибать датчики температуры для размещения рабочего спая в требуемой зоне измерения. Радиус гиба не менее 5 диаметров кабеля. Материалы оболочки: С10, С321, С316, Т310, Т446, Т600, Т740.

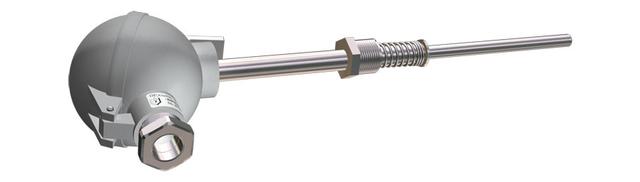

Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.04. Исполнение с подпружиненным штуцером. Материалы оболочки: С10, С321, С316, Т310, Т446, Т600, Т740.

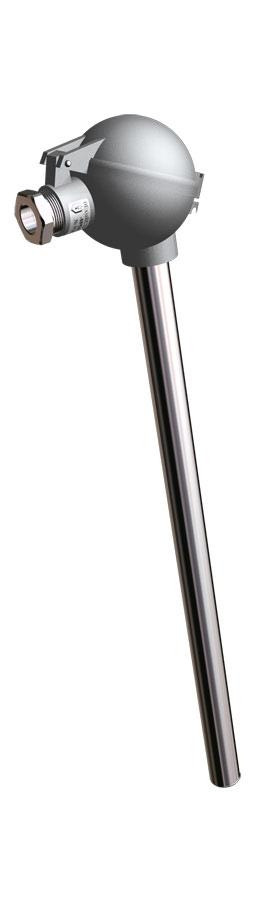

Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.05. Имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения термочувствительные элементы изготавливаются с оболочкой из жаростойкой стали или сплава. Материалы оболочки: С10, С13, Т18, Т45.

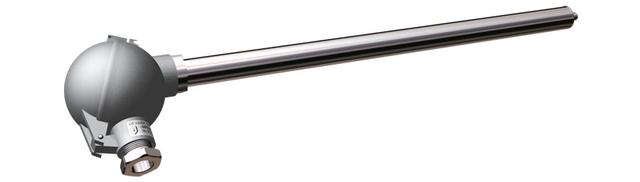

Термопары КТХА, КТХК, КТНН, КТЖК модификация 01.06. Датчики КТХА 01.06 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100°С взамен термопар в более дорогой защитной арматуре из сплавов ХН450 и Kanthal APM. Материалы защитной арматуры: С10, С13, Т310, Т45.
Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.07. Термопреобразователи модификации 01.07 имеют разборную конструкцию, состоящую из кабельного термочувствительного элемента (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения термочувствительные элементы изготавливаются с оболочкой из жаростойкой стали или сплава. Штуцер изготавливается из углеродистой стали обыкновенного качества с защитным покрытием. Материалы защитной арматуры: С10, С13, Т18, Т45.

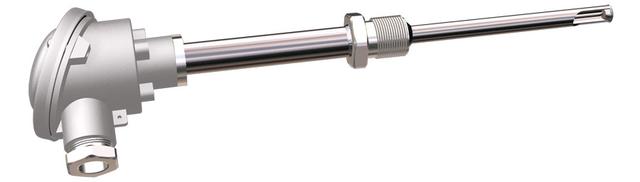

Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.08. Термопреобразователи модификации 01.08 имеют разборную конструкцию, состоящую из внутреннего кабельного термочувствительного элемента с резьбовым переходником (аналог ТП модификации 01.02) и защитного чехла. Штуцер приварен к чехлу. Для термопреобразователей высокотемпературного исполнения ТЭ изготавливается с оболочкой из жаростойкой стали или сплава. Материалы защитной арматуры: С10, С13, Т310, Т45.
Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.09. Термопреобразователи модификации 01.09 неразборные, т.к. имеют общую пробку для защитного чехла и чувствительного элемента, что обеспечивает малую тепловую инерционность. Материалы защитной арматуры: С10, С13, Т18, Т45.
Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.10. Термопреобразователи модификации 01.10 неразборные, т.к. имеют общую пробку для защитного чехла и чувствительного элемента, что обеспечивает малую тепловую инерционность. Штуцер изготавливается из углеродистой стали обыкновенного качества с защитным покрытием. Материалы защитной арматуры: С10, С13, Т18, Т45.
КТХА, КТХК, КТНН модификация 01.11. Датчики температуры 01.11 предназначены для измерения температуры газообразных сред, продуктов сгорания природного газа, газовых потоков в агрегатах компрессорных станций магистральных газопроводов при скорости потока газов перед защитным экраном рабочего конца датчика до 70 м/с. Датчики 01.11 имеют неразборную конструкцию. Диаметр утоненной части (d1) равен 5мм (7 мм для КТХК с двумя рабочими спаями). Материалы защитной арматуры: С10, Т310.
Термопары КТХА, КТХК, КТНН модификация 01.12. Исполнение 01.12 предназначено для измерения температуры в потоке газообразной среды, имеет уменьшенное время термической реакции по сравнению с 01.06, 01.08 и неразборную конструкцию. Материалы защитной арматуры: Т45, Т310.
Термопары КТХА, КТХК, КТНН модификация 01.13. Исполнение 01.13 предназначено для измерения температуры в потоке газообразной среды, имеет уменьшенное время термической реакции по сравнению с 01.06, 01.08 и неразборную конструкцию. Материалы защитной арматуры: Т45, Т310.
Термопары КТХА, КТХК, КТНН модификация 01.14. Термопары исполнения 01.14 предназначены для измерения температуры в пульсирующем потоке газообразной среды. Датчики 01.14 имеют разборную конструкцию, что обеспечивает возможность замены термочувствительного элемента. Штуцер приварен к защитному чехлу. Максимально допустимая скорость потока рассчитывается в зависимости от плотности и температуры измеряемой среды и не превышает 170 м/с. Материалы защитной арматуры: Т45, Т00.
Термопары КТХА, КТХК, КТНН модификация 01.15. Датчики температуры 01.15 предназначены для измерения температуры в доменном производстве колошникового и периферийного газов, кладки шахты доменной печи. Гайка предназначена для облегчения демонтажа изделия с объекта. Материалы защитной арматуры: Т45, Т310.
Термопары КТХА, КТХК, КТНН, КТЖК модификация 01.16. Термопары высокотемпературного исполнения 01.16 имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю,сплава Kanthal APM или стали AISI 310 выполняется половина монтажной длины чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т или ее аналогов. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 700°С. Материалы защитной арматуры: С10, С13, Т45, Т310.
Термопары КТХА, КТХК, КТНН модификация 01.17. Предназначены для измерения температуры в камере смешения резиносмесителя. Материалы защитной арматуры: С10.
Термопары КТХА, КТХК, КТНН модификация 01.19. Предназначены для измерения температуры в расплаве алюминия и цветных металлов, а также в хлоридно-бариевых ваннах. Материалы защитной арматуры: С10, СЧ, К101.

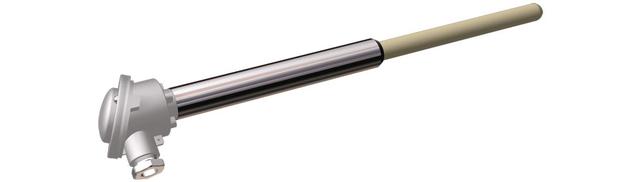

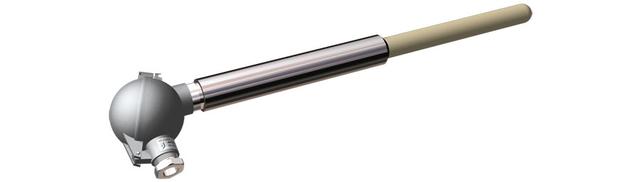

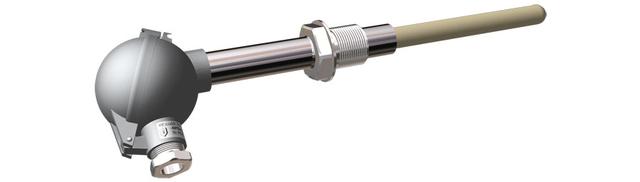

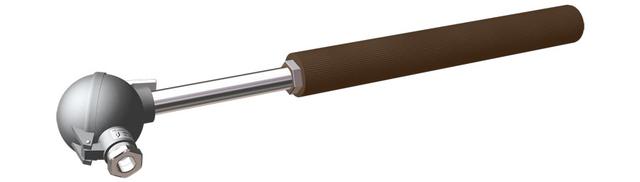

Термопары КТХА, КТНН модификация 01.20. Предназначены для измерения температуры высокотемпературных сред. Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (Кк). Керамический защитный чехол частично армирован снаружи стальной трубой. В модификации 01.20 материал металлической арматуры выполнен из стали 12Х18Н10Т. Температура в зоне перехода от керамической части чехла к металлической в рабочих условиях эксплуатации не должна превышать 800°С. Материалы защитной арматуры: К795, Кк.
Термопары КТХА, КТНН модификация 01.21. Предназначены для измерения температуры высокотемпературных сред. Кабельный чувствительный элемент помещен в защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (Кк). Керамический защитный чехол частично армирован снаружи стальной трубой. В модификации 01.21 материал металлической арматуры выполнен из стали AISI 310S. Допускается замена стали AISI 310S на 15Х25Т. Температура в зоне перехода от керамической части чехла к металлической в рабочих условиях эксплуатации не должна превышать 1000°С. Материалы защитной арматуры: К795, Кк.

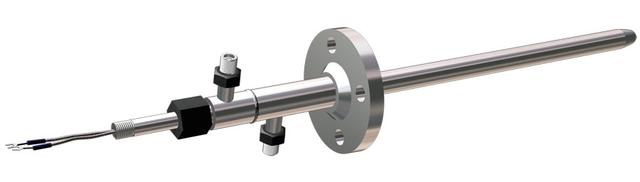

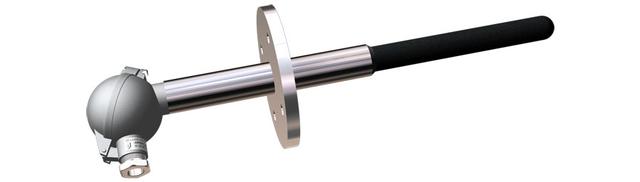

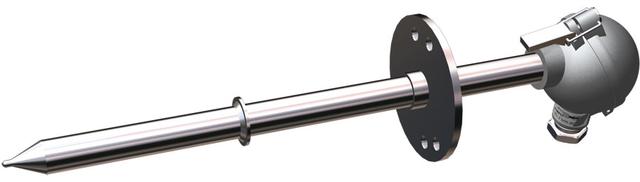

Термопары КТХА, КТНН модификация 01.23. Термопреобразователь 01.23, материал арматуры жаростойкая сталь AISI 310S с приварным фланцем. Материалы защитной арматуры: К795, Кк.
Термопары КТХА, КТНН модификация 01.24. Термопреобразователь 01.24, материал арматуры жаростойкая сталь AIS 310S с приварным штуцером. Материалы защитной арматуры: К795, Кк.
Термопары КТХА, КТНН модификация 01.25. Две части чехла модификации 01.25 свариваются аргонодуговой сваркой. Место сварки во время эксплуатации должно находиться при температуре не выше 800°С. Материалы защитной арматуры: Т18, Т45, Т00.
Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.26. Термопреобразователи модификации 01.26 неразборные, т.к. имеют общую пробку для защитного чехла и чувствительного элемента (датчики диаметром 8 и 10мм), что обеспечивает малую тепловую инерционность. Материалы защитной арматуры: С10, С13, С321, С316, Т310, Т446, Т600, Т740, Т18, Т45.
Термопары КТХА, КТНН модификация 01.31. Предназначены для измерения температуры рабочей среды в установках конверсии метана при наличии повышенной концентрации водорода. Сборка предлагается для замены термопреобразователей компании "OKAZAKI Manufacturing Company" (Япония). Материалы защитной арматуры: Т45.
Термопары КТХА, КТНН модификация 01.32. Предназначены для измерения температуры рабочей среды в установках конверсии метана при наличии повышенной концентрации водорода. Сборка предлагается для замены термопреобразователей компании "OKAZAKI Manufacturing Company" (Япония). Материалы защитной арматуры: Т45.

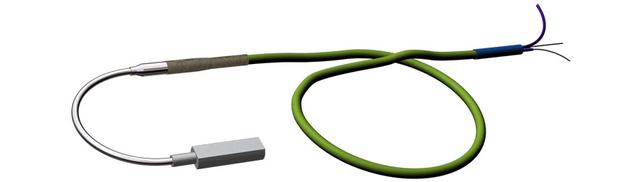

Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 01.33. Датчики модификаций 01.33 рекомендуется применять для измерения температуры поверхностей твердых тел. Материалы защитной арматуры: С10, С13, С321, С316, Т310, Т446, Т600, Т740.

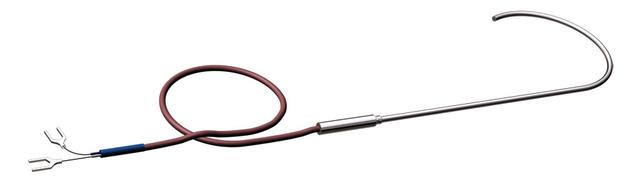

Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 02.01. Термопреобразователи наружным диаметром 3, 4.5 мм и монтажной длиной 20 и более метров рекомендуются для контроля температуры стенок энергетических котлов. Максимальная монтажная длина термопреобразователей диаметром 3 мм может составлять 600 метров (для прокладки в шахтах и скважинах и т.п.). Термопреобразователи диаметром 1.0-1.5 мм удобны для проведения точных и малоинерционных температурных измерений в научных исследованиях прималых габаритах термометрируемых объектов. Материалы наружной оболочки кабеля: С10, С321, С316, Т310, Т446, Т600, Т740.
Термопары КТХА, КТХК, КТНН, КТЖК, КТМК модификация 02.02. Исполнение без монтажных элементов, с подкатанным наконечником. Материалы наружной оболочки кабеля: С10, С321, С316, Т310, Т446, Т600, Т740.

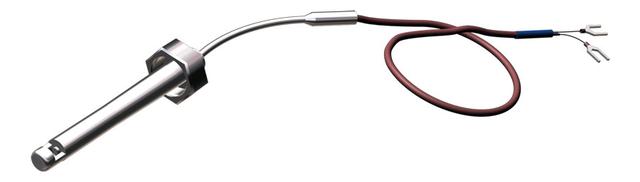

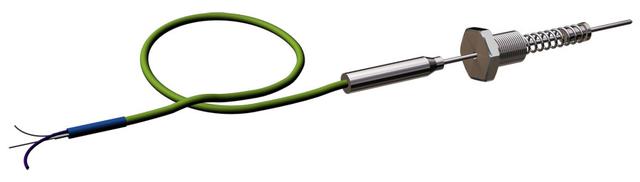

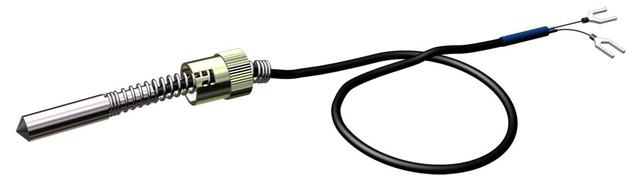

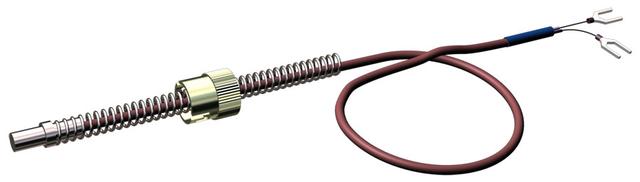

Термопары КТХА, КТХК, КТЖК модификация 02.03. Предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевых и прессовых машин, корпусов подшипников и т.п.) в полостях, не требующих герметизации. Характеризуются наличием пружины для обеспечения надёжного контакта с поверхностью и монтажного элемента в виде подпружиненного подвижного штуцера. Материалы наружной оболочки кабеля: С10, С321, С316, Т310.

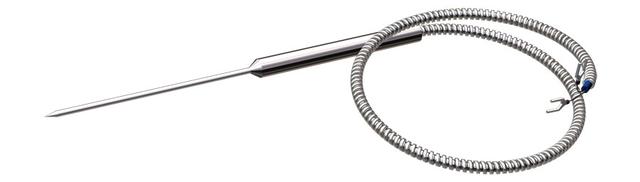

Термопары КТХА, КТХК модификация 02.04. Предназначены для измерения температуры пищевых продуктов, обрабатывающихся в термокамерах. При требовании дополнительной защиты удлинительный провод может быть помещен в нержавеющий металлорукав. Материалы наружной оболочки кабеля: С10, С321.
Термопары КТХА, КТХК, КТЖК модификация 02.05. Предназначены для измерения температуры поверхности твердых тел (корпуса и головки термопластавтоматов, литьевы
