ДТПХхх4 термопары с кабельным выводом EXIA

Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

• Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
• Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
• Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

• вероятность безотказной работы – не менее 0,95 за 16 000 час;
• средний срок службы – не менее 4 лет;
• гарантийный срок эксплуатации – 2 года.

Конструктивные исполнения

014	L(ХК) К(ХА)		Без крепежа	от 1 320,00 ₽
024	L(ХК) К(ХА)		Без крепежа	от 1 320,00 ₽
034	L(ХК) К(ХА)		Штуцер подвижный	от 1 320,00 ₽

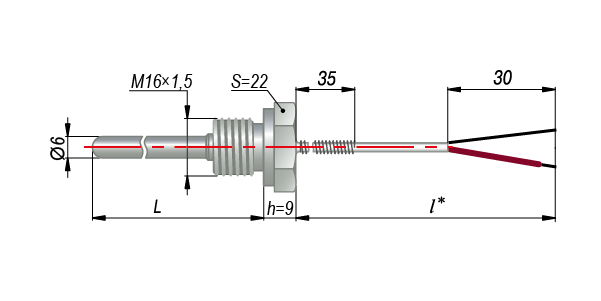

054	L(ХК) К(ХА)		Штуцер приварной	от 2 196,00 ₽

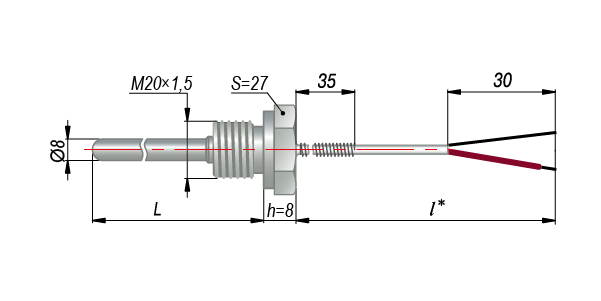

064	L(ХК) К(ХА)		Штуцер приварной	от 2 196,00 ₽
074	К(ХА)		Штуцер приварной	от 2 196,00 ₽
094	L(ХК) К(ХА)		Без крепежа	от 1 680,00 ₽

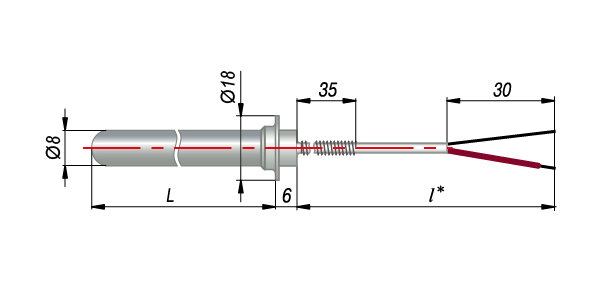

104	L(ХК) К(ХА)		Без крепежа	от 2 040,00 ₽
114	L(ХК) К(ХА)		Без крепежа	от 2 790,00 ₽

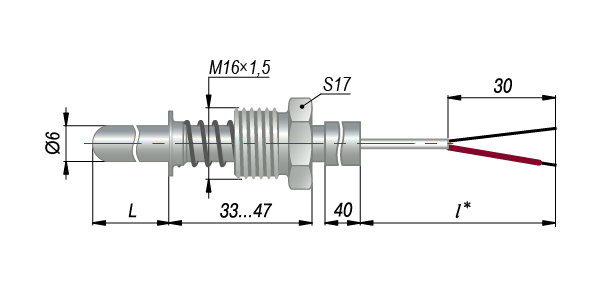

124	L(ХК) К(ХА)		Штуцер подпружиненный	от 2 196,00 ₽
134	К(ХА)		Штуцер подпружиненный	от 2 196,00 ₽

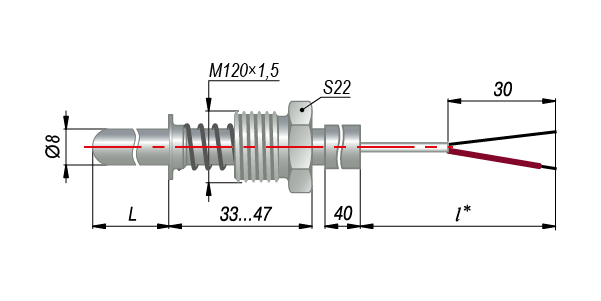

144	К(ХА)		Штуцер подпружиненный	от 2 736,00 ₽
154	К(ХА)		Штуцер подпружиненный	2 196,00 ₽

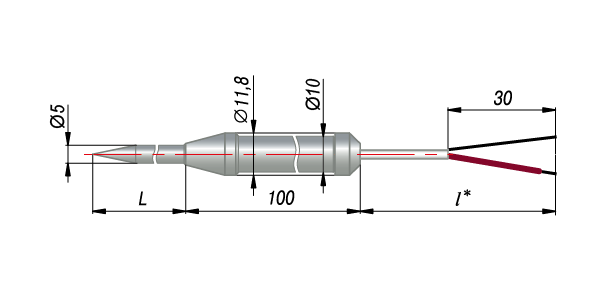

194	К(ХА)		Игольчатый	от 2 196,00 ₽

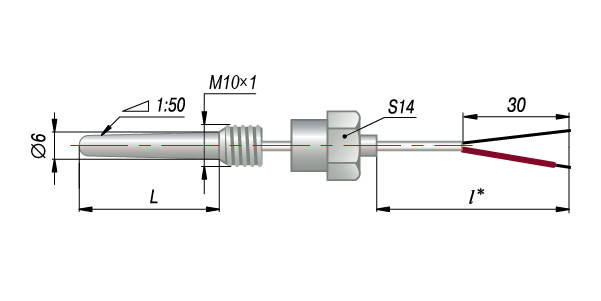

204	L(ХК) К(ХА)		Накидная гайка	от 2 196,00 ₽
