ДТСхх4 термосопротивления с кабельным выводом EXIA

Датчики температуры имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC Т6…Т1 Ga Х

Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

Взрывозащищенность датчика обеспечивается следующими средствами

• Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
• Ограничение максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 200 мA, Ui = 10,2 B).
• Ограничение величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 2,75 нФ, Li = 0,75 мкГн).

Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Конструктивные исполнения

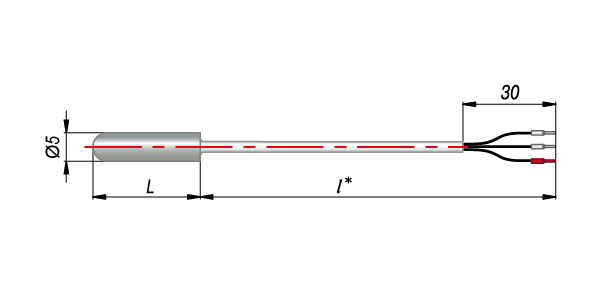

014	100М 100П 50М 50П РТ100 РТ1000 РТ500		Без крепежа	от 1 320,00 ₽

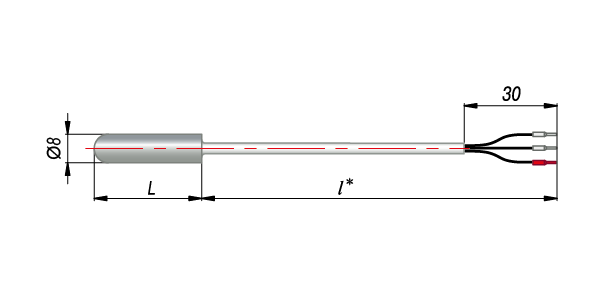

024	100М 100П 50М 50П РТ100 РТ1000 РТ500		Без крепежа	от 1 320,00 ₽

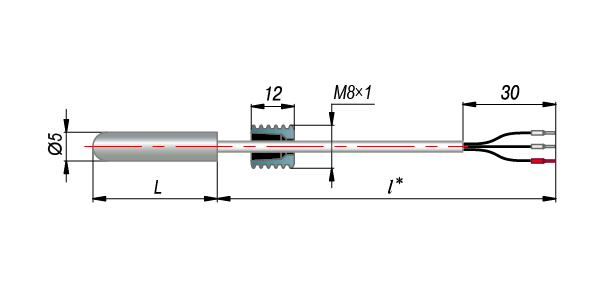

034	100М 100П 50М 50П РТ100 РТ1000		Штуцер подвижный	от 1 320,00 ₽

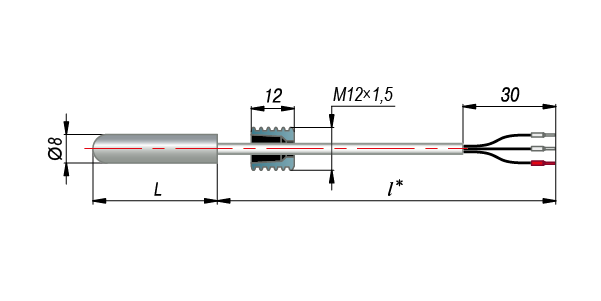

044	100М 100П 50М РТ100 РТ1000		Штуцер подвижный	от 1 320,00 ₽

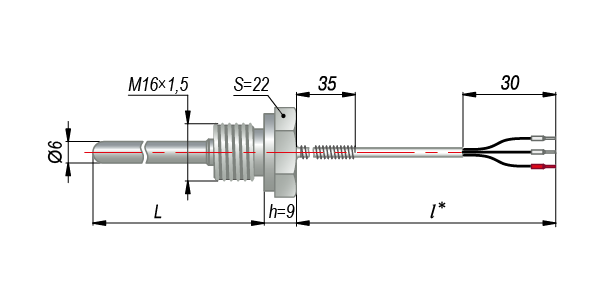

054	100М 100П 50М 50П РТ100 РТ1000		Штуцер приварной	от 2 160,00 ₽
064	100М 100П 50М 50П РТ100 РТ1000 РТ500		Штуцер приварной	от 2 160,00 ₽

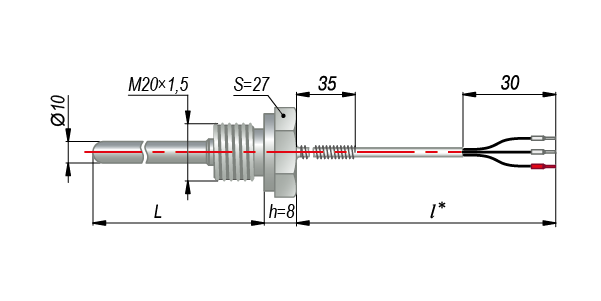

074	100М 100П 50М РТ100		Штуцер приварной	от 2 208,00 ₽

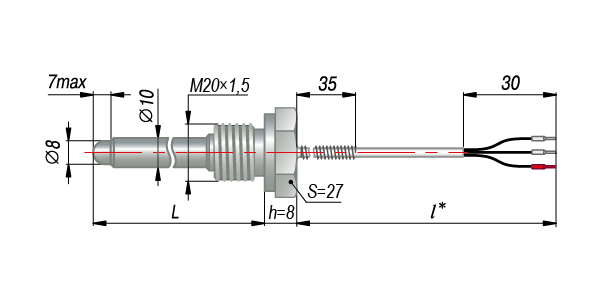

084	РТ100 РТ1000		Штуцер приварной	от 3 648,00 ₽

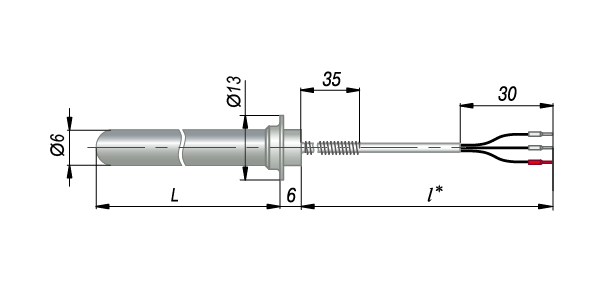

094	100М 100П 50М РТ100		Без крепежа	от 1 560,00 ₽

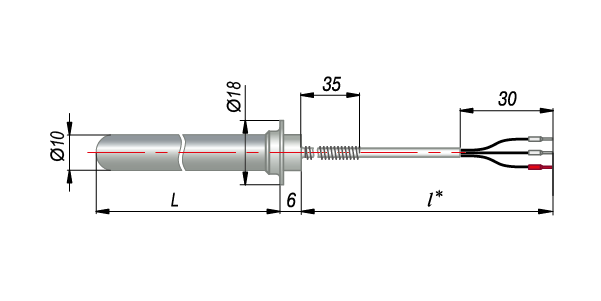

104	50М РТ100		Без крепежа	от 1 560,00 ₽
114	РТ100		Без крепежа	от 4 560,00 ₽
124	100П 50М РТ100		Штуцер подпружиненный	от 2 188,80 ₽

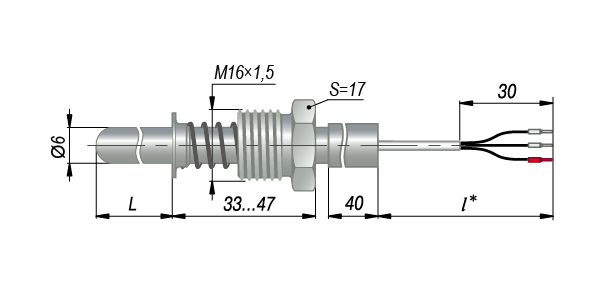

134	50М РТ100 РТ1000		Штуцер подпружиненный	от 2 736,00 ₽

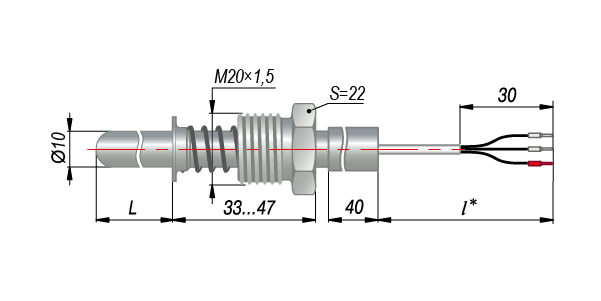

144	РТ100 РТ1000		Штуцер подпружиненный	от 3 648,00 ₽

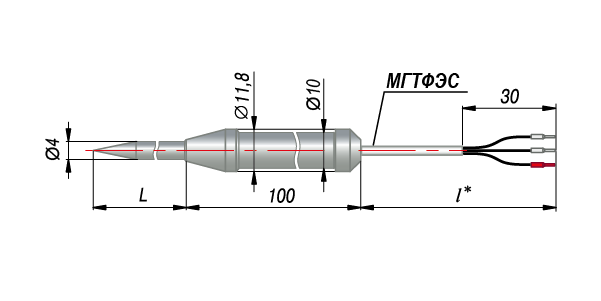

164	РТ100		Игольчатый	от 6 126,00 ₽

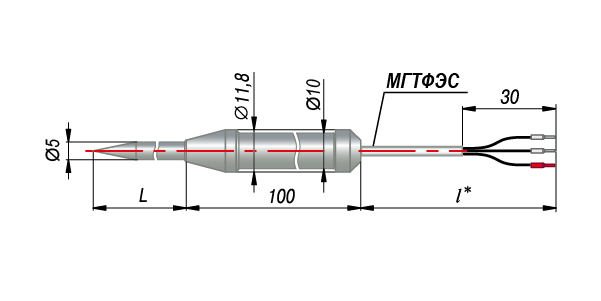

174	50М РТ100		Игольчатый	от 3 720,00 ₽

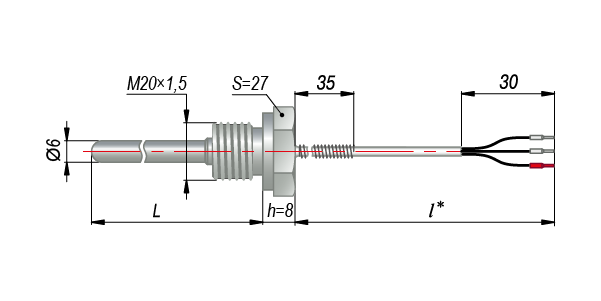

194	100М 100П 50М 50П РТ100 РТ1000		Игольчатый	от 2 256,00 ₽

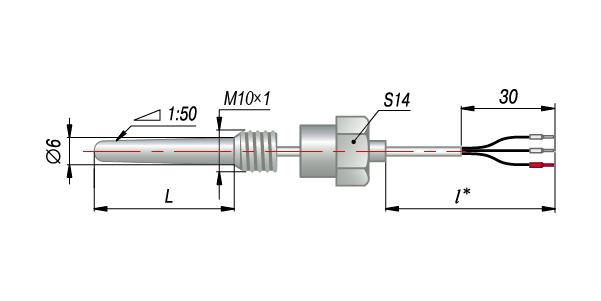

204	100П 50М 50П РТ100 РТ1000		Накидная гайка	от 2 256,00 ₽

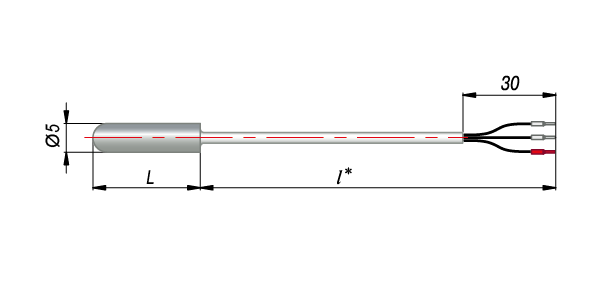

214	100М 100П 50М РТ100 РТ1000		Без крепежа	от 1 416,00 ₽

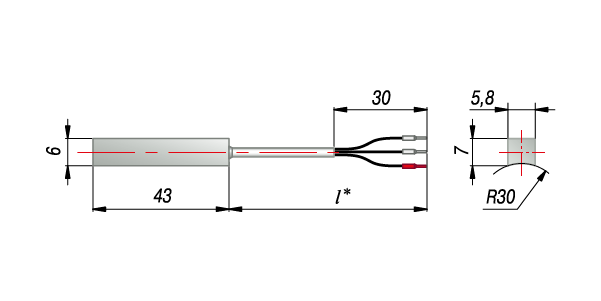

224	100М 100П 50М 50П РТ100 РТ1000 РТ500		Накладной	от 3 000,00 ₽

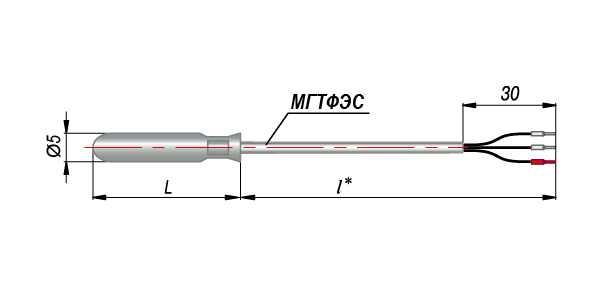

314	100М 100П 50М 50П РТ100 РТ1000		Без крепежа	от 1 320,00 ₽

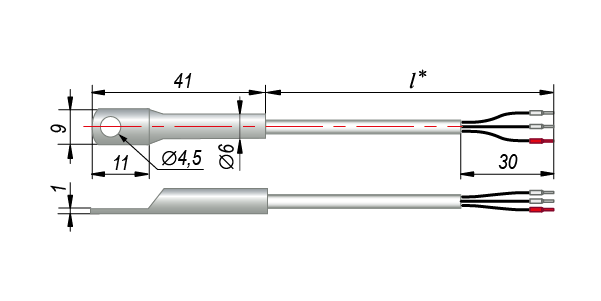

324	100М 100П 50М 50П РТ100 РТ1000		Накладной	от 3 000,00 ₽
414	100М 100П 50М РТ100 РТ500		Без крепежа	от 1 320,00 ₽
