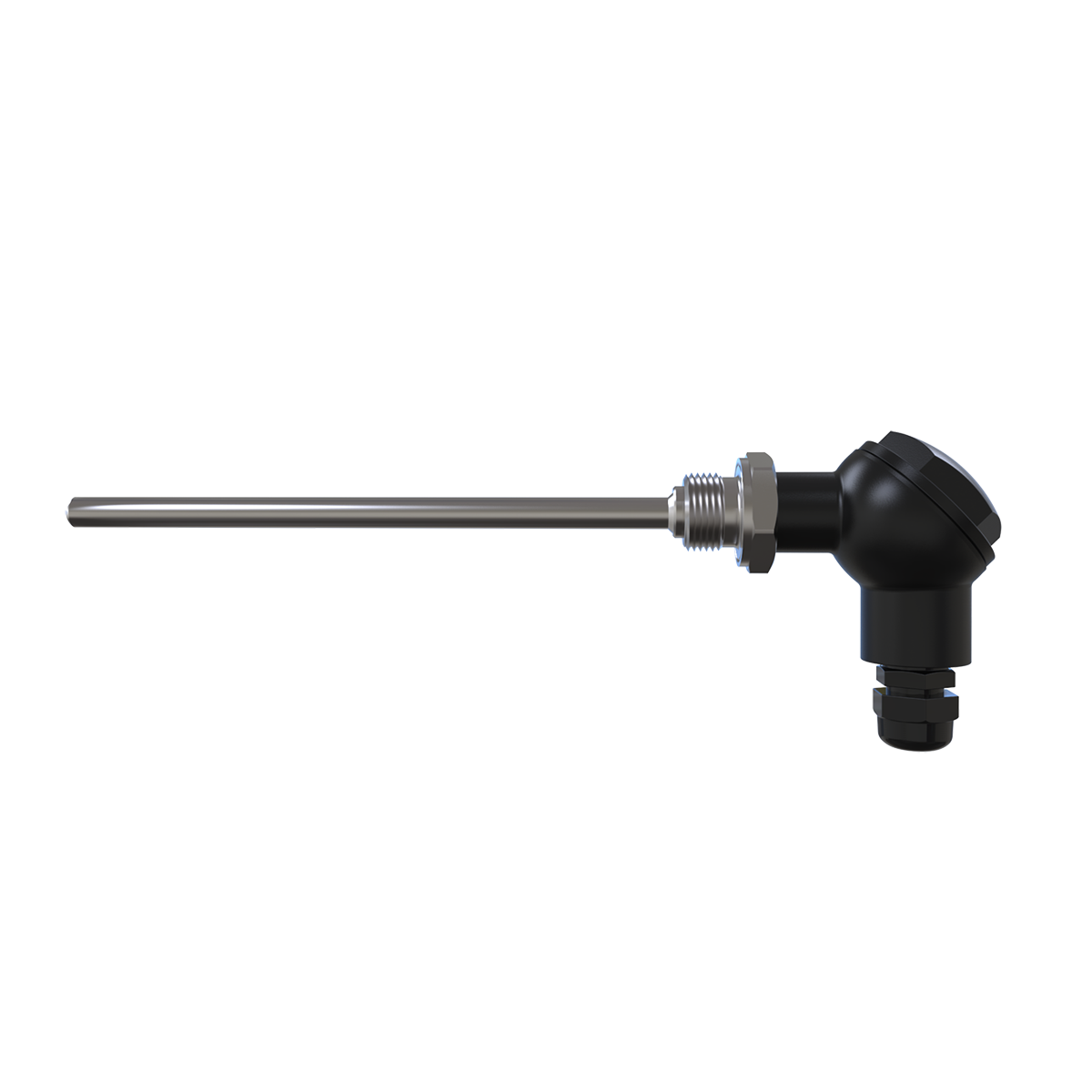

ДТСхх5 - Термометры сопротивления с коммутационной головкой

Цену уточняйте

  • Ожидается
  • Оптом и в розницу
ДТСхх5 - Термометры сопротивления с коммутационной головкой
ДТСхх5 - Термометры сопротивления с коммутационной головкойОжидается
Цену уточняйте
+375 (17) 390-39-00
Отдел продаж
  • +375 (17) 390-39-01
    Отдел продаж
  • +375 (33) 392-39-26
    МТС (Viber, Telegram, WhatsApp)
  • +375 (17) 390-39-31
    Факс
+375 (17) 390-39-00
Отдел продаж
  • +375 (17) 390-39-01
    Отдел продаж
  • +375 (33) 392-39-26
    МТС (Viber, Telegram, WhatsApp)
  • +375 (17) 390-39-31
    Факс
возврат товара в течение 14 дней по договоренности

ДТСхх5 с коммутационной головкой позволяют измерять температуру до 500 °С (ДТС с платиновым ЧЭ) и до 180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).



Номинальные статические характеристики (НСХ):

  • 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
  • 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
  • РТ100, РТ500, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)



Среда измерения

Твердые, жидкие и газообразные среды (неагрессивных к защитной арматуре и материалу чувствительного элемента ЧЭ датчика).



Отличительные особенности:

  • Бюджетная цена датчиков.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.



Характеристики

Вероятность безотказной работы при соблюдении условий эксплуатации:

ДТС с платиновым ЧЭ

  • от -50 до +250 °С – не менее 0,95 за 40 000 ч;
  • от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С – не менее 0,95 за 15 000 ч.

ДТС с медным ЧЭ

  • от -50 до +150 °С – не менее 0,95 за 15 000 ч.

Для монтажа датчиков ДТСхх5 на объекты рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.



Технические характеристики

Характеристики

ДТСхх5

Номинальная статическая характеристика (НСХ)

50М

100М

50П

100П

PT100

PT500,PT1000

Диапазон измеряемых температур:

- класс допуска А



-100…+450 °C

-60…+300 °C

- класс допуска В и С

-50…+180 °C

-196…+500 °C

-60…+500 °C

- для ДТС125, ДТС12Л

-50…+100 °C

-60…+100 °C

- для ДТС205 (класс допуска А)





-50…+250 °C

Температура окружающей среды

-60…+85 °C

Условное давление

0,1…6,3 МПа (в зависимости от конструктивного исполнения)

Показатель тепловой инерции

не более 10…30 с

Сопротивление изоляции

не менее 100 МОм

Количество чувствительных элементов

1 или 2

Схема внутренних соединений проводников

2 – двухпроводная*

3 – трехпроводная

4 – четырехпроводная

Исполнение сенсора относительно корпуса

изолированный

Исполнение коммутационной головки хх5

пластмассовая

металлическая**

Разъем

М12 ¾ pin – только для ДТС205

Тип резьбового штуцера

метрическая резьба, трубная резьба

Материал защитной арматуры

сталь 12Х18Н10Т

AISI 316 – только для ДТС205

Степень защиты

IP54

IP65 – для датчиков с металлической головкой и ДТС125, ДТС125Л

IP67 – для ДТС205

Средний срок службы

не менее 10 лет



Конструктивные исполнения

015ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Без крепежа
025ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Без крепежа
035ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер подвижный
045ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер подвижный
055ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер подвижный
065ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер приварной
075ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер приварной
085ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер приварной
095ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 Штуцер подпружиненный
105ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер приварной
125 100М 100П 50М РТ100 РТ1000 РТ500 Без крепежа
125ЛДТС125Л 100М 100П 50М 50П РТ100 РТ1000 РТ500 Настенный
145ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер подвижный
335ДТСхх5 100М 100П 50М 50П РТ100 РТ1000 РТ500 Штуцер подвижный
405ДТСхх5 РТ100 РТ1000 100М 50М Фланцевое соединение
505ДТСхх5 100М 100П 50М РТ100 РТ1000
515ДТСхх5 100М 100П 50М РТ100 РТ1000 РТ500
Информация для заказа
  • Цена: Цену уточняйте
