Прибор ОВЕН УЗС1 предназначен для ручного или автоматического управления аналоговыми исполнительными механизмами. В автоматическом режиме УЗС1 транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном – формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.
Функциональные возможности УЗС1
- Переключение «автомат/ручной» без скачков (безударный переход)
- Переключение «автомат/ручной» тумблером или с лицевой панели
- Указание режима работы «автомат/ручной» по контактам э/м реле
- Настраиваемая дискретность изменения сигнала
- Отображение выходного сигнала в «%» или «мА(В)»
- Гальваническая развязка
- Встроенный источник питания =24 В

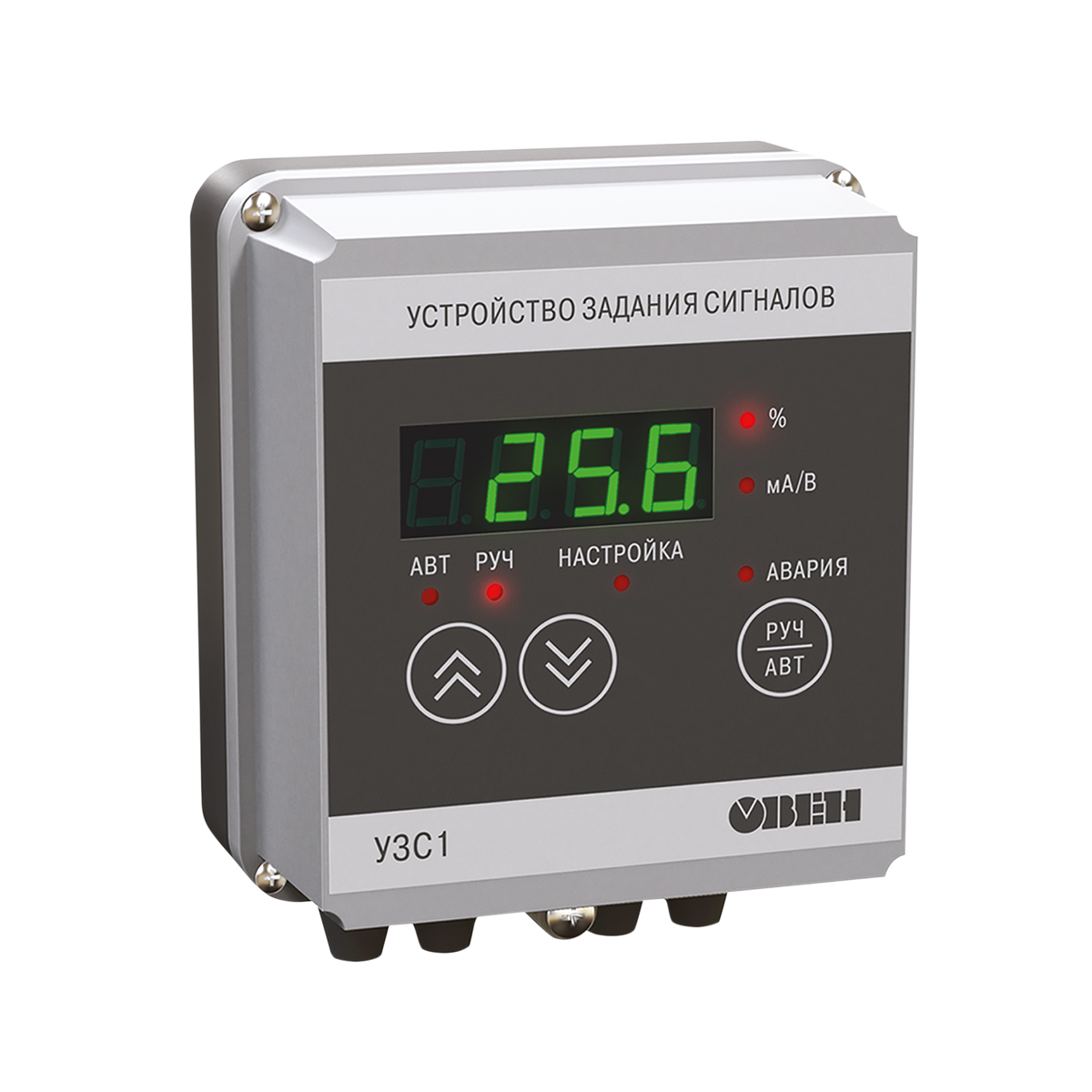

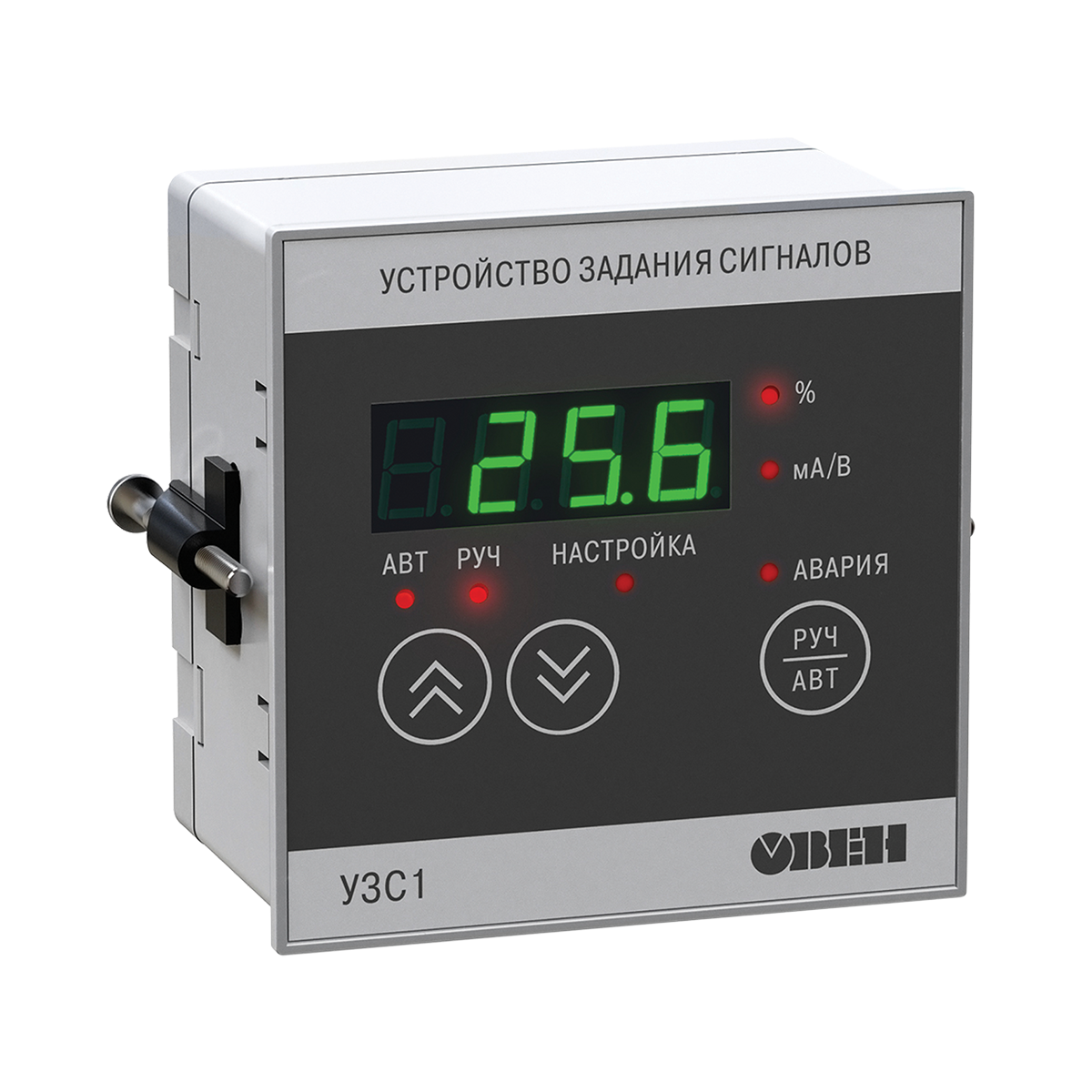

- Щитовой и настенные варианты монтажа
- Эксплуатация при температуре: -20…+50 °С
- Выходной сигнал: 4…20 мА или 0…10 В (модификации)
Технические характеристики УЗС1
Характеристика |
Значение |
---|---|
Диапазон переменного напряжения питания:
|
|
Номинальное напряжение питания |
230 ± 4 В |
Потребляемая мощность, не более |
7 ВА |
Напряжение встроенного источника питания постоянного тока |
24 ± 2,4 В |
Максимально допустимый ток встроенного источника питания |
80 мА |
Тип входного сигнала |
4…20 мА |
Время опроса входа, не более |
0,4 с |
Предел основной приведенной погрешности преобразования |
0,5 % |
Степень защиты корпуса
|
|
Степень защиты корпуса с задней стороны |
IP20 |
Габаритные размеры прибора:
|
|
Масса прибора, не более |
0,5 кг |
Средний срок службы |
8 лет |
Допустимое сопротивление нагрузки на выходе типа «И», не более |
1000 Ом |
Диапазон допустимых напряжений питания выхода типа «И» |
12…30 В |
Допустимое сопротивление нагрузки на выходе типа «У», не менее |
2000 Ом |
Диапазон допустимых напряжений питания выхода типа «У» |
16…30 В |
Основные | |
---|---|
Производитель | ОВЕН |
Гарантийный срок | 24 мес |
Страна производитель | Россия |
Состояние | Новое |
- Цена: Цену уточняйте
