УКТ38 восьмиканальный измеритель с аварийной сигнализацией

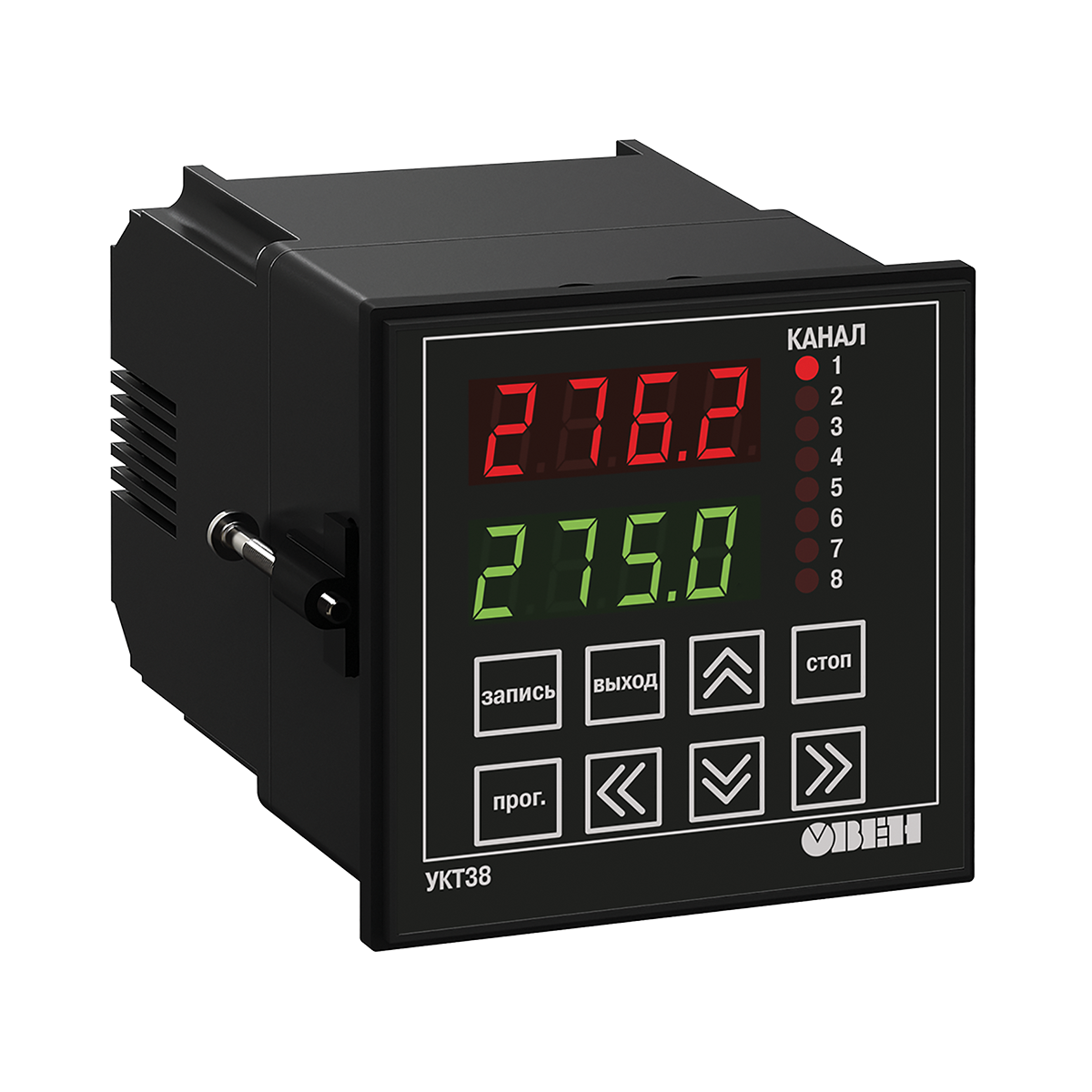

УКТ38 измеритель 8-канальный с аварийной сигнализацией предназначено для контроля температуры, давления, влажности, уровня или другой физической величины в нескольких зонах одновременно (до 8-ми) и аварийной сигнализации о выходе любого из контролируемых параметров за заданные пределы.

ОВЕН УКТ38 применяется в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности.

Функциональные возможности УКТ 38

• Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.) в нескольких зонах одновременно (до 8-ми)
  • Восемь входов для подключения датчиков:
  • термопреобразователей сопротивления типа ТСМ и ТСП 50/100, Pt100;
  • термопар ТХК, ТХА, ТНН, ТЖК, ТПП(S), ТПП(R);
• датчиков с унифицированным выходным сигналом тока 0(4)...20 мА, 0...5 мА или напряжения 0...1 В.

• Подключение к разным входам датчиков разных типов из числа приведенных в списке для одной модификации
• Сигнализация «АВАРИЯ ОБЪЕКТА» о выходе любой из контролируемых величин за заданные пределы
• Сигнализация «АВАРИЯ ДАТЧИКА» при обрыве или коротком замыкании датчика
• Два выходных реле для включения аварийной сигнализации или аварийного отключения установки
• Индикация измеренных величин и заданных для них уставок на двух встроенных индикаторах
• Программирование кнопками на лицевой панели прибора
• Сохранение заданных параметров при отключении питания

Входы УКТ38

УКТ38-Щ4 имеет 8 входов для подключения измерительных датчиков.

Входы прибора ОВЕН УКТ38-Щ4 выполняются в одной из следующих модификаций:

• ТС для подключения термопреобразователей сопротивления типа ТСМ 50М/100М, ТСП 50П/100П, Pt100;
• ТП для подключения термопар типа ТХК(L), ТХА(K), ТНН(N) и ТЖК(J);
• ТПП для подключения термопар ТПП(S) и ТПП(R);
• АТ для подключения датчиков с унифицированным сигналом тока 0…5 мА, 0(4)…20 мА;
• АН для подключения датчиков с унифицированным сигналом напряжения 0…1 В.

Входы могут быть только однотипными.

Модификация входов прибора выбирается пользователем при заказе.

К разным входам можно подключать датчики разных типов, если эти датчики относятся к одной модификации входов.

Цифровая фильтрация и коррекция входного сигнала УКТ38

ОВЕН УКТ38-Щ4 осуществляет цифровую фильтрацию входного сигнала от помех.

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

Сигнализация или двухпозиционное регулирование УКТ38

Сигнал с каждого входа прибора поступает на жестко закрепленный за ним двухпозиционный регулятор (компаратор, устройство сравнения), который чаще всего используется для сигнализации о выходе контролируемой величины за заданные пределы.

УКТ38-Щ4 имеет 4 типа сигнализации «Авария объекта» (4 типа логики срабатывания двухпозиционного регулятора):

• о снижении контролируемого параметра ниже заданной границы («прямой гистерезис»);
• о превышении контролируемым параметром заданной границы («обратный гистерезис»);
• о входе контролируемого параметра в заданные границы (П-образная логика);
• о выходе контролируемого параметра за заданные границы (U-образная логика).

Для каждого из 8-ми каналов контроля может быть задан свой тип сигнализации и своя уставка.

Выходные устройства прибора ОВЕН УКТ38-Щ4

В качестве выходных устройств в УКТ38-Щ4 установлены 2 электромагнитных реле.

Реле 1 «Авария объекта» срабатывает при выходе любого из контролируемых параметров за заданные для границы.

Реле 2 «Авария датчика» срабатывает:

• для термопреобразователей сопротивления – при обрыве или коротком замыкании датчика;
• для термопары – при обрыве.

Для заказа УКТ38 необходимо указать нужную модификацию:
