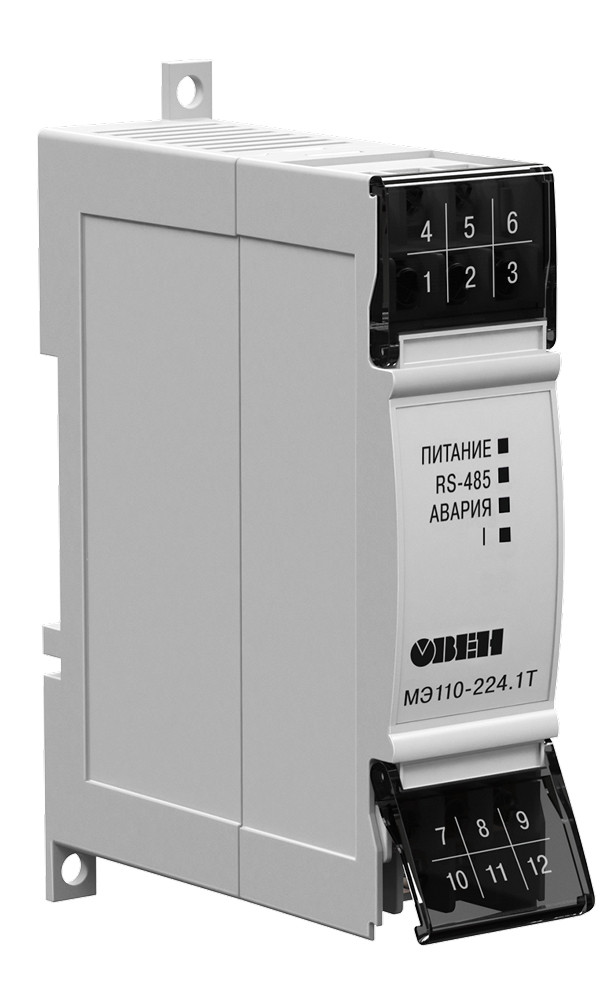

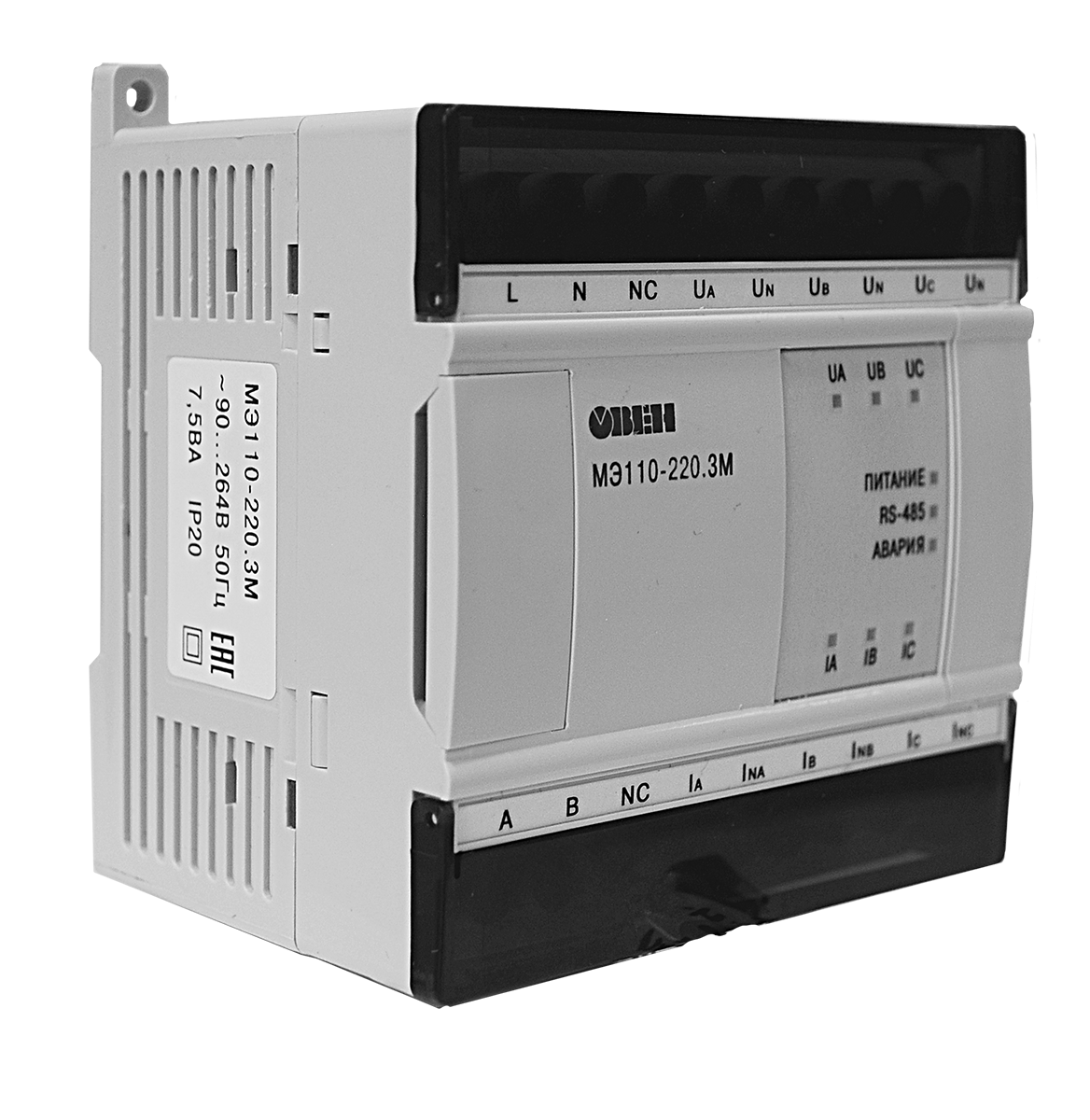

Модули МЭ110-224.1Т, МЭ110-224.1Н, МЭ110-224.1М, МЭ110-220.3М предназначены для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях и передачи результатов измерений в сеть RS-485.
Модификация
|
МЭ110-224.1Т
|
МЭ110-224.1Н
|
МЭ110-224.1М
|
МЭ110-220.3М
|
|
 |
 |
 |
 |
Входы
|
Количество каналов измерения
|
1
|
1
|
1
|
3
|
Время опроса входа
|
не более 1 с
|
Измерение фазного напряжения
|
Входной сигнал
|
действующее значение
|
–
|
~(40…400) В, 45…65 Гц
|
~(1…400) В,
45…65 Гц
|
с использованием внешних трансформаторов напряжения
|
–
|
~(4×10-2…4×106) В, 45…65 Гц
|
~(1×10-3…4×106) В,
45…65 Гц
|
Максимально допустимое значение, не более 1 с
|
–
|
800 В
|
Основная приведенная погрешность
|
–
|
±0,5 %
|
±0,25 %
|
Разрешающая способность
|
–
|
0,1 В
|
Входное сопротивление
|
–
|
не менее
500 кОм
|
Измерение линейного напряжения (межфазного)
|
Входной сигнал
|
действующее значение
|
–
|
~(2…580) В,
45…65 Гц
|
с использованием внешних трансформаторов напряжения
|
–
|
~(2×10-3…5,8×106) В,
45…65 Гц
|
Максимально допустимое значение, не более 1 с
|
–
|
800 В
|
Основная приведенная погрешность
|
–
|
±0,5 %
|
Разрешающая способность
|
–
|
0,1 В
|
Входное сопротивление
|
–
|
не менее
500 кОм
|
Измерение силы тока
|
Входной сигнал
|
действующее значение
|
0,02…5 А
|
–
|
0,02…5 А
|
0,005…5 А
|
с использованием внешних трансформаторов тока
|
2×10-5…5×105 А
|
–
|
2×10-5…5×105 А
|
0,005×10-3…50×103 А
|
Максимально допустимое значение, не более 1 с
|
–
|
10 А
|
Основная приведенная погрешность
|
±0,5 %
|
–
|
±0,5 %
|
±0,25 %
|
Разрешающая способность
|
–
|
0,001 А
|
Входное сопротивление
|
–
|
не более
0,01 Ом
|
Измерение полной, активной и реактивной мощности
|
Входной сигнал
|
действующее значение
|
–
|
0,02…2 кВА (кВт, кВАр)
|
с использованием внешних трансформаторов напряжения/тока
|
–
|
8×10-5…2×104 кВА (кВт, кВАр)
|
2×10-7…2×1011кВА (кВт, кВАр)
|
Основная приведенная погрешность
|
–
|
±1,0 %
|
±0,5 %
|
Разрешающая способность
|
–
|
1 кВА
(кВт, кВАр)
|
Измерение частоты первой гармоники
|
Действующая частота первой гармоники
|
–
|
45…65 Гц
|
Основная приведенная погрешность
|
–
|
±0,5 %
|
±0,15 %
|
Разрешающая способность
|
–
|
0,01 Гц
|
Измерение коэффициента мощности (cos φ)
|
Диапазон измерени (рабочем диапазоне мощности)
|
–
|
0…1
|
Основная погрешность
|
–
|
±2,0 %
при мощности
±3,0 %
при мощности ≥30 ВА
|
±1,0 %
|
Разрешающая способность
|
–
|
0,01
|
Измерение фазового угла
|
Диапазон измерения (рабочем диапазоне мощности)
|
–
|
10…170 °
|
Основная погрешность
|
–
|
±0,4 %
|
Разрешающая способность
|
–
|
1 °
|
Питание
|
Тип питания
|
универсальное ~230 В/=24 В
|
~230 В
|
Напряжение питания
|
переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
или
постоянное: =18…30 В (номинальное =24 В)
|
переменное: ~90…264 В (номинальное ~230 В) частотой
47…63 Гц
|
Потребляемая мощность
|
не более 5 ВА
|
не более 4 ВА
|
не более 5 ВА
|
не более 7,5 ВА
|
Конструктивное исполнение
|
Габаритные размеры
|
(110×76×27) ±1 мм
|
(96×73×110) ±1 мм
|
Степень защиты
|
IP20
|
Монтаж
|
на DIN-рейку / на стену
|
Условия эксплуатации
|
Температура окружающего воздуха
|
-20…+55 °С
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)
|
|
