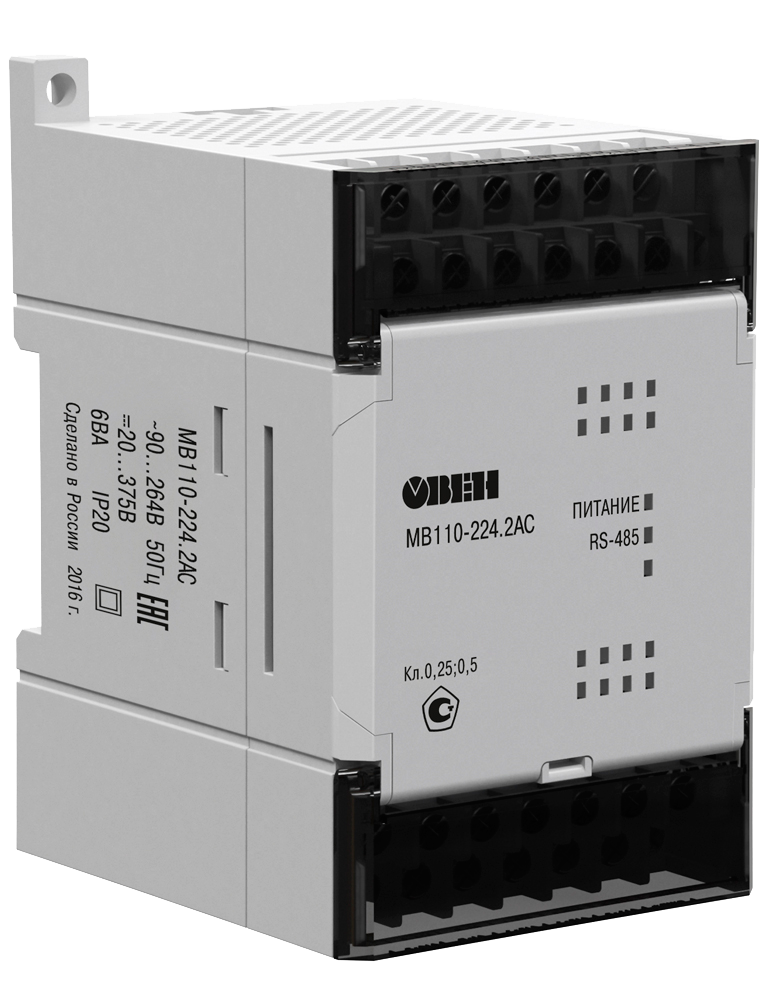

МВ110-224.2АС - Модуль аналогового ввода с быстрыми входами

Напряжение питания (универсальное):

• Переменного тока

от 90 В до 264 В (номинальное 230 В), частота от 47 до 63 Гц

• Постоянного тока

от 18 В до 30 В (номинальное 24 В)

Потребляемая мощность, не более

Предел основной приведенной погрешности

0,25 %

Предел дополнительной приведенной погрешности, вызванной изменением температуры на 10 °С в пределах рабочего диапазона температур

0,12 %

Разрешающая способность, не более:

• для диапазонов токов от 4 до 20 мА и от 0 до 20 мА

4 мкА

• для диапазона тока от 0 до 5 мА

1 мкА

• для диапазона напряжения от 1 до 10 В,

2 мВ

Количество аналоговых каналов измерения

2

Разрядность АЦП

10 бит

Входное сопротивление в режиме измерения тока от 0 до 20 мА и от 4 до 20 мА

от 130 до 250 Ом

Входное сопротивление в режиме измерения тока от 0 до 5 мА

от 130 до 500 Ом

Входное сопротивление в режиме измерения напряжения от 0 до 10 В, не менее

200 кОм

Период обновления результатов измерения по каждому каналу

5 мс ± 2 %

Режимы работы входных фильтров (общие для всех каналов)

• отключен;
• 50 Гц,  первого порядка;
• 50 Гц,  второго порядка;
• 50 Гц,  четвертого порядка;
• 200 Гц, первого порядка

Режимы работы выходных фильтров (индивидуальные для каждого канала)

• отключен;
• экспоненциальный;
• скользящего среднего,

Выходное напряжение встроенного источника питания

24 ± 3 В

Максимальный ток нагрузки встроенного источника питания

0,05 А

Интерфейс связи с мастером сети

RS-485

Максимальное количество приборов, одновременно подключаемых к сети RS-485, не более

32

Максимальная скорость обмена по интерфейсу RS-485

115200 бит/с

Протоколы связи, используемые для передачи информации

DCON, Modbus-ASCII, Modbus-RTU, ОВЕН

Габаритные размеры

(63 × 110 × 75) ± 1 мм

Степень защиты корпуса:

• со стороны передней панели

IP20

• со стороны клеммной колодки

IP00

Средняя наработка на отказ

60 000 ч

Средний срок службы

10 лет

Масса, не более

0,5 кг
