РИЗУР ДРУ-1ПМ Датчик-реле уровня жидкости
Цену уточняйте
- Под заказ
- Оптом и в розницу
Отправка с 02 августа 2025
РИЗУР ДРУ-1ПМ применяется в устройствах автоматики, системах автоматического контроля, регулирования и управления технологическими процессами во многих отраслях промышленности. Прибор преобразует в выходной сигнал (типа «сухой контакт) достижение контролируемой средой точки контроля.
Степень защиты датчика-реле РИЗУР ДРУ-1ПМ от проникновения твердых предметов и воды (по ГОСТ 14254 «Степень защиты, обеспечиваемая оболочками») IP54 или IP67 (определяется при заказе).

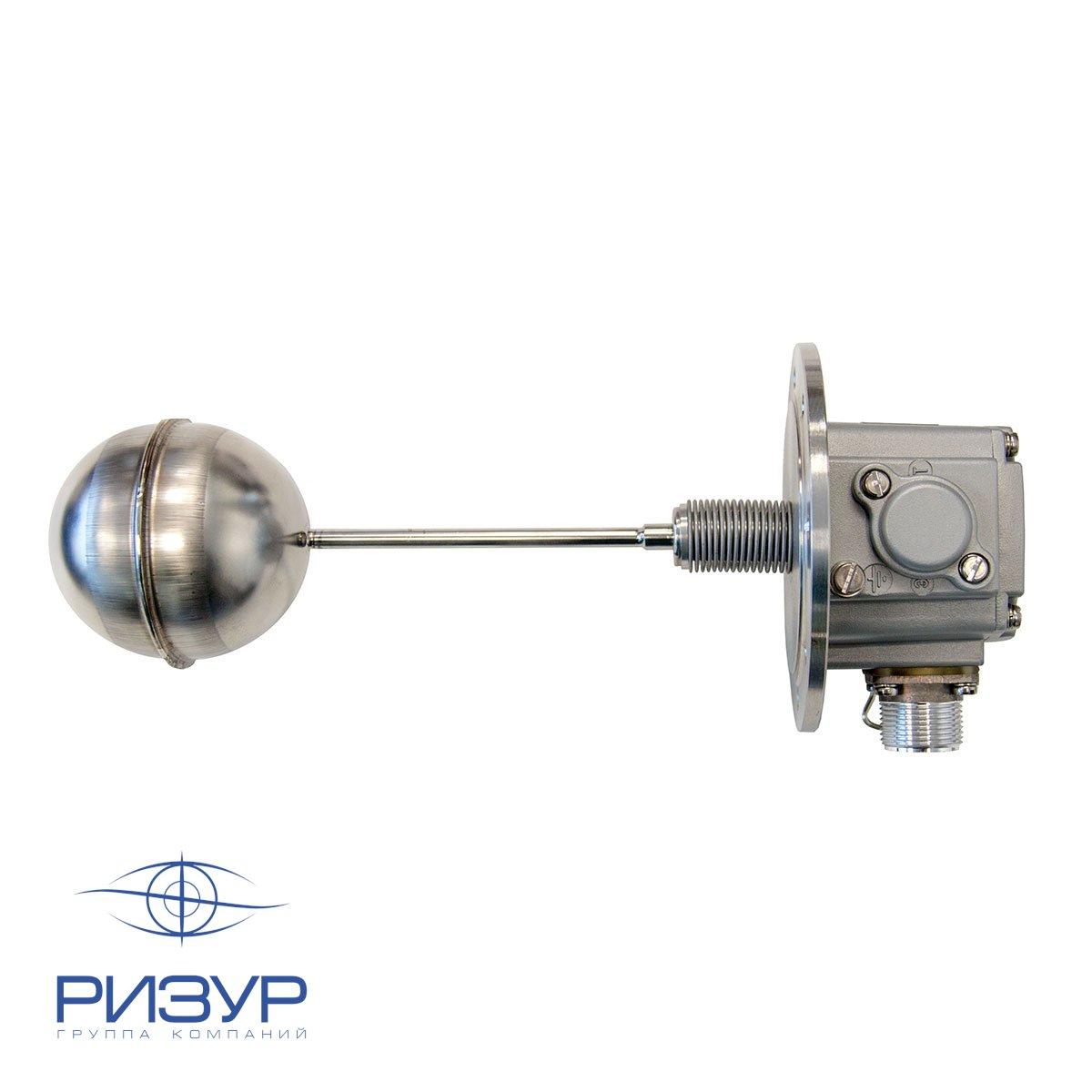

РИЗУР ДРУ-1ПМ при устанавливаются на системах и емкостях — горизонтально. Минимальная температура окружающей среды при эксплуатации датчика-реле — минус 50 °С, максимальная — плюс 60 °С. Прибор имеет несколько вариантов исполнений и выпускается как с видом взрывозащиты 0 Ex ia IIC T6…T3 Ga X для применения в устройствах, где возможно образование взрывоопасных смесей, так и без взрывозащиты.
Датчики-реле являются несамовоспламеняющимся, не поддерживают и не вызывают горение.
Устройство и принцип работы

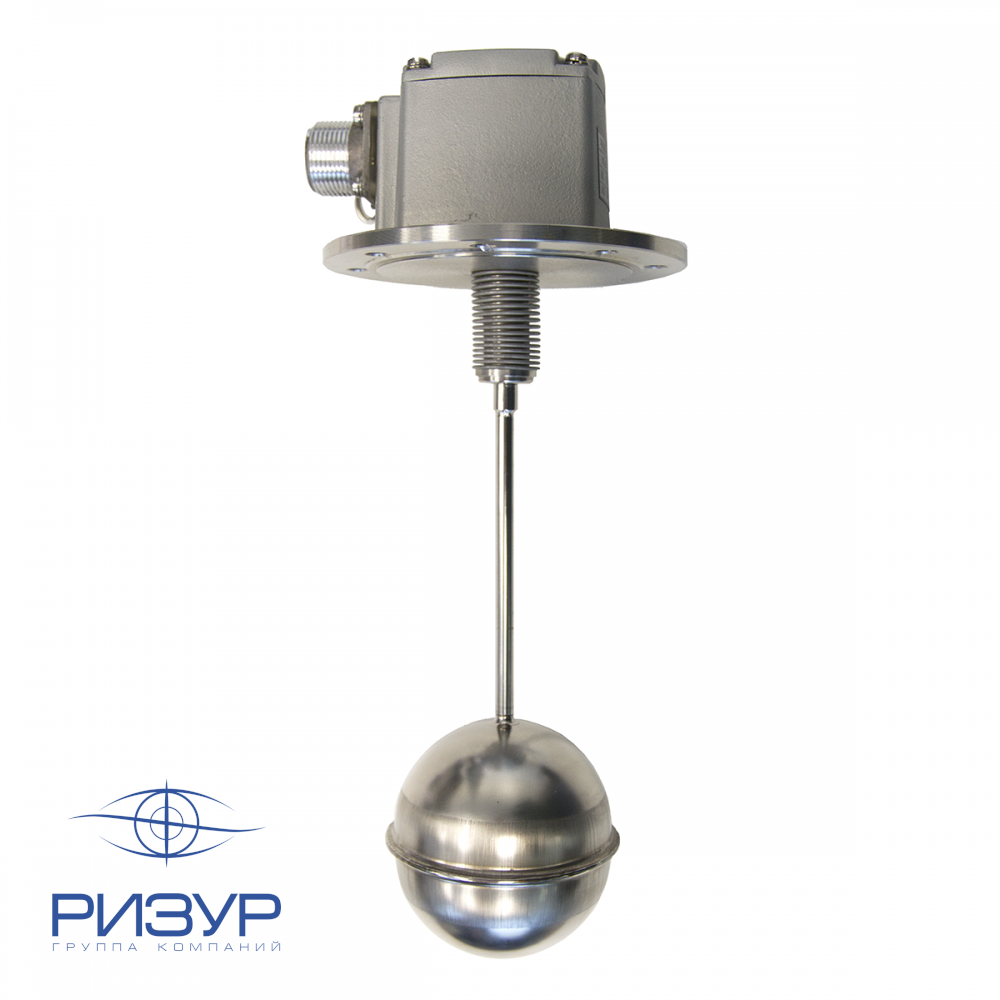

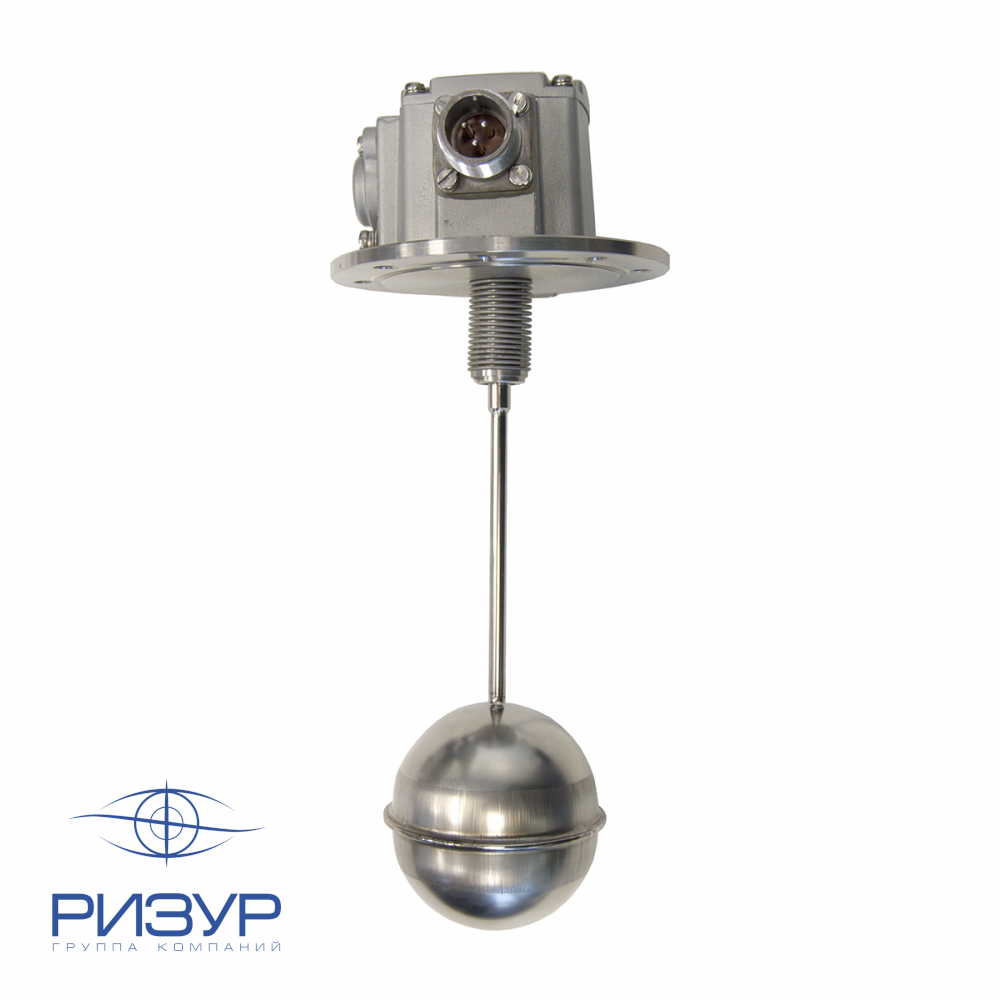

Датчик-реле РИЗУР ДРУ-1ПМ представляет собой моноблочную конструкцию и состоит из корпуса (с крышками), на который крепится штепсельный разъем, внутри корпуса расположены микропереключатель; поплавка, фланца и сильфона, приваренного к фланцу; стопорного устройства, обеспечивающего фиксацию поплавка при транспортировке %; для уплотнения корпуса с крышками и фланцем, а также соединения разъема с корпусом используются прокладки.
Принцип работы датчика-реле основан на изменении положения поплавка под воздействием выталкивающей силы контролируемой среды. Поплавок при своем перемещении рычагом воздействует на переключатель, включенный в электрические цепи сигнальных и пусковых устройств.
Схема электрического подключения
Технические характеристики
| Материал, контактирующий с рабочей средой | 12Х18Н10Т |
| Выходной сигнал | «сухой контакт» |
| Дифференциал | не более 25 мм |
| Электропрочность изоляции | не менее 1500 В |
| Вид взрывозащиты | 0 Ex ia IIC T6…T3 Ga X, без взрывозащиты |
| Степень защиты | IP54, IP67 |
| Климатическое исполнение | УХЛ 1 |
| Температура окружающей среды при эксплуатации, °С | -40...+60 -50….+70 |
| Относительная влажность воздуха при температуре 35+/-2 °С | 98 % |
| Контролируемая жидкость | Параметры контролируемой жидкости | |||
Температура, С° |
Рабочее избыточное давление, МПа (кгс/см²) |
Вязкость динамическая, Па•с | Плотность, г/см³ | |
| Вода, вода с хромпиком от 1,1 до 1,6% по весу воды |
+6...+105 | 0,8 (8) | 2,4 | 0,8...1,2 |
| Дизельное топливо | -50...+60 | |||
| Авиационное топливо | +6...+150 | |||
| Другие жидкости | -50...+160 | |||
|
Электрическая нагрузка на контакты выходного реле датчика-реле |
||||
|
Коммутируемый ток |
Максимальная коммутируемая мощность, В*А | |||
| Напряжение, В | Сила тока, А | Род тока | ||
| От 3 до 30 | От 0,5 до 4,0 | постоянный | активная |
70 |
| От 3 до 30 | От 0,5 до 2,0 | постоянный | индуктивная, t < 0,015 c | |
| До 250 | До 2,0 | переменный, 50 Гц | индуктивная, cos φ > 0.5 |
300 |
| До 250 | До 3,0 | переменный, 50 Гц | активная | |
| Основные атрибуты | |
|---|---|
| Производитель | Ризур |
| Страна производитель | Россия |
