Устройство и принцип работы РИЗУР-200
РИЗУР-200 представляет собой моноблочную конструкцию, состоящую из:- корпуса с крышкой, в которой расположено светопропускающее окно для световой индикации;
- электронного блока преобразователя, расположенного внутри корпуса;
- штуцера или фланца для подключения к объекту контроля;
- стержневого цилиндрического чувствительного элемента.
Принцип работы термодифференциального взрывозащищенного сигнализатора уровня и потока РИЗУР-200 (термоанемометрического датчика) основывается на контроле разности температур термометров сопротивлений, находящихся в контролируемой среде.
Активный термометр сопротивления подогревается выше температуры контролируемой среды на заданное значение. Пассивный термометр измеряет температуру контролируемой среды. Разница температур пропорциональна значениям расхода, плотности, скорости потока и т.д. в зависимости от условий применения сигнализатора.
Типы модификаций РИЗУР-200
Сигнализаторы могут использоваться для контроля нескольких физических параметров контролируемых сред. В зависимости от модификации сигнализатор серии РИЗУР-200 может выполнять несколько видов контроля:
- Контроль уровня жидкости по одному каналу (контроль границы раздела двух сред: жидкость/газ);
- Контроль уровня жидкостей по двум каналам (контроль границ разделов трех сред: жидкость/жидкость/газ);
- Контроль скорости потока по одному каналу (контроль наличия/отсутствия потока);
- Контроль скорости потока по двум каналам (контроль скорости потока);
- Контроль уровня жидкости по одному каналу и контроль скорости потока по одному каналу.
При указанных выше видах контроля достижение заданных значений контролируемого параметра сопровождается сигналами светодиодных индикаторов.

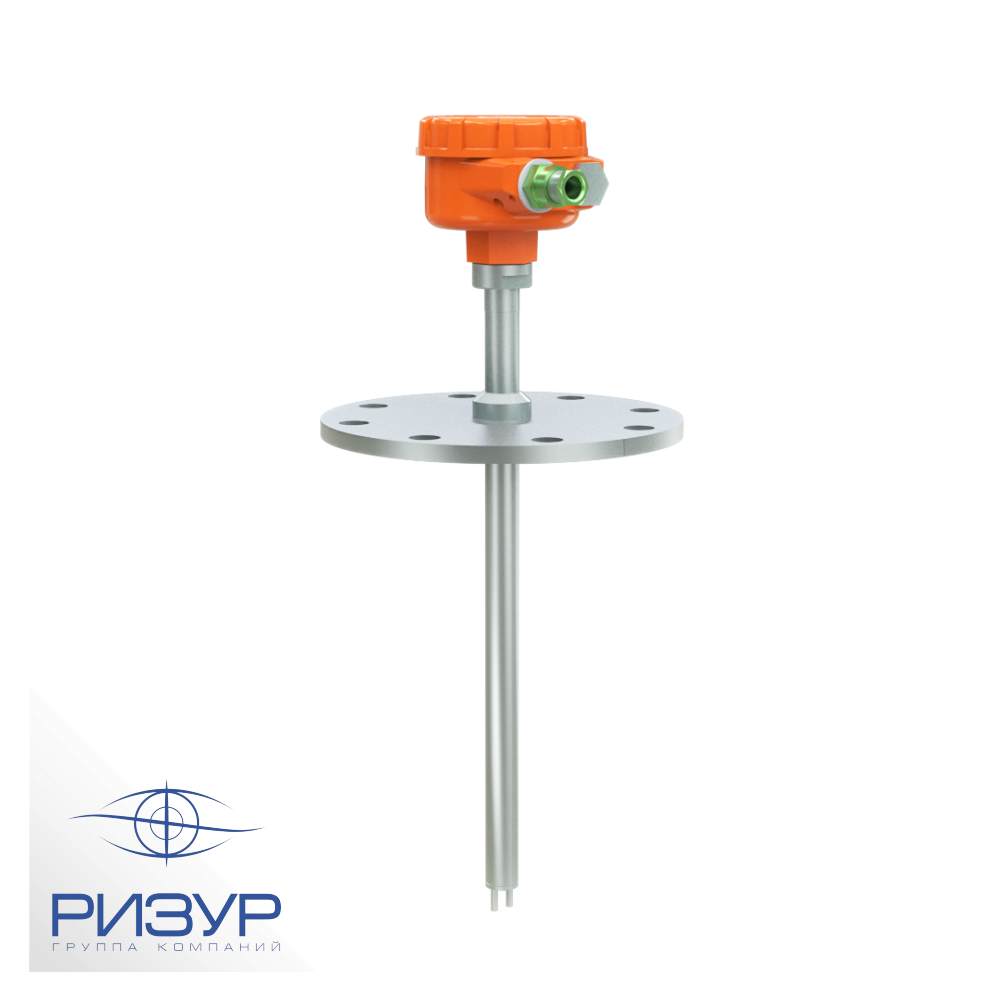

РИЗУР-200 с фланцевым присоединением

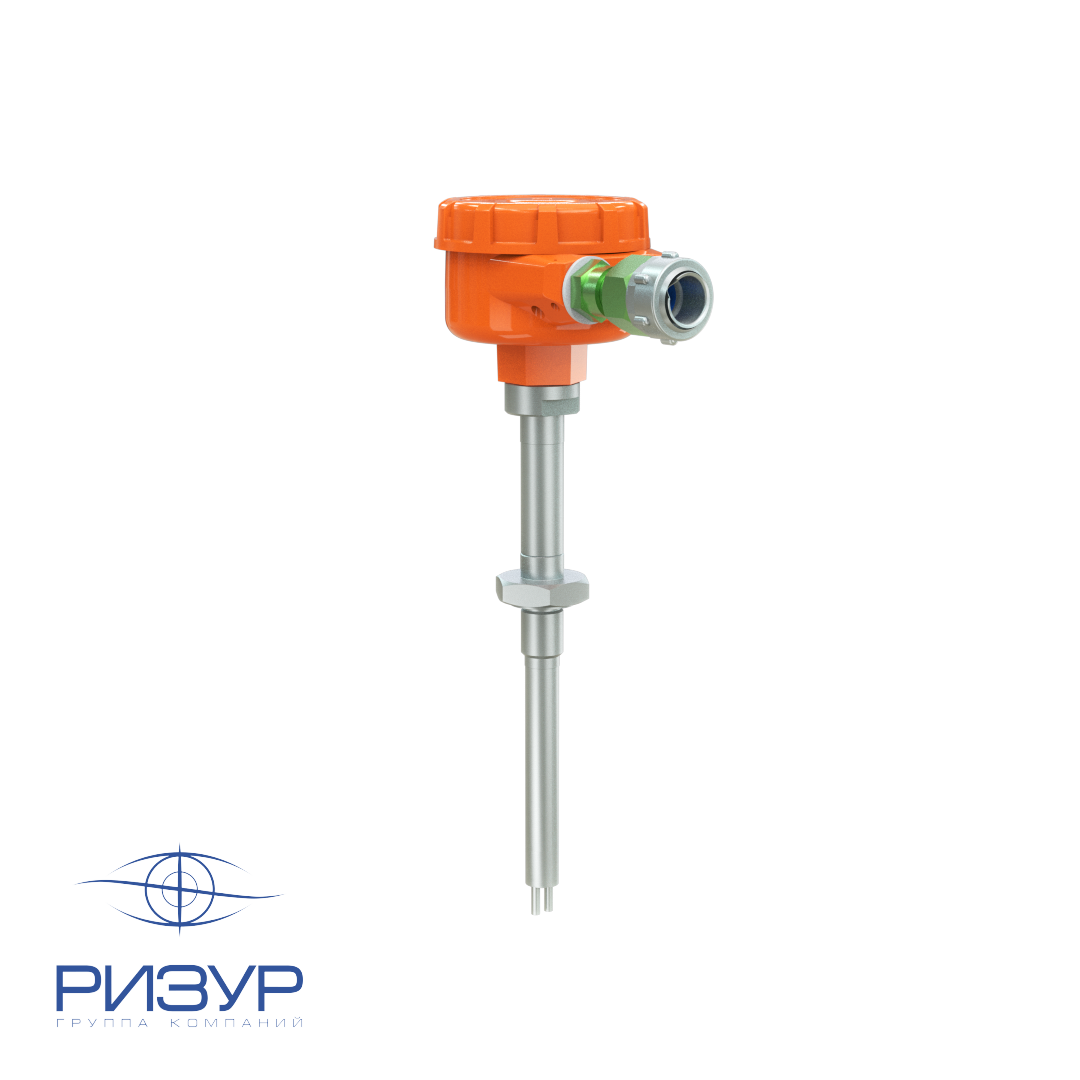

РИЗУР-200 с резьбовым присоединением
Технические характеристики РИЗУР-200
Температура окружающей среды,°С | - 40…+60 - 40…+75 - 60… +75 (по согласованию) |
Температура рабочей среды, °С | -60…+150 |
Давление рабочей среды, МПа | 16 |
Диапазон скоростей потока, м/с - для жидких сред - для газообразных сред |
0,003…1,5 (для жидких сред) 0,3…50 (для газообразных сред) |
Напряжение питания, В пост./пер. Ток | 24 |
Пределы допускаемых отклонений напряжения питания, В | 14...36 |
Потребляемая мощность , Вт, не более | 5 |
Нагрузка на контакты выходных реле | 250В, 1А, 30 ВА(Вт) |
Регулируемая задержка срабатывания реле, С | 1, 3, 10, 30 (по заказу возможно иное) |
Степень защиты корпуса | IP65, IP67, IP68 (по специальному заказу) |
Маркировка взрывозащиты | 1Ex db IIC T6…Т5 Gb X 0Ex ia IIC T6…Т5 Ga X 1Ex ib IIC T6…Т5 Gb X без взрывозащиты |
Материал корпуса | Алюминиевый сплав 12Х18Н10Т / AISI321 |
Материал сигнализатора контактирующий с контролируемой средой | 12Х18Н10Т / AISI321 (по заказу возможно иное) |
Длина чувствительного элемента, мм | 50…3000 |
Количество кабельных вводов | 1 или 2 (определяется при заказе) |
Ориентация прибора в пространстве при монтаже на объекте | произвольная (ориентация по потоку) |
Средний срок службы, лет | 15 |
Код заказа на термодифференциальный сигнализатор уровня и потока РИЗУР-200
Пример записи при заказе:
РИЗУР-200 - | 0 - | 50 - | Д2 - | 100 - | 16 - | Д - | 0 - | М - | 40/1,6/1066 - | 0 - | 0 |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
1. Модель | |
РИЗУР – 200 | Двухканальный контроль уровня (раздел жидкость/жидкость/газ) |
2. Материал корпуса | |
0 | Алюминий (стандарт) |
1 | Нерж. сталь 12Х18Н10Т/AISI321 |
3. Длина L погружаемой части датчика | |
50 | 50 мм (стандартная длина ЧЭ) |
XX | Указать необходимую длину ЧЭ в мм (от 50 мм до 3000) |
4. Присоединение к процессу | |
М1 | Резьбовое - штуцер М20*1,5 |
М2 | Резьбовое - штуцер М27*1,5 |
Д1 | Резьбовое - штуцер G ¾" (стандарт) |
Д2 | Резьбовое - штуцер G1" |
Н3 | Резьбовое - накидная гайка G ¾" |
Н0 | Резьбовое - накидная гайка M30x2 |
X | Спец. присоединение к процессу - резьбовое, фланцевое, под приварку и др. (указывается письменно вне кода заказа) |
5. Температура процесса | |
100 | -60 ... +100 °С (стандарт) (длина ножки А=100 мм) |
150 | 60 ... +150 °С (длина ножки А=100 мм) |
Х | Спец. температурные условия (указывается письменно вне кода заказа) |
6. Давление процесса | |
10 | До 1,0 МПа |
25 | До 2,5 МПа |
63 | До 6,3 МПа |
100 | До 10,0 МПа |
160 | До 16,0 МПа |
X | Спец. исполнение по заказу (указывается письменно вне кода заказа) |
7. Вид взрывозащиты прибора | |
Н | Без взрывозащиты |
Д | 1Ex db IIC T6…Т5 Gb X - взрывонепроницаемая оболочка |
И | 0Ex ia IIC T6…Т5 Ga X - искробезопасная цепь |
Б | 1Ex ib IIC T6…Т5 Gb X - искробезопасная цепь |
8. Выходной сигнал | |
0 | Сухой контакт SPDTx2 |
9. Кабельный ввод | |
0 | Без кабельных вводов (заглушка М20х1,5) |
М | Один кабельный ввод М20х1,5 для небронированного кабеля |
ММ | Два кабельных ввода М20х1,5 для небронированного кабеля |
Б | Один кабельный ввод М20х1,5 для бронированного кабеля |
ББ | Два кабельных ввода М20х1,5 для бронированного кабеля |
X | Специальное исполнение (количество и тип кабельных вводов указывается письменно вне кода заказа) |
10. Параметры рабочей среды | |
XX/XX/XX | Температура, °С/Давление, МПа/Плотность среды, кг/м³ |
11. Необходимость уровнемерной колонки | |
0 | Без уровнемерной колонки |
КБУ | В комплекте с уровнемерной колонкой* |
*Необходимо приложить код заказа уровнемерной колонки или заполненный опросный лист на уровнемерную колонку |
|
12. Необходимость укрытия термочехлом | |
0 | Без термочехла |
ТЧ | В комплекте с термочехлом* |
* Необходимо приложить заполненный опросный лист на термочехол РИЗУР |
Основные атрибуты | |
---|---|
Производитель | Ризур |
Страна производитель | Россия |
- Цена: Цену уточняйте
