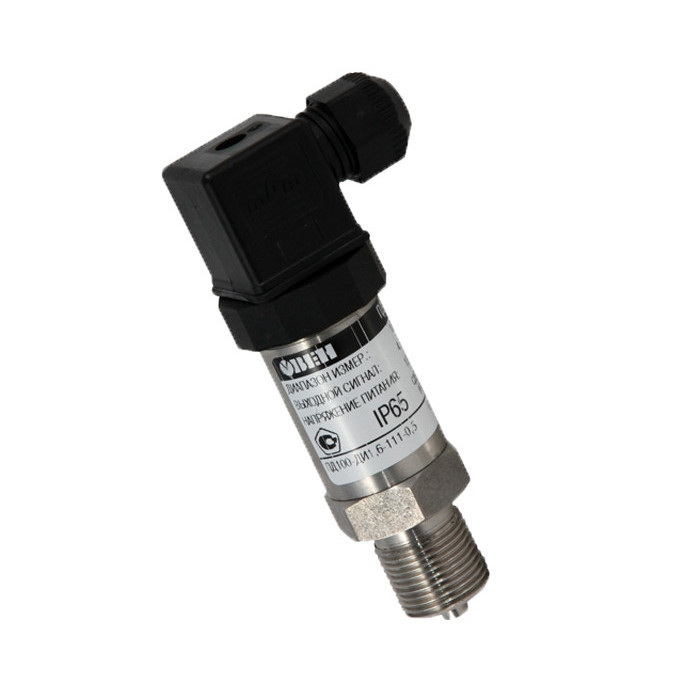

Преобразователь давления ПД100 используется для регулирования технологических процессов в системах автоматического контроля на промышленных предприятиях.

ПД100 основные функции:
- измерение давления, не превышающего верхний предел измерения, в неагрессивных жидких и газообразных средах
- во взрывозащищенном исполнении – работа во взрывоопасных зонах
- непрерывное преобразование измеряемого давления (абсолютного, избыточного, гидростатического, дифференциального, разрежения) в унифицированный выходной сигнал постоянного тока 4–20 мА и (или) цифровой сигнал интерфейсов HART или RS-485
- цифровая фильтрация (демпфирование) преобразованного сигнала
- передача полученного сигнала по цифровым интерфейсам к другим приборам системы
Диапазоны верхних пределов измерения давления для однопредельных преобразователей ПД100
Тип измеряемого давления | Верхний предел измерений |
ДА | от 1 кПа до 10 МПа |
ДИ | от 100 Па до 100 МПа |
ДД | от 100 Па до 10 МПа |
ДГ | от 1 кПа до 2,5 МПа |
ДВ | от –100 Па до –100 кПа |
ДИВ | от –100 Па до –100 кПа (разрежение), от 100 Па до 250 кПа (избыточное) |
Габаритные размеры на примере ПД100-ДИ1,6-111-1,0 (также актуально для ПД100-ДИ1,0-111-1,0 и других модификаций ПД100 серии 111 и 171, а также для класса точности 0,5%)

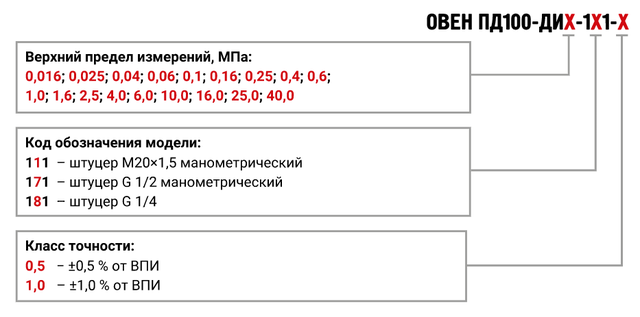

Подобрать маркировку преобразователя давления ПД100 можно в соответствии с таблицей:
Примеры маркировки преобразователей давления:
ПД100-ДИ1,0-111-1,0 - Преобразователь общепромышленный избыточного давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали присоединительной резьбой М20х1,5 с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 1,0% ВПИ исполнение стандартное
ПД100-ДИ0,6-171-0,5 - Преобразователь общепромышленный избыточного давления на диапазон 0…0,6 МПа с мембраной из нержавеющей стали присоединительной резьбой G1/2' с электроразъёмом DIN43650 выходным сигналом 4-20 мА и основной погрешностью 0,5% ВПИ исполнение стандартное
Характеристики
Основные | |
---|---|
Производитель | ОВЕН |
