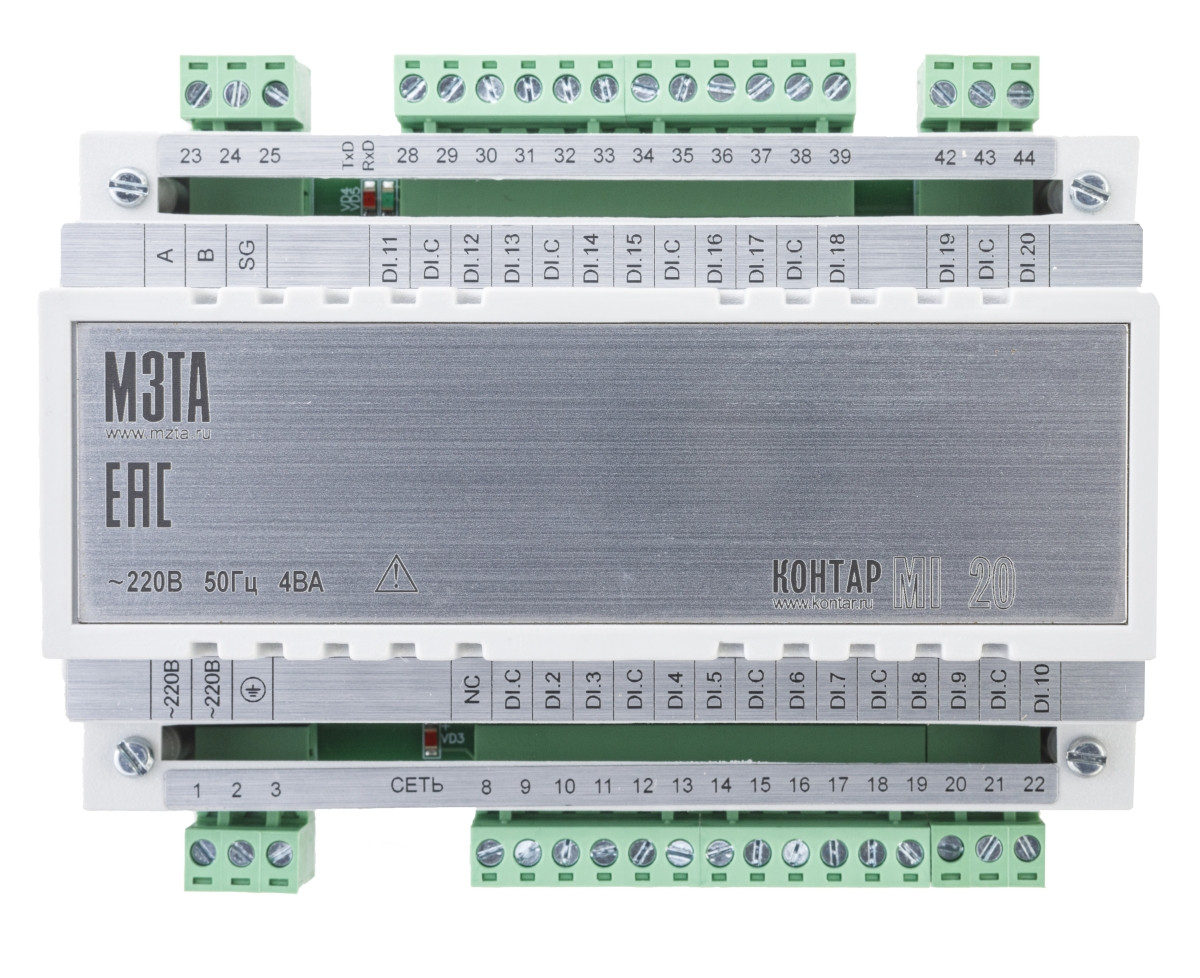

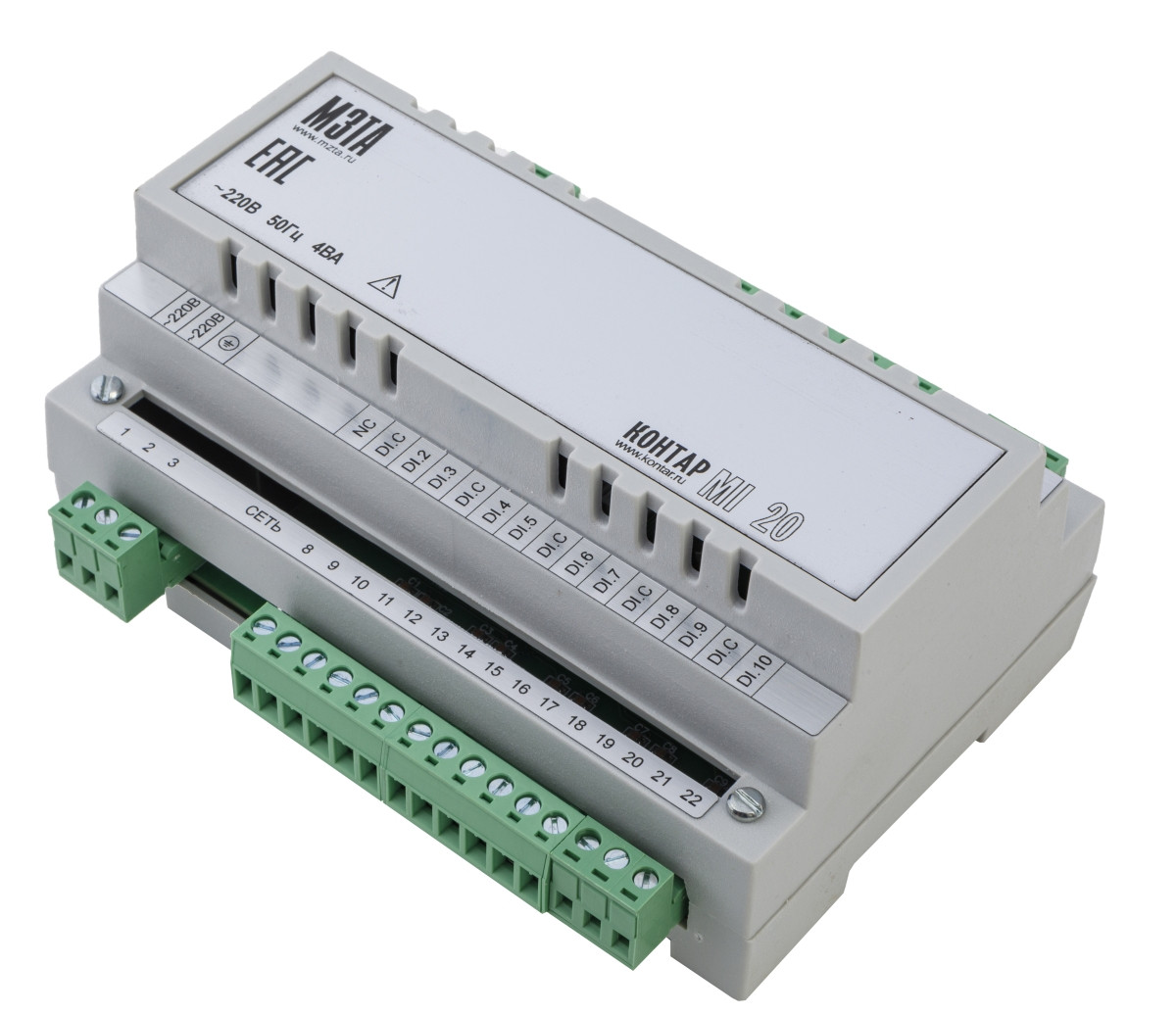

Счетчик импульсов MI20 входит в состав программно-технического комплекса КОНТАР. Предназначен для поквартирного учета потребления энергоресурсов (количества потребляемой холодной и горячей воды) на объектах ЖКХ.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
▪ Прием импульсных сигналов от приборов учета (водосчетчиков и пр.).
▪ Энергонезависимое хранение накопленных импульсов.
▪ Передача накопленных импульсов по протоколу Modbus RTU в контроллер MC8, MC12, ML9 или в компьютер.
В память модуля записана операционная система, которая обеспечивает самодиагностику, обработку данных импульсных входов, связь по интерфейсу RS485.
В память модуля функциональный алгоритм не загружается. В состав функционального алгоритма контроллера МС8, МC12 или ML9, к которому подключается модуль, должен входить алгоблок MI20 - Счетчик импульсов MI20 (см. описание этого алгоблока в справке к программе КОНГРАФ).
Для конфигурирования параметров счетчика, считывания показаний и настроечных коэффициентов при проведении поверки, используется программа MI20Service. Эту программу можно скачать с сайта www.mzta.ru.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
▪ Температура воздуха – от 5 до 50 °С
▪ Относительная влажность – не более 80 %, без конденсата
▪ Атмосферное давление – от 86 до 106.7 кПа
▪ Вибрация – амплитуда не более 0.1 мм с частотой не более 25 Гц
▪ Напряжение поперечной помехи: амплитуда - не более 500 мВ с частотой 50 Гц
▪ Напряжение продольной помехи: амплитуда - не более 100 В с частотой 50 Гц
▪ Агрессивные и взрывоопасные компоненты в окружающем воздухе должны отсутствовать.
ПИТАНИЕ:
▪ Напряжение - ~220 В (допускается от 187 до 242 В)
▪ Частота - от 48 до 62 Гц
▪ Потребляемая мощность – не более 4 ВА КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
▪ Масса – не более 0.4 кг
▪ Монтаж – на DIN-рейку шириной 35 мм
▪ Подключение внешних соединений – 35 разъемно-винтовых клемм
▪ Степень защиты – IP20
ДИСКРЕТНЫЕ ВХОДЫ:
▪ Общее количество – 20
▪ 1 вход (DI.1, обозначен как NC) служебный, для контроля внешнего питания
▪ 13 входов (DI.2-DI.14) с частотой коммутации до 10 кГц, для подключения частотных датчиков
▪ 6 входов (DI.15-DI.20) с частотой коммутации до 0.5 Гц, для подключения дискретных датчиков
▪ Вид сигнала - "сухой" ключ
▪ Напряжение на ключе – не менее 1.5 В постоянного тока
▪ Ток через ключ – не менее 5 мА постоянного тока
▪ Ток утечки ключа - не более 0.05 мА
ГАЛЬВАНИЧЕСКАЯ ИЗОЛЯЦИЯ
▪ Цепи питания счетчика / остальные цепи - 500 В
ИНТЕРФЕЙС
▪ Тип - RS485
▪ Частота - 9600 Бод
▪ Протокол - Modbus RTU
▪ Вид сигнала – 8 бит данных, без контроля четности, 1 стоповый бит
▪ Назначение - для подключения к контроллеру МС8, МС12 или ML9
