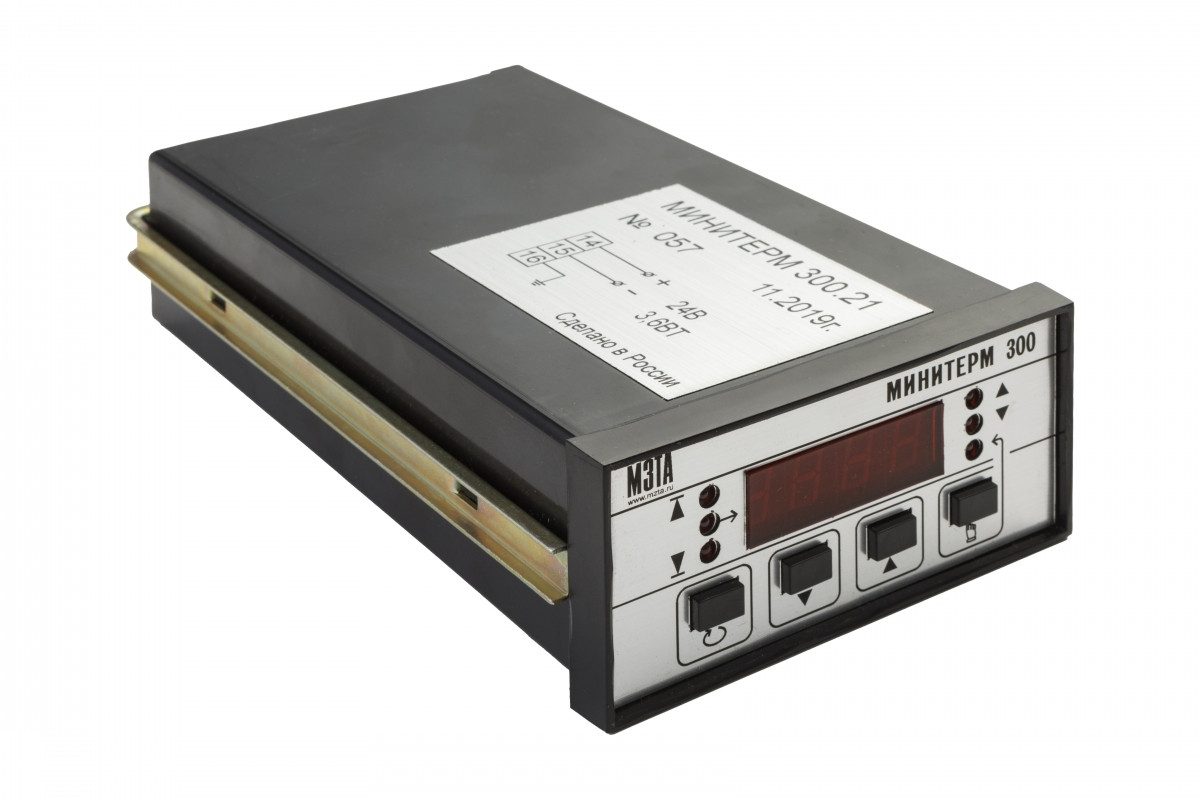

Регуляторы МИНИТЕРМ 300 предназначены для регулирования, в том числе программного, различных технологических параметров, например температуры, давления, разрежения, расхода, уровня жидкости и т.п.
Применяются для автоматизации печей и сушильных камер; котлоагрегатов и систем теплоснабжения; водо- и воздухоподогревателей; климатических камер и кондиционеров; термостатов и стерилизаторов, установок для переработки пластмассы и пищевых продуктов, а также многих других процессов и установок.
Основная отличительная особенность приборов это простота эксплуатации: оператор имеет доступ к наблюдению за регулируемой величиной (например, температура в °C), изменению задания, ручному управлению и программному регулированию.
Функциональные возможности
- ПИД-, ПИ-, ПД-, П-регулирование с импульсным или аналоговым выходным сигналом, а так же двухпозиционное регулирование.
- Возможность формирования программного задания в виде произвольной кусочно-линейной функции времени с участками произвольного наклона (имеются специализированные исполнения с различным количеством участков). Логическое управление программным задатчиком (стоп, пуск, сброс).
- Возможность настраиваться автоматически на оптимальную динамику процессов регулирования перед включением в работу.
- В импульсном регуляторе – возможность использования аналогового выхода в качестве сигнала, линейно зависящего от регулируемого параметра (например для вывода на самописец).
- Защита от обрыва цепи датчика.
- Сигнализация верхнего и нижнего предельных отклонений регулируемого параметра от заданного значения.
- Цифровая индикация параметров в натуральных физических единицах или в процентах.
- Диагностика отказов регулятора.
- Энергонезависимая память.
- Связь кольца, содержащего до 16 регуляторов, с верхним уровнем управления (ПК, контроллер МС8) по протоколу RS232C для передачи информации о входах, параметрах настройки регуляторов, а также изменение задания и других параметров по командам с верхнего уровня.
Исполнения
Базовые исполнения регуляторов:
Наименование | Аналоговые входы |
---|---|
МИНИТЕРМ 300.01 | 5 входов для датчиков 0-50 мВ, 0-5 мА, 0-10 В, 0(4)-20 мА постоянного тока |
МИНИТЕРМ 300.21 | 1 или 2 входа для термометров сопротивления (градуировки 50М, 50П, 100М, или 100П в любом сочетании) 1 вход для датчика 0-50 мВ, 0-5 мА, 0-10 В, 0(4)-20 мА постоянного тока |
МИНИТЕРМ 300.31 | 1 вход для термопары (по выбору) ХА(К), ХК(L) или ПП(S) (другие виды термопар в специализированных модификациях) с обеспечением линеаризации, а также компенсацией холодных спаев 2 входа для датчиков постоянного тока 0-50 мВ, 0-10 В, 0-5 мА, 0(4)-20 мА |
Все исполнения отличаются только программой, «зашитой» в ПЗУ соответствующего регулятора. Наряду с базовыми исполнениями разработаны на той же аппаратной основе специализированные модификации для конкретных задач (см. раздел Перечень групп исполнений регуляторов МИНИТЕРМ 300 и МИНИТЕРМ 400).
В комплекте с регуляторами МИНИТЕРМ 300 используются:
- Тиристорные усилители мощности с встроенным источником питания У300, У330М, У330.Р2 М, У340, У13Н, У14.3, У14.1.Р3 или У24 для различных типов нагрузок (однофазные электродвигатели, трехфазные электродвигатели и электронагреватели). Регуляторы могут также управлять электрическими, электропневматическими и электро- гидравлическими позиционерами с входным сигналом постоянного тока или напряжения.
- Серия групповых источников питания П300, в том числе с встроенными реле. В случае, если используется тиристорный усилитель мощности У300, У330 М, У330.Р2 М, У340, У24, У13Н, У14.3, У14.1.Р3, источник питания не требуется.
- В случае использования связи с верхним уровнем управления может поставляться преобразователь RS232 / токовая петля типа И300.
Технические характеристики
ПИТАНИЕ
- Напряжение – (24 ± 6) В постоянного тока
при амплитуде переменной составляющей от 0.4 до 1.5 В
(обеспечивается источником, встроенным в тиристорный усилитель мощности У300, У330 М, У340, У330.Р2 М, У13Н, У14.3, У14.1.Р3, У24, или групповым источником питания серии П300, в том числе со встроенными реле) - Потребляемая мощность – не более 3.6 ВА

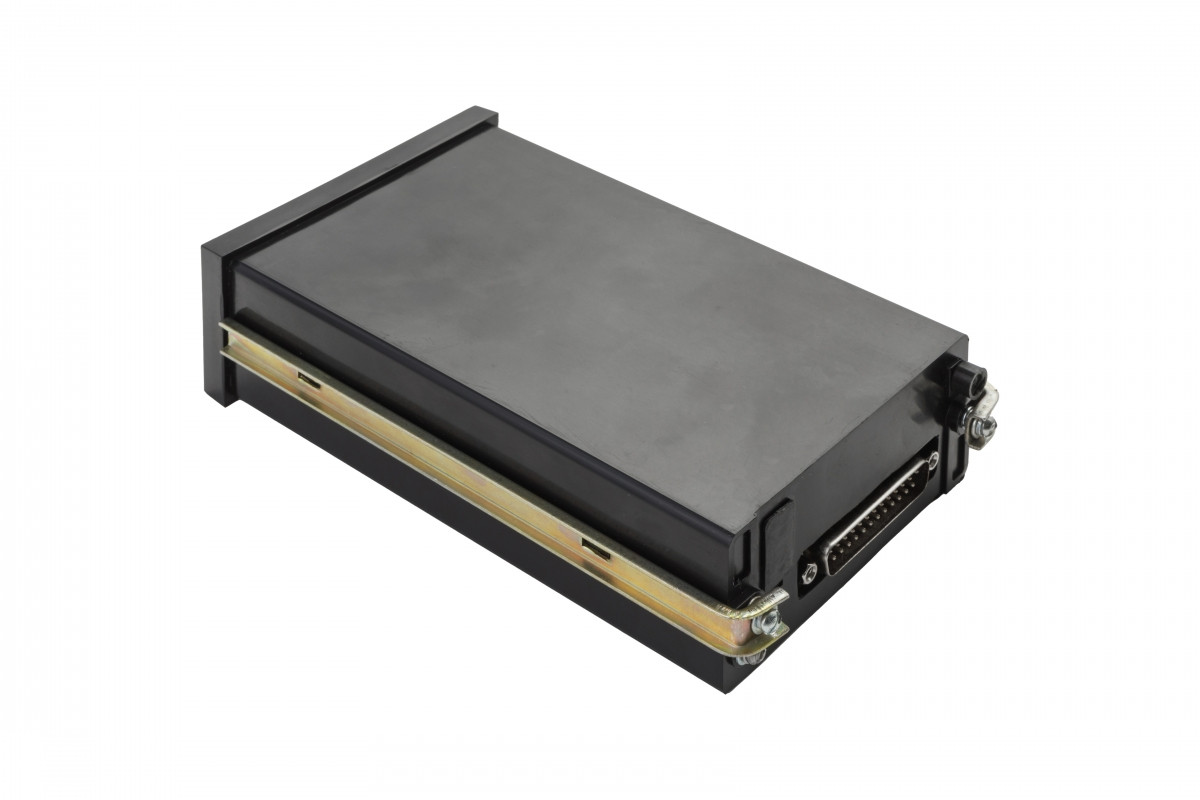

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры – 48х96х160 мм
- Масса – не более 0.6 кг
- Монтаж – щитовой
ТОЧНОСТЬ УСТАНОВКИ ЗАДАНИЯ
- Для исполнения МИНИТЕРМ 300.01 – 0.1% или 0.001, 0.01, 0.1, 1.0 натуральных физических единиц (по выбору, например, кПА, мм и т.п.)
- Для исполнений МИНИТЕРМ 300.21, МИНИТЕРМ 300.31 – 0.1°С
АНАЛОГОВЫЕ ВХОДЫ
- Количество и вид – в зависимости от исполнения
- Основная погрешность измерения:
- для сигналов 0-5 мВ постоянного тока – не более 0.25%
- для сигналов термометров сопротивления 50П, 50М, 100П, 100М – не более 0.4%
- для сигналов термопар:
- ХА(К) – не более 0.3%
- ХК(L) – не более 0.5%
- ПП(S) – не более 1.0%
ДИСКРЕТНЫЕ ВХОДЫ
- Количество – 2
- Вид – для подключения внешних «сухих» ключей (транзисторных или контактных)
- Коммутирующая способность – до 15 В, 10 мА
- Падение напряжения на замкнутом ключе – не более 0.5 В
- Ток разомкнутого ключа – не более 0.05 мА
- Назначение – логическое управление программным задатчиком (пуск, стоп, сброс)
ИМПУЛЬСНЫЙ ВЫХОД
- Вид – «сухой» транзисторный ключ (45 В, 0.15 А), либо 0; 24 В постоянного тока
- Назначение – для управления пусковым устройством исполнительного механизма (для регулятора с импульсным выходом) или усилителем мощности У300, У330 М, У330.Р2 М, У340 или У24), по трехпроводной схеме подключения
ДИСКРЕТНЫЕ ВЫХОДЫ
- Назначение и количество:
- для сигнализации верхнего и нижнего предельных отклонений регулируемого параметра от задания – 2
- для сигнализации отказа – 1
- Тип и параметры выходов – «сухой» транзисторный ключ (45 В, 0.15 А)
АНАЛОГОВЫЙ ВЫХОД
- Вид (по выбору) – 0-10 В либо 0-5 мА постоянного тока (0-20 мА либо 4-20 мА - по спец заказу)
- Назначение:
- для регуляторов с импульсным выходом – для подключения внешнего регистратора (самописца) регулируемого параметра (например температуры)
- для регулятора с аналоговым выходом - в качестве выходного сигнала регулятора
ИНТЕРФЕЙС
- RS232
Примечания:
- Градуировка термопары или термометра сопротивления, вид выхода и т.д. выбираются пользователем путем установки параметров регулятора.
- В исполнении МИНИТЕРМ 300.21 термометры сопротивления подключаются непосредственно ко входу регулятора.
- В исполнении МИНИТЕРМ 300.31 термопары подключаются через устройство КХС-М, входящее в комплект регулятора и обеспечивающее компенсацию термо-Э.Д.С. холодных спаев.
- Во всех модификациях сигналы постоянного тока 0-50 мВ подаются на входы регулятора непосредственно, а сигналы 0-10В; 0-5 мА, 0(4)-20 мА – через устройства соответственно ВП10М, ВП05М, ВП20М (для исполнения МИНИТЕРМ
300.01 – входят в комплект поставки а для исполнений МИНИТЕРМ 300.31, МИНИТЕРМ 300.21 – поставляются по заказу).
- В исполнениях МИНИТЕРМ 300.21, МИНИТЕРМ 300.31 вместо одного из датчиков постоянного тока может подключаться реостатный (потенциометрический) датчик до 2.2 кОм.
- В исполнении МИНИТЕРМ 300.01 вместо трех датчиков постоянного тока могут подключаться реостатные (потенциометрические) датчики до 2.2 кОм.
- По заказу может быть поставлены пользовательские программы для персонального компьютера, обеспечивающие организацию интерфейсной связи с кольцом регуляторов МИНИТЕРМ 300 и отображение всей информации в удобной для пользователя форме.
- Протокол обмена, адресную карту ОЗУ регулятора для разработки пользователем собственных программ для компьютера и прочее программное обеспечение можно скачать с сайта МЗТА.
- Цена: Цену уточняйте
