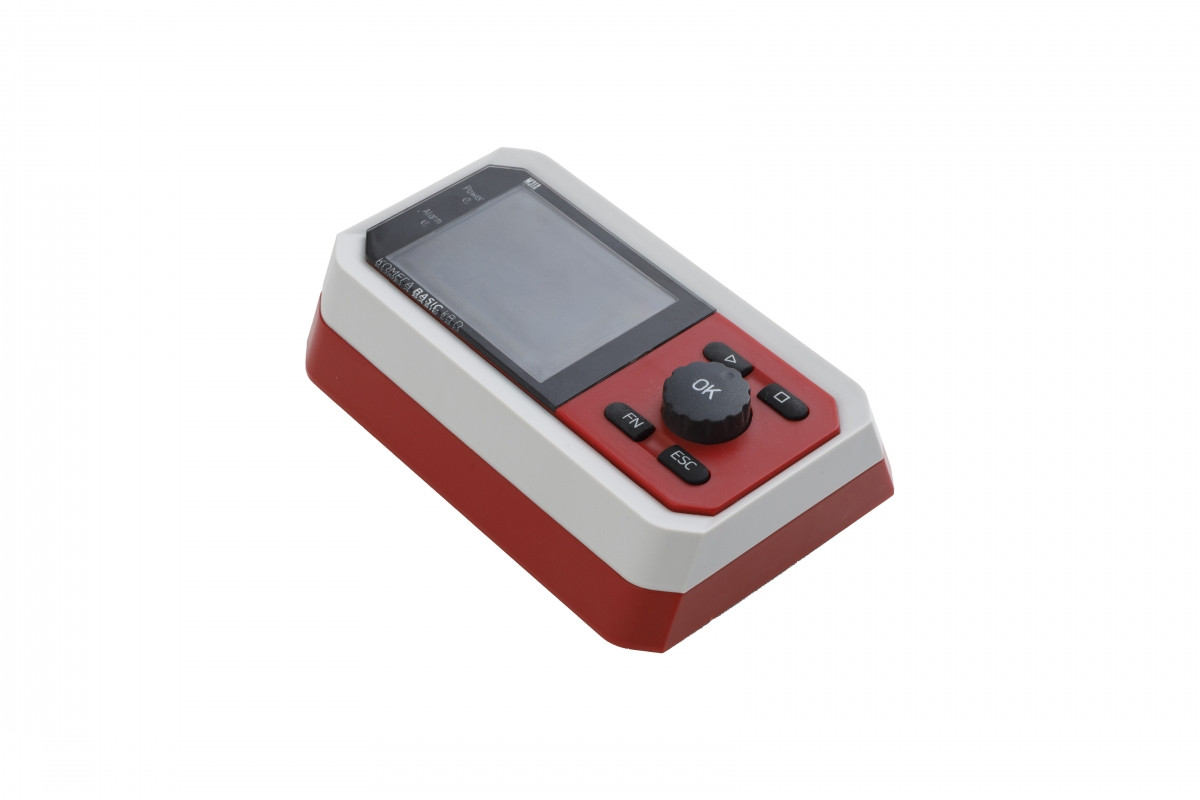

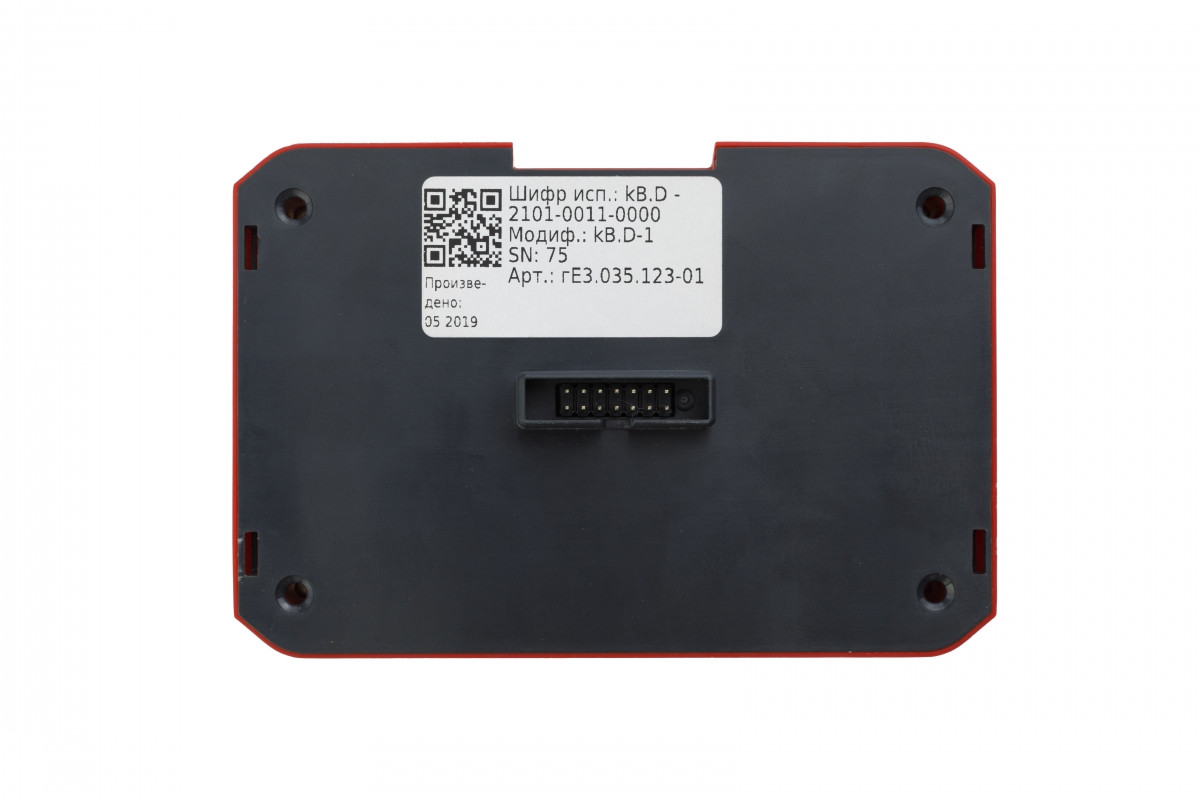

Модули дисплейные kВ.D применяются совместно с модулями базовыми kВ.М.

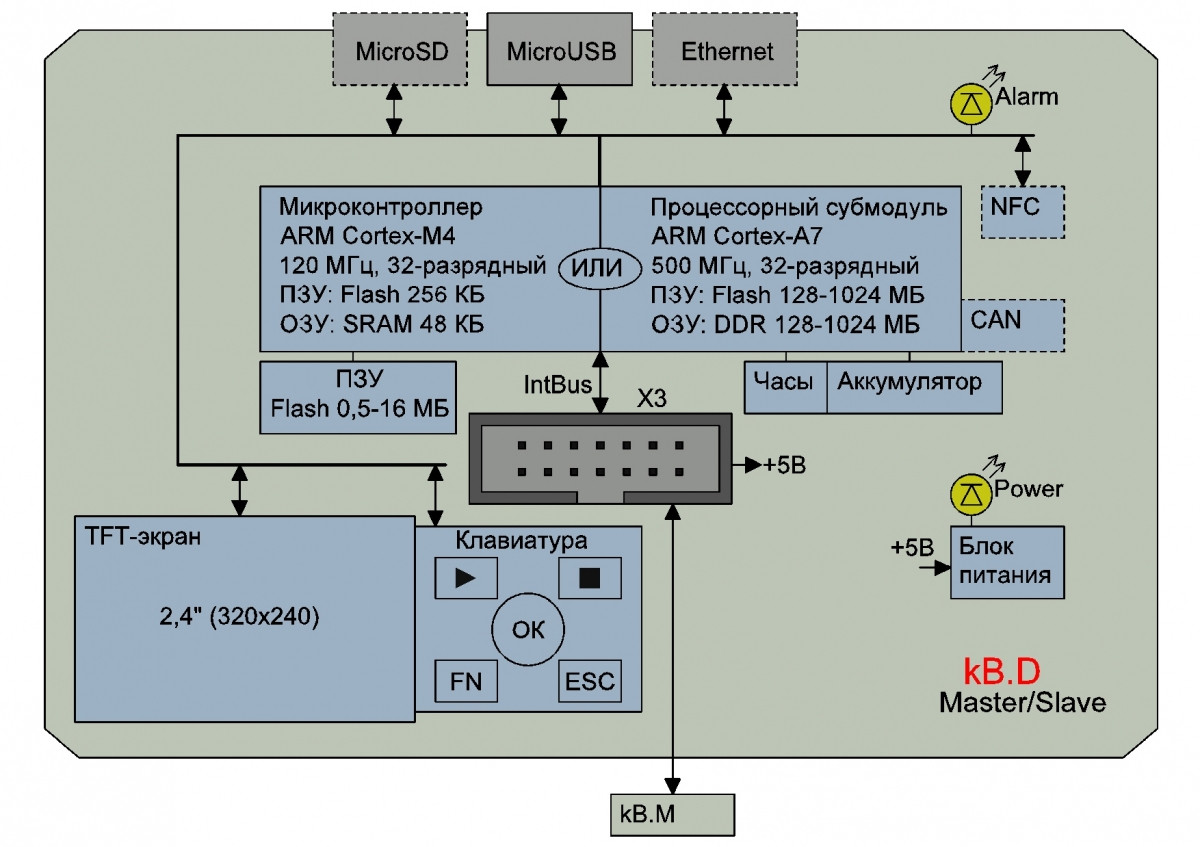

Исполнение модулей на базе встроенного микроконтроллера (kВ.D-1) предназначено для локальной диспетчеризации (отображения графических мнемосхем), и для загрузки алгоритма по USB в модули базовые.
Исполнение модулей с процессорным субмодулем (kВ.D-2) дополнительно может исполнять произвольный алгоритм управления, управлять модулем базовым и до 31-м модулем расширения с общим числом каналов ввода - вывода до 518, осуществлять диспетчеризацию по Ethernet.
Модули входят в состав высоко интегрированного программно-технического комплекса КОМЕГА, в серию BASIC. Серия BASIC предназначена для управления простыми технологическими процессами в различных отраслях промышленности, не содержащими повышенных требований к системе управления, с небольшим количеством локальных подключений на один модуль. Она применима, в том числе, в системах теплоснабжения, вентиляции, кондиционирования воздуха, промышленных и отопительных котельных и других энергетических установках и т.п., а также в системах сбора и передачи информации в различных сетях, включая глобальную сеть Интернет.
Функциональные возможности
- Загрузка алгоритма через USB в базовый модуль
- Локальная диспетчеризация: графический цветной дисплей (2,4”, разрешение 320х240), 4 кнопки и энкодер
- Архивирование данных на MicroSD (до 32 Гб)
Дополнительно для процессорного субмодуля:
- Загрузка алгоритма через Ethernet или USB в базовый модуль или процессорный субмодуль
- Выполнение алгоритма управления технологическим процессом любой сложности
- Управление базовым модулем и 31 (max) модулями расширения аналоговых, цифровых и силовых каналов
- Удаленная диспетчеризация: обмен данными со SCADA системой через Ethernet
- Поддержка SCADA системы ПТК Комега (kServer + kPlayer) и сторонних SCADA систем (через Modbus ТСР)
- Подключение сторонних панелей оператора через Modbus ТСР (Weintek и др.)
Программное обеспечение
- Операционная система - записана в память модуля, обеспечивает самодиагностику, поддержку интерфейсной связи, работу дисплея и кнопок управления, связь с верхним уровнем управления, выполнение функционального алгоритма, загруженного в память встроенного процессорного субмодуля.
- Функциональный алгоритм, при наличии встроенного процессорного субмодуля.
- Программа Комега конфигуратор - для настройки и конфигурирования модуля
- Программа kStudio - для разработки проекта функционального алгоритма, загрузки функционального алгоритма в память модуля и его наладки.
- Компилятор Linaro - для трансляции проекта функционального алгоритма в исполняемый код.
- Сервер Комега - для размещения мнемосхем, ведения архивов и работы с тревогами. Может быть использован Сервер Комега, развернутый на сервере МЗТА и доступный через сеть Интернет, или Сервер Комега, развернутый на сервере пользователя.
- Программа kPlayer - для организации диспетчеризации (мониторинг и управление). Предназначена для непрерывного наблюдения диспетчерами автоматизированных объектов, мнемосхема для которых опубликована на Сервере Комега.
- OPC DA Клиент Комега - для подключения к системе диспетчеризации Комега сторонних контроллеров.
Исполнения
ИСПОЛНЕНИЕ | ОПИСАНИЕ |
---|---|
kB.D-1 | СИСТЕМА: Размер FLASH памяти для хранения графических изображений 0,5Мб, Температурный диапазон от +5 до +50 °C; ИНТЕРФЕЙСЫ: MicroUSB |
kB.D-2 | СИСТЕМА: Размер оперативной памяти DDR 256Мб, Размер энергонезависимой памяти FLASH 256Мб, Температурный диапазон от +5 до +50 °C; ИНТЕРФЕЙСЫ: MicroUSB, MicroSD (до 32 GB), Ethernet 10/100 |
Технические характеристики
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температура воздуха – от 5 до 50 °С
- Относительная влажность – не более 80 %, без конденсата
- Атмосферное давление – от 86 до 106.7 кПа
- Вибрация – амплитуда не более 0.1 мм с частотой не более 25 Гц
- Агрессивные и взрывоопасные компоненты в окружающем воздухе должны отсутствовать.
ПИТАНИЕ
- Питание подается от модуля kB.M
- Потребляемая мощность, не более - 3 ВА, а для исполнения с процессорным субмодулем – 5 ВА.
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
- Габаритные размеры - 118х80х44 мм
- Масса - не более 0.3 кг

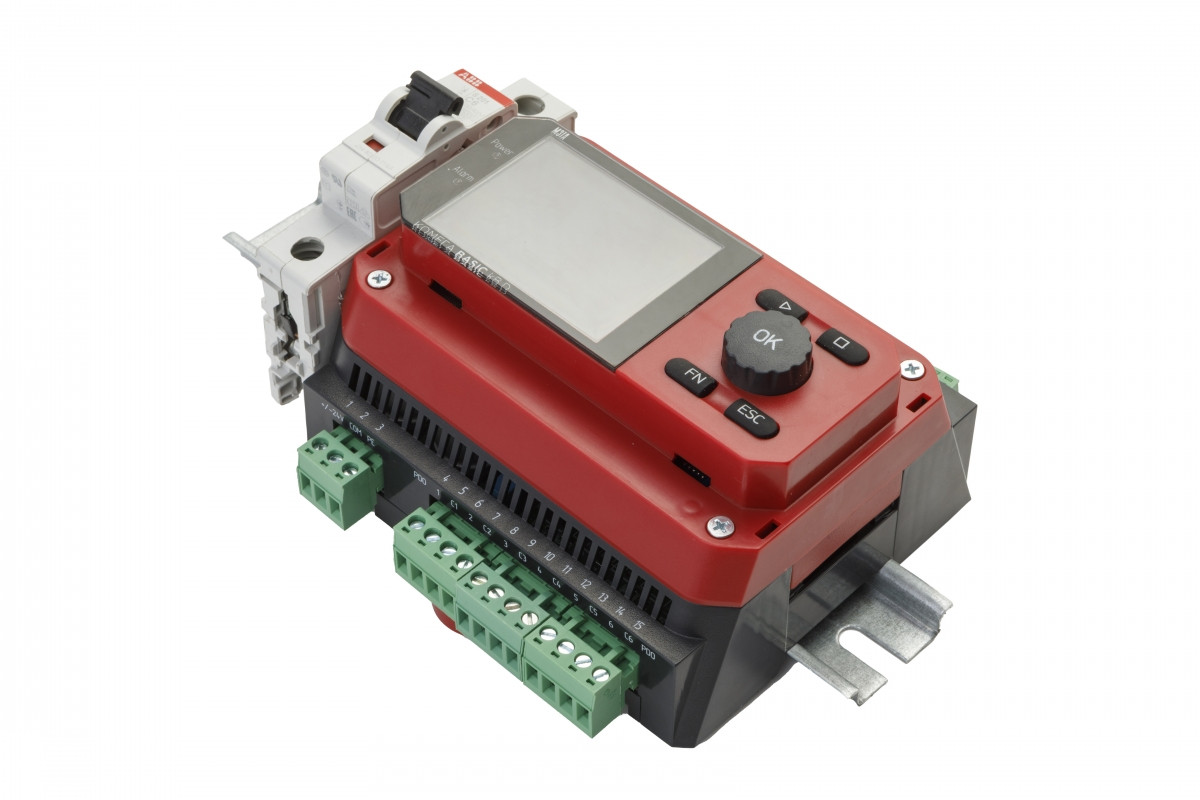

- Монтаж - на дверцу шкафа или на модуль kB.M
- Степень защиты - IP20
ДИСПЛЕЙ
- Тип - графический, цветной
- Размер - 2.4''
- Разрешение - 320х240 пикселей
- Автоматическое отключение дисплея через заданное время
- Регулировка яркости

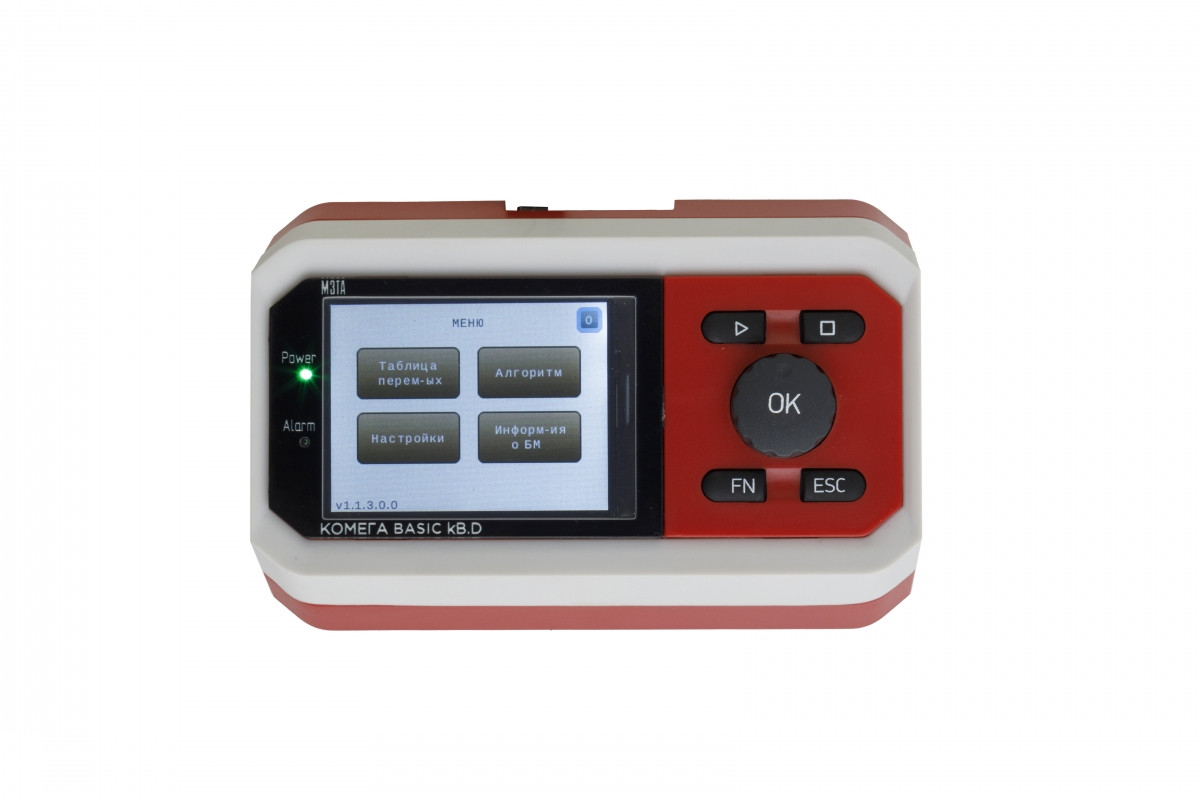

ОРГАНЫ УПРАВЛЕНИЯ
- Кнопка Стрелка вправо - для запуска функционального алгоритма
- Кнопка Квадрат - для остановки работы функционального алгоритма
- Кнопка "FN" - для вызова пользовательских функций
- Кнопка "ESC" - для выхода из текущего раздела (пункта меню) без сохранения сделанных изменений
- Поворотный энкодер с кнопкой ввода "OK" - для навигации, выбора пункта меню, ввода данных и подтверждения сделанных изменений
ИНТЕРФЕЙСЫ
- Во всех исполнениях:
- MicroUSB - для соединения с компьютером при пусконаладке, настройке, загрузке алгоритма. Для версии с процессорным субмодулем может использоваться также для подключения к периферийным устройстам.
- Наличие в зависимости от исполнения:
- microSD - для подключения внешней карты памяти формата microSD. Используется для ведения архивов параметров, когда алгоритм управления исполняется на процессорном субмодуле. Для ведения особо ответственных архивов рекомендуется использовать не microSD, а встроенную память FLASH процессорного субмодуля
- Ethernet 10/100 - для соединения с компьютером при пусконаладке, настройке, загрузке алгоритма, для удаленного обмена данными с процессорными модулями или шлюзами, для обмена данными с системой верхнего уровня (SCADA системой)
- NFC - для авторизации пользователя. После того, как пользователь приложил NFC карту, он получает возможность изменять настройки путем нажатия на кнопки дисплейного модуля
- Для версии с процессорным субмодулем, наличие в зависимости от исполнения:
- CAN - для подключения до 32-х сторонних устройств (контроллеров, модулей, преобразователей частоты и пр.)
ИНДИКАЦИЯ
- Светодиод "Power" – постоянное свечение при подключении питания
- Светодиод "Alarm" – мигающее свечение при наличии активного отказа, постоянное свечение при аппаратной ошибке; для версии с процессорным субмодулем - частое мигающее свечение при обновлении операционной системы
- Цена: Цену уточняйте
