GDH Однофазные твердотельные реле с фазовым управлением
- Регулировка напряжения на выходе (регулятор мощности)
- Аналоговые управляющие сигналы: 4-20мА, 1-10V DC, переменный резистор 470-560кОм
- Отсутствие дребезга контактов и искрения при переключениях
- Отсутствие акустического шума
- Низкое энергопотребление
- Высокое быстродействие
Технические характеристики твердотельных однофазных реле с фазовым управлением серии GDH
Модификация твердотельного реле | GDHхххххLA | GDHхххххVD | GDHхххххVA |
---|---|---|---|
Коммутируемое напряжение | 24-380V AC | ||
Управляющий сигнал | 4-20мА | 0-10V DC | 470-560кОм/2Вт |
Потребляемый ток в цепи управления | - | - | - |
Ток утечки (выключенное состояние) | ≤5мА | ||
Максимальное пиковое напряжение | 1000V AC | ||
Падение напряжения в цепи нагрузки | ≤1,6V AC | ||
Время переключения | ≤10мс | ||
Светодиодная индикация | отсутствует | ||
Напряжение пробоя | 2500V AC в теч. 1 минуты | ||
Сопротивление изоляции | 500МОм при 500V DC | ||
Температура окружающей среды | -30…+75°C | ||
Относительная влажность | ≤95% (без образования конденсата) | ||
Габаритные размеры | 57,5х44х32мм | ||
Способ монтажа | Винтами на монтажную поверхность | ||
Масса | ≤135г |
Примечание: силовые и управляющие клеммы твердотельных реле GDHхххххVA не изолированы друг от друга. Будьте внимательны при работе!
Варианты исполнений твердотельных однофазных реле с фазовым управлением серии GDH
Выходное напряжение | Аналоговый сигнал | Ток нагрузки | ||
10 А | 25 А | 40 А | ||
380V AC фазовое упр. | 4-20мА | GDH1038LA | GDH2538LA | GDH4038LA |
0-10V DC | GDH1038VD | GDH2538VD | GDH4038VD | |
470-560кОм | GDH1038VA | GDH2538VA | GDH4038VA |
Выходное напряжение | Аналоговый сигнал | Ток нагрузки | |||
60 А | 80 А | 100 А | 120 А | ||
380V AC фазовое упр. | 4-20мА | GDH6038LA | GDH8038LA | GDH10038LA | GDH12038LA |
0-10V DC | GDH6038VD | GDH8038VD | GDH10038VD | GDH12038VD | |
470-560кОм | GDH6038VA | GDH8038VA | GDH10038VA | GDH12038VA |
Функциональная схема подключения твердотельных однофазных реле серии GDHxxxxxLA и GDHxxxxxVD
Функциональная схема подключения твердотельных однофазных реле серии GDHxxxxxVА

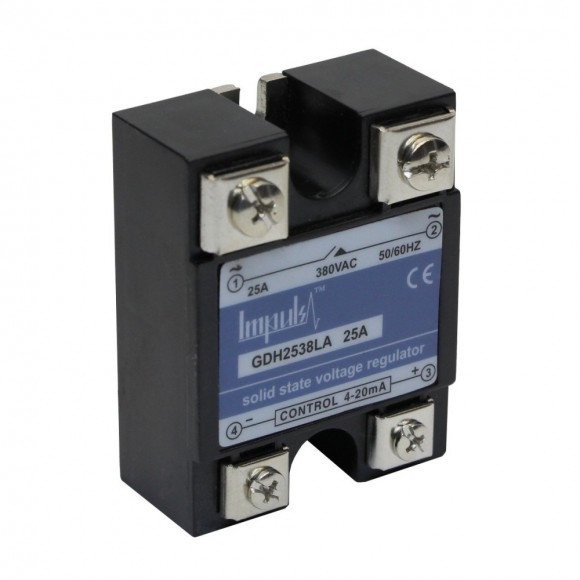

Внешний вид и габаритные размеры твердотельных однофазных реле серии GDH
Обозначение при заказе
GDH <1> <2> <3>
Где:
<1> Рабочий ток: |
Пример обозначения при заказе: однофазное твердотельное реле с фазовым управлением, рабочий ток 10А, рабочее напряжение 24-380V AC, тип управляющего сигнала - аналоговый 4-20мА (фазовое управление) |
||
рабочий ток 10А, 20А,40А, 60А, 80А, 100А, 120А | |||
<2> Рабочее напряжение: | |||
23 | рабочее напряжение 5-220V DC | ||
38 | рабочее напряжение 24-380V A | ||
48 | рабочее напряжение 24-480V AC | ||
<3> Тип управляющего сигнала (способ коммутации) | |||
LA | аналоговый сигнал 4-20мА (фазовое управление) | ||
VA | переменный резистор 470-560кОм/2Вт (фазовое управление) | ||
VD | аналоговый сигнал 0-10V DC (фазовое управление) |
Информация для заказа
- Цена: Цену уточняйте
