Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока со светодиодной индикацией, а также генератор повышенной мощности до 180 Вт и дальностью работы до 5 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение "Успех АГ-308.60Н"
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследования участков местности перед проведением земляных работ.

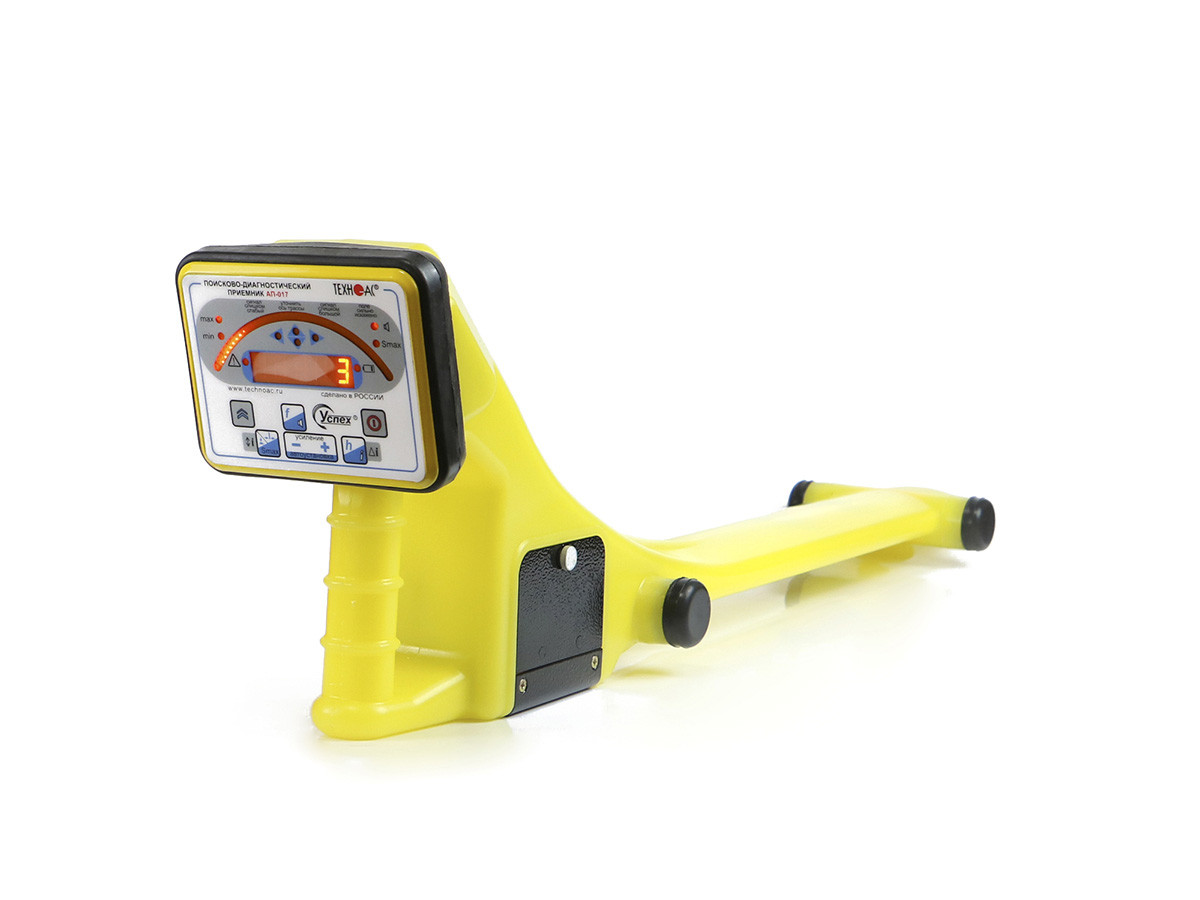

Особенности приемника "АП-017"
- Современный цифровой трассопоисковый приемник-моноблок.
- Яркий светодиодный индикатор.
- Вывод значения измеренной глубины залегания на экран.
- Определение отклонения от оси трассы по светодиодному индикатору и звуковому сигналу.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 1450 / 8192 / 8928 / 9820 Гц, Широкая Полоса 12...24 кГц).
- Морозоустойчивый, работа при температурах до -40°С.

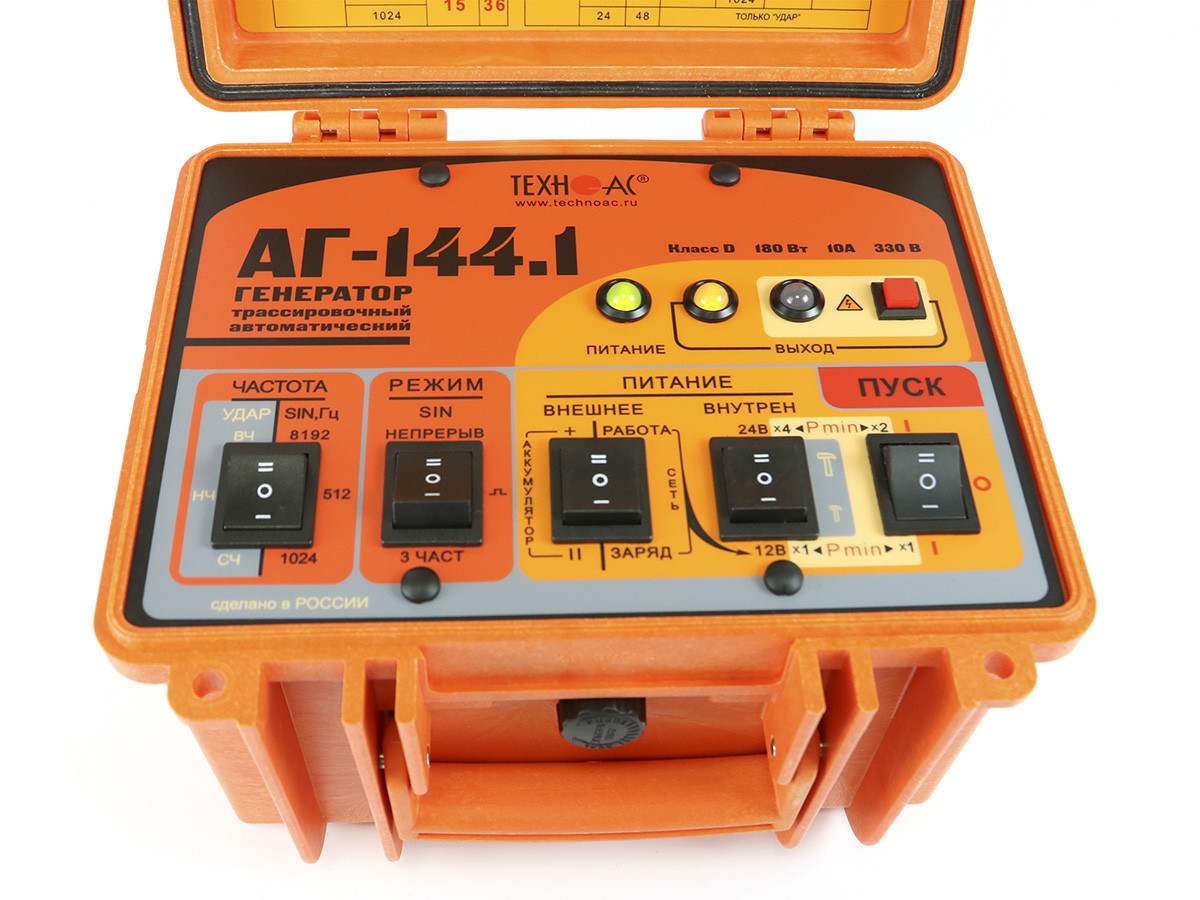

Особенности генератора "АГ-144.1"
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения "Успех АГ-308.60Н"
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Приемник "АП-017"
Параметр | Значение |
---|---|
Рабочие частоты | |
Пассивные, Гц | 50, 100, 12-24 |
Активные, Гц | 512, 1024, 8192, 8928 |
Особенности | |
Максимальная измеряемая глубина, м | До 10 |
Максимальная глубина обнаружения трассы, м | До 25 |
Время непрерывной работы, ч | До 50 |
Источники питания | |
Питание | 2 элемента D |
Конструктивные параметры | |
Габариты, мм | 720x110x150 |
Вес прибора без чехла, кг | 1,700 |
Диапазон эксплуатационных температур, °С | -30…+45 |
Генератор "АГ-144.1"
Параметр | Значение | |
---|---|---|
Частоты генерируемого сигнала, Гц | ||
Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
Режимы генерации | «SIN» «непрерыв» «SIN» « ![]() «SIN» «3 част.» «УДАР» |
|
Выходные параметры синусоидальной генерации | ||
Максимальное выходное напряжение, В | ||
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
|
Выходная мощность, Вт | ||
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
Допустимое сопротивление нагрузки | любое (0…∞) | |
Согласование с нагрузкой | автоматическое | |
Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
Вес электронного блока, не более, кг | 8,5 | |
Условия эксплуатации | ||
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
Класс климатической защиты | IP54 |
Индуктивная антенна "ИЭМ-301.3"
Параметр | Значение |
---|---|
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Информация для заказа
- Цена: Цену уточняйте
