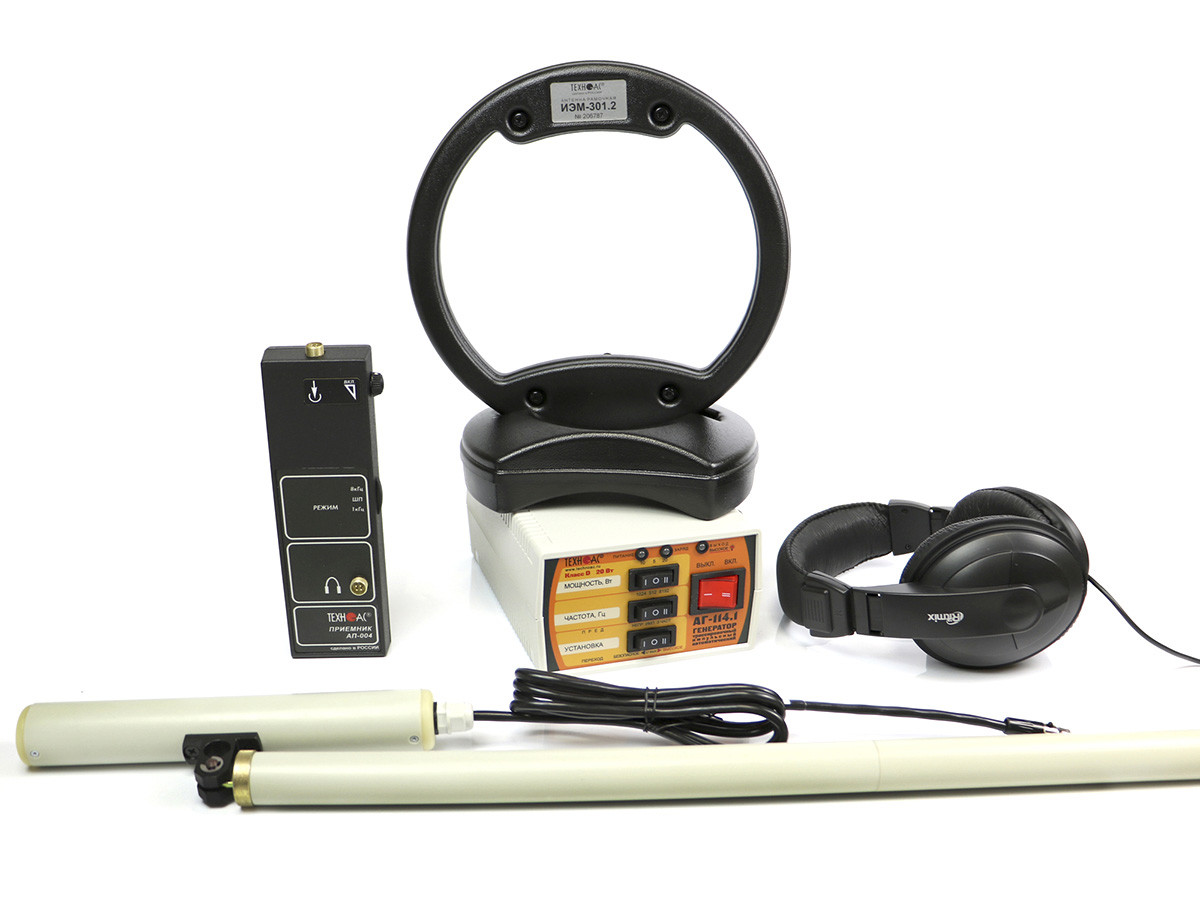

Доступный комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). Комплект оснащен компактным автономным генератором с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение "Успех АГ-401"
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника "АП-004"
- Аналоговый трассопоисковый приемник.
- Звуковая индикация в наушники оператора, реальный звук 50 Гц.
- Рабочие частоты 1024 / 8928 / Широкая Полоса 50...1200 Гц.
- Морозоустойчивый, работа при температурах до -30°С.
- Легкий, компактный корпус.
Особенности генератора "АГ-114"
- Прост в эксплуатации и не требует высокой квалификации персонала.
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность выбора мощности в зависимости от решаемых задач.
- Автоматическое повторное согласование при изменении мощности.
- Длительное время непрерывной работы от собственного аккумулятора.
- Небольшие габариты и вес.
Рекомендуемые области применения "Успех АГ-401"
- Электросети.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Геодезия.
Приемник "АП-004"
Параметр | Значение |
---|---|
Режимы работы, Гц | 1024, 8928, «ШП» |
Общий коэффициент усиления по звуковому тракту, дБ | 35 |
Напряжение питания, В Тип элементов питания |
9+1-2,5 (батарея/аккумулятор типа 6F22) |
Мощность, подводимая к головным телефонам, мВт | 50 |
Габаритные размеры прибора, не более, мм | 186х60х25 |
Масса, не более, кг | 0,3 |

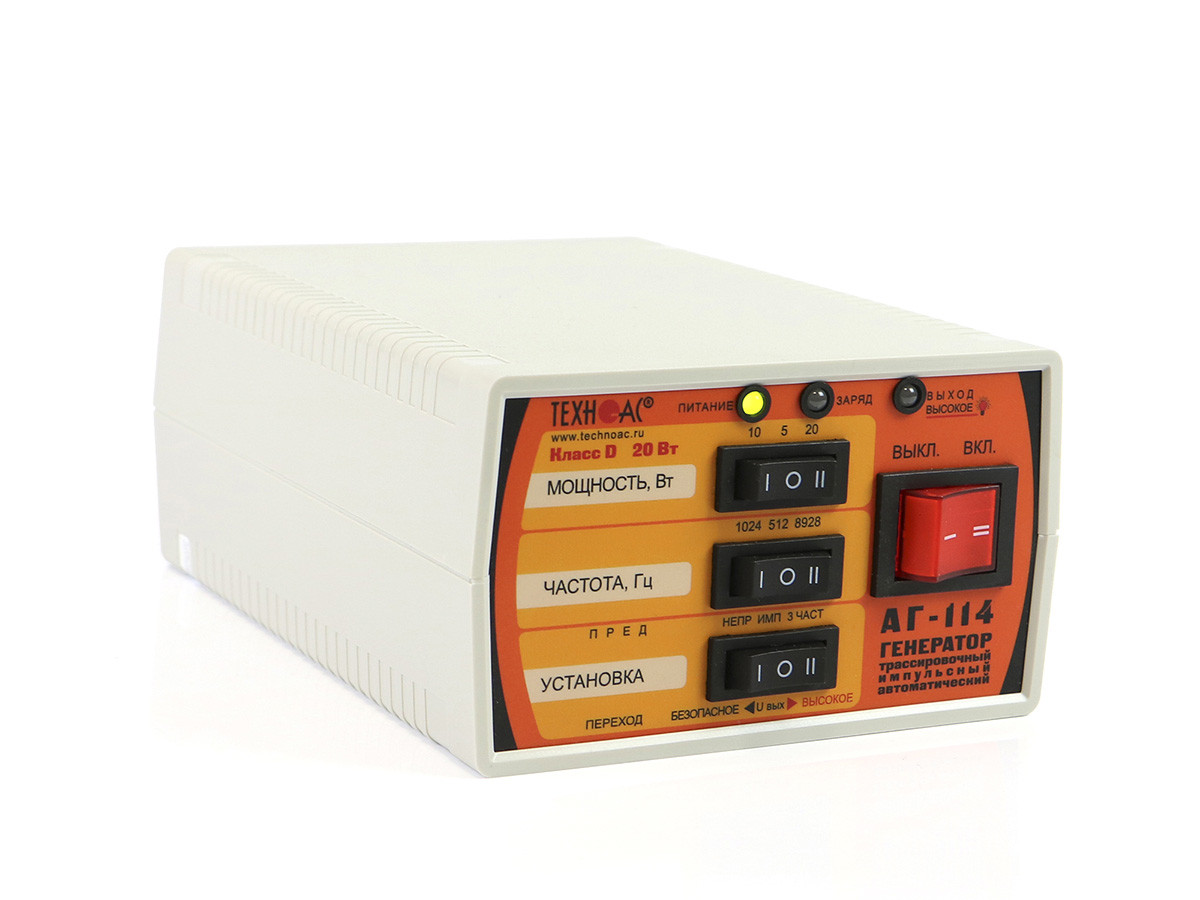

Генератор "АГ-114"
Параметр | Значение |
---|---|
Частоты генерируемого сигнала, Гц | |
Частота 1 | 512 ± 0,5 |
Частота 2 | 1024 ± 1 |
Частота 3 | 8928 ± 8 |
Режимы генерации | |
Режим 1 | непрерывный |
Режим 2 | импульсные посылки |
Режим 3 | импульсный трехчастотный |
Длительность импульса, мс | |
Режим 2, 3 | 100 |
Частота следования импульсов, Гц | |
Режим 2 | 1 |
Режим 3 | 2 |
Мощность, отдаваемая генератором в нагрузку, Вт | |
Мощность 1 («5Вт») | 5±1,25 |
Мощность 2 («10Вт») | 10±2,5 |
Мощность 3 («20Вт») | 20±5 |
Допустимое сопротивление нагрузки, Ом | любое |
Диапазон сопротивлений согласованной нагрузки, Ом | |
Мощность 1 («5Вт») | 0,3 … 1000 |
Мощность 2 («10Вт») | 0,3 … 500 |
Мощность 3 («20Вт») | 0,3 … 250 |
Напряжение на выходе, В | |
Ограниченное по умолчанию | 36 |
Максимальное | 72 |
Согласование с нагрузкой | автомат., 20-ти ступенчатое |
Время согласования максимальное,не более, с | 12 |
Допустимое внешнее напряжение питания, В | 11...15 |
Источники питания | |
Встроенный аккумулятор: - напряжение, В - емкость, Ач |
12 2,2 |
Сетевой блок | 15В / 4,4 А max |
Время зарядки штатного аккумулятора не более, ч | 5 |
Габаритные размеры генератора, не более, мм | 190х140х80 |
Вес генератора в чехле, не более, кг | 2,5 |

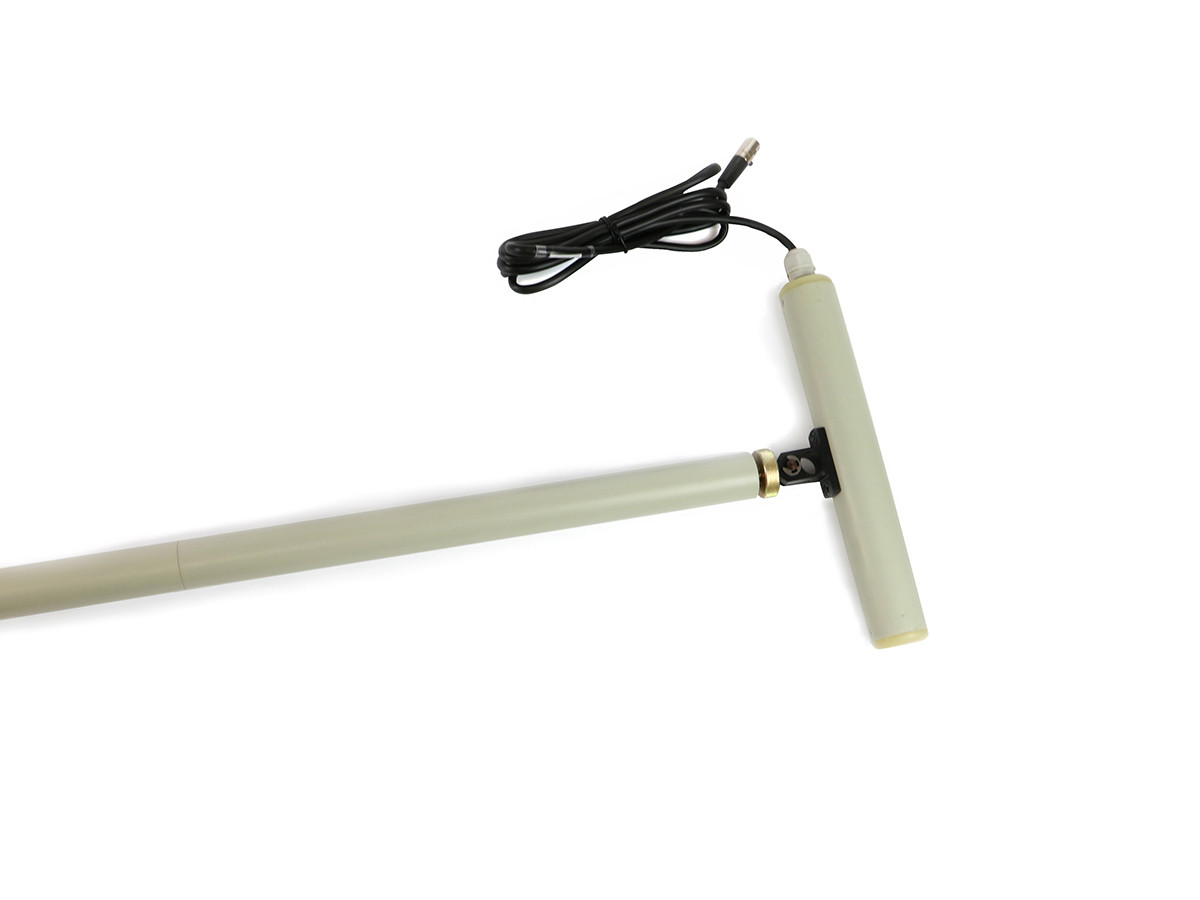

Электромагнитный датчик "ЭМД-226М"
Параметр | Значение |
---|---|
Тип преобразователя | резонансная ферритовая магнитная антенна |
Частота резонанса, Гц | 8928; 1024 Гц |
Тип питания | От приемника |
Коммутация резонанса | Принудительная (управляется приемником) |
Индуктивная антенна "ИЭМ-301.2"
Параметр | Значение |
---|---|
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Информация для заказа
- Цена: от 5 330 руб.
