Трассопоисковый комплект для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с морозоустойчивым ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 5 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение "Успех АГ-309.60М"
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
Особенности приемника "АП-019М"
- Современный цифровой трассопоисковый приемник-моноблок АП-019М.
- Изображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
- Дополнительные функций при подключении внешних датчиков.
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц).
- Морозоустойчивый, работа при температурах до -30°С.
- Меню на двух языках (русский и английский).
Особенности генератора "АГ-144.1"
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт).
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование.
- Длительное время непрерывной работы от собственного аккумулятора.
Функциональные возможности приемника "АП-019М" в различных режимах работы
Режим «Трасса»В режиме «Трасса» на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум»Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режим «2-частоты»Режим «2-частоты» применяется при работе совместно с трассировочным генератором и позволяет по направлению тока в коммуникации отличать «свою» коммуникацию от рядом проходящей коммуникации с наведенным в ней током (функция «Свой-чужой»).
Подключением дополнительных внешних датчиков и трассировочного генератора решаются такие задачи как поиск дефектов коммуникаций, мест нарушения изоляции трубопроводов, идентификация отдельных кабелей, выбор кабеля из пучка.
Рекомендуемые области применения "Успех АГ-309.60М"
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.

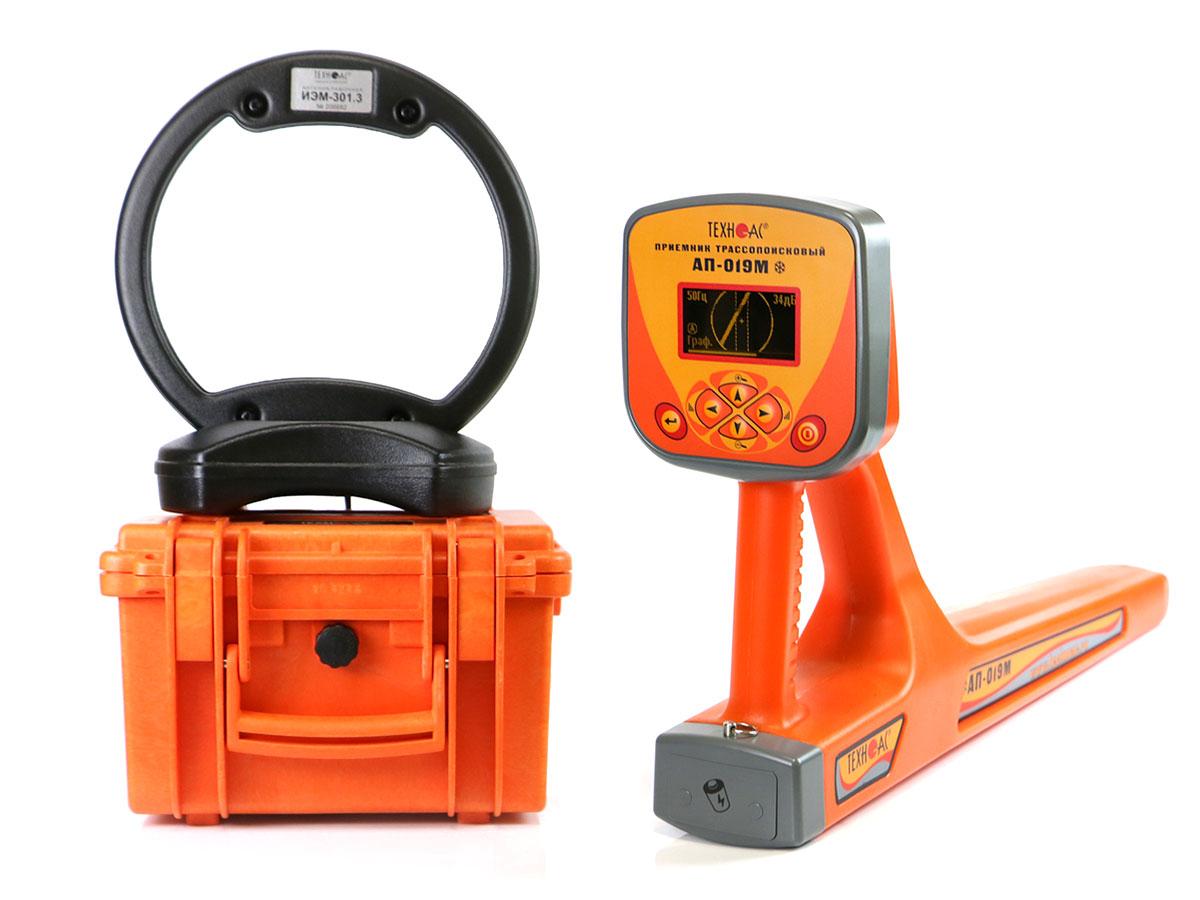

Приемник "АП-019М"
Параметр | Значение |
---|---|
Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
Добротность квазирезонансных фильтров (Q) | Не менее 100 |
Диапазон частот «Широкая полоса» | 0,04…8 кГц |
Диапазон частот «Радио» | 8…40 кГц |
Максимальный коэффициент у силения электрического тракта | >100 дБ |
Количество встроенных датчиков | 4 |
Подключаемые внешние датчики | КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
Управление чувствительностью |
|
Определение глубины залегания трассы | Автоматически в режиме «Трасса» 0....9,99 м |
Точность определения глубины залегания | ±5% |
Измерение тока принимаемого сигнала | Автоматически в режиме «Трасса» 0,001....9,99 А |
Точность измерения тока принимаемого сигнала | ±5% |
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами производствава «ТЕХНО-АС» («Импульсный» режим) |
Визуальная индикация | OLED дисплей,178х64 пикс, 16 градаций «серого» |
Индицируемые параметры |
|
Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
Источник питания | 4…7 В (4 элемента тип «С», внешний аккумулятор 20000 мА*ч) |
Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов; при отрицательной температуре время работы сокращается |
Автоматическое отключение питания при бездействии для экономии заряда | после 30 мин |
Диапазон температур эксплуатации / хранения | -30…60 / -30…60°С |
Степень защиты корпуса | IP54 |
Габаритные размеры | 330х140х700 мм |
Масса | 2,1 кг |

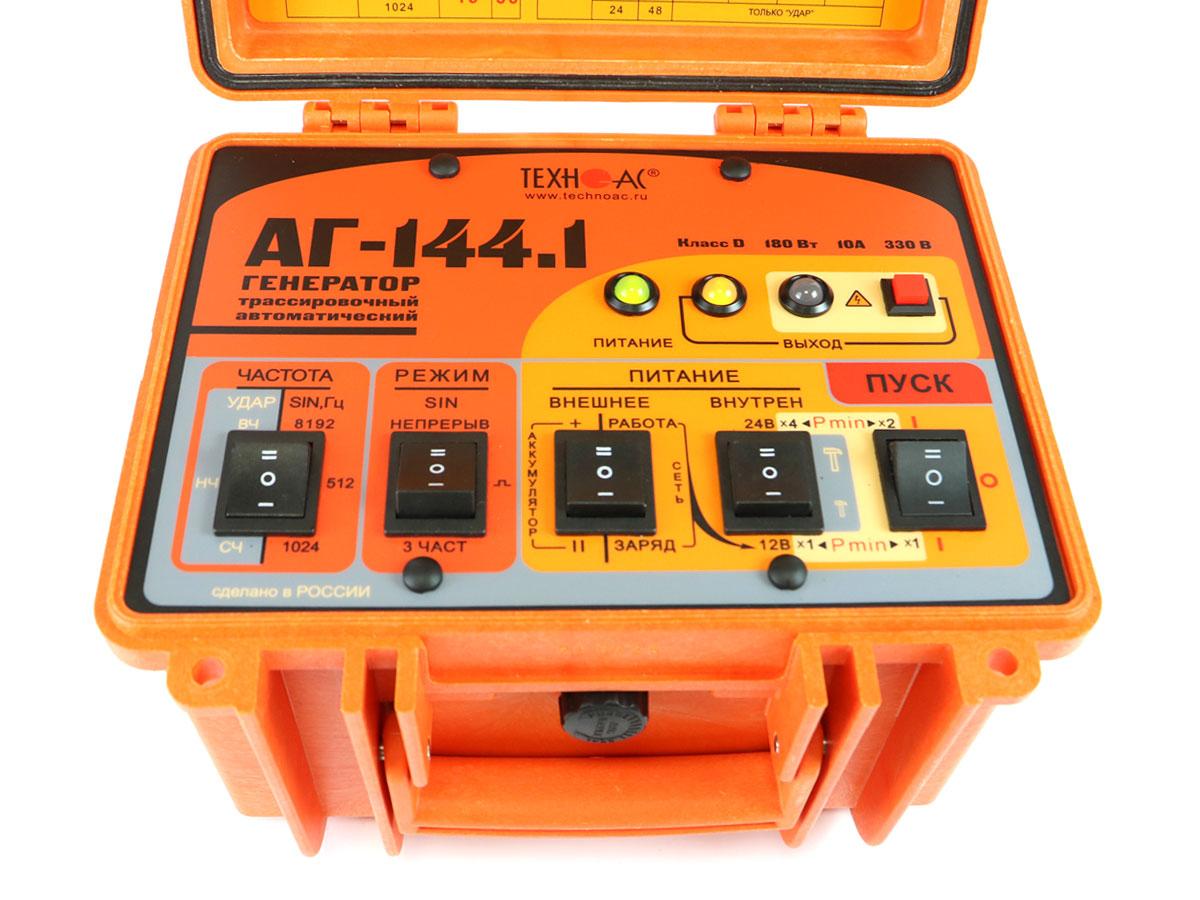

Генератор "АГ-144.1"
Параметр | Значение | |
---|---|---|
Частоты генерируемого сигнала, Гц | ||
Частоты SIN f1 / f2 / f3, ±0,1% | 512/1024/8192 | |
Частоты следования ударов нч / сч / вч | 0,5/1/2 | |
Режимы генерации | «SIN» «непрерыв» «SIN» «3част» «УДАР» |
|
Выходные параметры синусоидальной генерации | ||
Максимальное выходное напряжение, В | ||
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
220 330 140 |
|
Выходная мощность, Вт | ||
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока |
От 7,5 до 120 От 45 до 180 От 18 до 72 |
|
Допустимое сопротивление нагрузки | любое (0…∞) | |
Согласование с нагрузкой | автоматическое | |
Источники питания | Встроенный акк.комплект Сетевой блок питания |
|
Габаритные размеры электронного блока (кейса), не более, мм | 250х215х165 | |
Вес электронного блока, не более, кг | 8,5 | |
Условия эксплуатации | ||
Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС | |
Класс климатической защиты | IP54 |
Индуктивная антенна "ИЭМ-301.3"
Параметр | Значение |
---|---|
Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
Тип корпуса | пластмассовый, герметичный |
Основные атрибуты | |
---|---|
Состояние | Новое |
- Цена: Цену уточняйте
