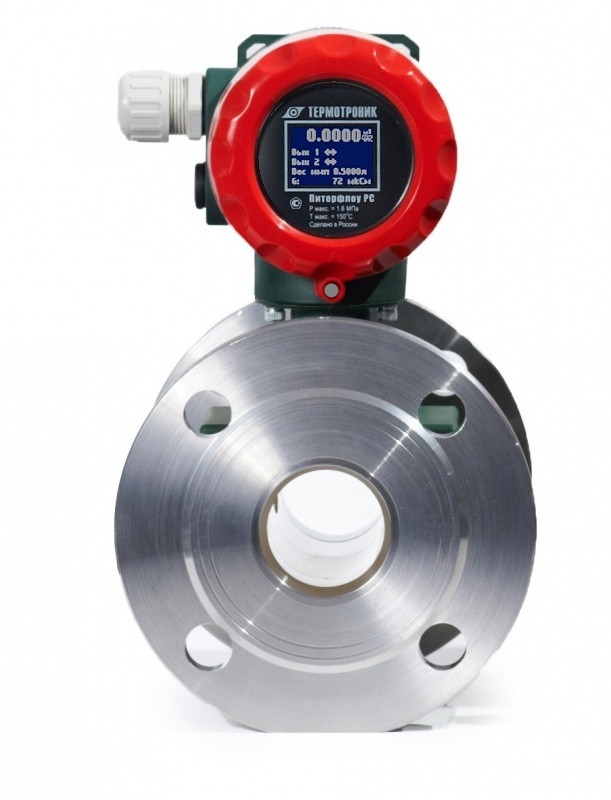

Расходомер Питерфлоу РС

Расходомер Питерфлоу РС ‒ высокоточный прибор, основное предназначение которого ‒ измерение объемного расхода жидкостей, которые протекают по трубопроводам. Устройство подходит для систем учета и регулирования, может применяться в сфере жилищно-коммунального комплекса, на промышленных предприятиях, в теплоэнергетике.

Изготавливает Питерфлоу РС Термотроник, динамично развивающаяся отечественная компания, основная специализация которой ‒ выпуск метрологического оборудования для учета энергоресурсов.

Расходомер представляет собой современное, сертифицированное устройство, незаменимое для получения точных данных о расходе. Условно, его конструкция состоит из электронного блока, измерительной части и внешнего адаптера. Межповерочный интервал устройства составляет 4 года. Диаметр расходомера Питерфлоу РС варьируется от 20 до 150 мм.

Особенности прибора

Среди отличительных особенностей данного устройства:

• удобный и интуитивно понятный дисплей с подсветкой, куда можно вывести эксплуатационную и архивную информацию;
• наличие 2-х программируемых импульсных выходов, возможность подключить коммуникационные интерфейсы с помощью адаптеров USB, Ethernet и не только;
• электромагнитный расходомер Питерфлоу РС 80 обеспечивает постоянную индикацию текущих данных о расходе;
• исполнение данного устройства ‒ полнопроходное, с минимальным падением давления;
• прибор обладает совершенствованной проточной частью, что гарантирует проведение стабильных замеров даже небольших расходов;
• конструкция канала устройства произведена из химостойкого композитного материала, обеспечивающего стойкость к отложениям, также прибор надежно защищен от конденсата;
• прибор имеет герметичный, защищенный отсек, в котором размещается высокоточная электроника;
• устройство оснащено защитой на случай несанкционированного вмешательства в работу;
• преобразователь Питерфлоу располагает возможностью диагностировать пустую трубу, а также загрязнения электродов.

Назначение расходомера

Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.

Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.

Падение давления на расходомерах Питерфлоу «L-серии»

Точность измерения

Электромагнитные расходомеры-счётчики Питерфлоу РС соответствуют требованиям ГОСТ Р 51649 «ТЕПЛОСЧЕТЧИКИ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ».

На графике* приведена зависимость отклонения измеренного значения расхода (T) от скорости среды. Точность измерения скорости среды не хуже 0,25% ± 1 мм/сек.

Классы A, B, C

• Q3 - наибольший (номинальный) расход;
• В диапазоне Q3 ? Q2t погрешность не превышает 1%;
• В диапазоне Q2t ? Q2 погрешность не превышает 2%;
• В диапазоне Q2 ? Q1 погрешность не превышает 5%;
• Порог чувствительности Q3 / 1000.

Интерфейс USB-LIN

Для работы интерфейса требуется установка драйвера. Загрузить

Схема соединений

• Подключение USB–LIN к расходомеру выполняется трёхжильным электрическим кабелем, питание осуществляется от источника питания расходомера;
• Импорт данных из расходомера выполняется стандартной программой «Архиватор».

Периферийные устройства Питерфлоу РС (LIN-интерфейc)

 Адаптер RS-232

• Опрос до 16 расходомеров;
• MODBUS ASCII;
• Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС.

 Адаптер RS-485

• Опрос до 16 расходомеров;
• MODBUS ASCII;
• Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС.

 Адаптер Ethernet

• Адаптер преобразует протокол расходомера MODBUS RTU в протокол MODBUS TCP;
• Использование адаптера описано в руководстве по эксплуатации расходомеров Питерфлоу РС.
