Измерители предназначены для измерения давления (уровня или объёма) вязких, маловязких сред, находящихся в резервуарах без избыточного давления или закрытых резервуарах с избыточным давлением, индикации его на цифровом табло, преобразования измеренного уровня (или объёма) в аналоговый выходной сигнал постоянного тока и сигнализации о выходе измеренного уровня (или объёма) за пределы заданных значений, а также передачи данных в локальную сеть Modbus.
Измерители позволяют отградуировать в единицы объёма резервуар любой конфигурации, например, имеющий элементы эллипса, конуса. Недопустимо применение измерителей в средах, вызывающих коррозию материалов первичного преобразователя, содержащих пузырьки газа, неоднородных или разделяющихся на слои.
Измерители предназначены для измерения давления (уровня или объёма) вязких, маловязких сред, находящихся в резервуарах без избыточного давления или закрытых резервуарах с избыточным давлением, индикации его на цифровом табло, преобразования измеренного уровня (или объёма) в аналоговый выходной сигнал постоянного тока и сигнализации о выходе измеренного уровня (или объёма) за пределы заданных значений, а также передачи данных в локальную сеть Modbus.
Измерители состоят из передающего преобразователя ПП (модель 2170) и измерительного прибора ИП (модель 2171). ПП состоит из датчика давления, арматуры (линии связи) и измерительного преобразователя давления (ИПД). ИП имеет единую конструкцию и функциональные возможности для всех модификаций измерителей. Связь между ПП и ИП двухпроводная.
Измерители УГЦ-1.х-Ех выполнены в соответствии с требованиями ГОСТ Р 30852.0-2002, ГОСТ Р 30852.10-2002, имеют вид взрывозащиты «искробезопасная электрическая цепь» и маркировку 0Ex ia IIC T6 Х. Передающие преобразователи могут устанавливаться во взрывоопасных зонах при питании через барьеры искрозащиты, обеспечивающие: напряжение холостого хода Uх.х ≤ 27 В, ток короткого замыкания Iк.з. ≤ 120 мА, прошедшие сертификационные испытания и имеющие Разрешение Федеральной службы по экологическому, технологическому и атомному надзору к применению.
Измеритель является программируемым в части настроек фильтра, выбора режима измерения, диапазона индикации, преобразования измеренного давления в уровень или в объём, преобразования измеренного параметра в выходной токовый сигнал и выбора диапазона его изменения, настроек дискретных выходов и параметров цифрового интерфейса.

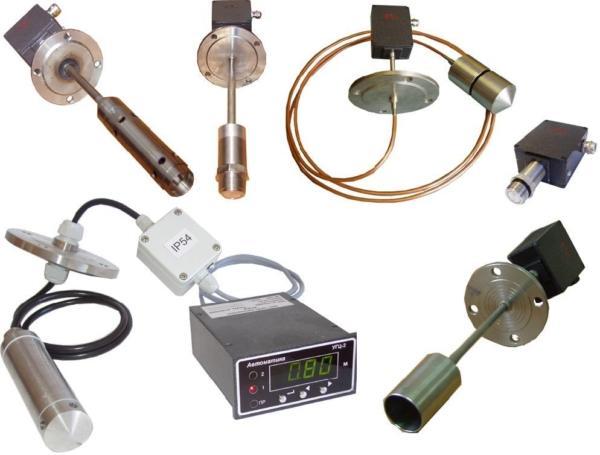

В зависимости от исполнения передающего преобразователя измеритель имеет пять моделей (подробнее о моделях см. здесь):
- УГЦ-1.1(-Ех) – погружной, колокольного типа, соединение колокола с корпусом преобразователя давления выполнено трубкой из стали 12Х18Н10Т;
- УГЦ-1.2(-Ех) – погружной, колокольного типа, соединение колокола с корпусом преобразователя давления выполнено медной трубкой;
- УГЦ-1.3(-Ех) – врезной в резервуар посредством бобышки;
- УГЦ-1.4(-Ех) – погружной, связь ПП с атмосферой и ИП осуществляется посредством гидрометрического кабеля через клеммную коробку;
- УГЦ-1.5(-Ех) – погружной датчик, связь корпуса датчика с преобразователем давления осуществляется посредством стальной трубки 12Х18Н10Т с электрическим кабелем внутри.
Измерители УГЦ-1.1.Д(-Ех), УГЦ-1.2.Д(-Ех) с дифференциальным преобразователем (индекс «Д») устанавливаются на закрытых резервуарах с избыточным давлением до 70 кПа.
Программное обеспечение:
- Modbus-конфигуратор
- Modbus OPC сервер
Аксессуары:
- преобразователи интерфейса USB-RS485: ПИ-1, ПИ-4
Модели | Тип | Место расположения датчика и измерительного преобразователя давления | Линия связи | Рабочая среда | Возможность установки в резервуарах с избыточным давлением |
УГЦ-1.1(-Ех)![]() |
Погружной, колокольного типа | Датчик и ИПД в одном корпусе. Устанавливается сверху резервуара | От колокола до ИПД стальная трубка 12Х18Н10Т от 0,4 до 3 м | Вода, растворы кислот, щелочей, солей, нефтепродукты, и т.п | да |
УГЦ-1.2(-Ех)![]() |
Погружной, колокольного типа | Датчик и ИПД в одном корпусе. Устанавливается сверху резервуара | От колокола до ИПД красномедная трубка от 4 до 12 м | Вода, растворы кислот, щелочей, солей, нефтепродукты, и т.п. | да |
УГЦ-1.3(-Ех)![]() |
Врезной. Датчик с разделительной мембраной | Датчик и ИПД в одном корпусе. Врезается в днище или сбоку резервуара посредством бобышки | Отсутствует | Агрессивные жидкости, ЛВЖ, пищевые, нефтепродукты и т.п. | нет |
УГЦ-1.4(-Ех)![]() |
Погружной | Датчик и ИПД в одном корпусе. Погружается в гидрорабочую среду | От ИПД до клеммной коробки гидрометрический кабель от 1 до 60 м | Маловязкие жидкости, вода в скважинах и т.п | нет |
УГЦ-1.5(-Ех)![]() |
Погружной датчик с разделительной мембраной | Датчик погружной. ИПД устанавливается сверху резервуара | От датчика до ИПД электрический ка-бель внутри стальной трубки 12Х18Н10Т от 0,4 до 3 м | Агрессивные жидкости, маловязкие жидкости, молокопродукты, сиропы, фруктовые соки и т.п | нет |
Наименование параметра | Значение параметра |
Диапазон измерений, кг/см2 (метров водяного столба): | настраивается потребителем |
- УГЦ-1.1(-Ех) | 0...0,04; 0...0,06; 0...0,10; 0...0,16; 0...0,20; 0...0,25; 0...0,30 (0...0,4; 0...0,6; 0...1,0; 0...1,6; 0...2,0; 0...2,5; 0...3,0) |
- УГЦ-1.2(-Ех) | 0...0,4; 0...0,6; 0...0,8; 0...1,0; 0...1,2 (0...4; 0...6; 0...8; 0...10; 0...12) |
- УГЦ-1.3(-Ех) | до 0...1,6 (до 0...16) |
- УГЦ-1.4(-Ех) | от 0...0,1 до 0...6,0 (от 0...1 до 0...60) |
- УГЦ-1.5(-Ех) | 0...0,04; 0...0,06; 0...0,10; 0...0,16; 0...0,20; 0...0,25; 0...0,30 (0...0,4; 0...0,6; 0...1,0; 0...1,6; 0...2,0; 0...2,5; 0...3,0) |
Температура рабочей среды: | |
- УГЦ-1.1(-Ех), УГЦ-1.2(-Ех) | (–40... +125) °С |
- УГЦ-1.3(-Ех), УГЦ-1.4(-Ех) , УГЦ-1.5(-Ех) | (–25... +80) °С |
Вязкость рабочей среды, не более | 2,0 Па·с |
Плотность рабочей среды | (400...2200) кг/м3 |
Избыточное давление (только для УГЦ-1.1 и УГЦ-1.2), не более | 70 кПа |
Аналоговый выходной сигнал ПП | (4...20) мА |
Аналоговый выходной сигнал ИП | (0...5) мА, (0...20) мА или (4...20) мА |
Дискретные выходы ИП, тип: | |
- или переключающий «сухой контакт» | ~240 В, 3 А или =30 В, 3 А |
- или замыкающее твердотельное реле | ~240 В, 120 мА или =300 В, 120 мА |
- или замыкающая транзисторная оптопара | =50 В, 30 мА |
- или замыкающая симисторная оптопара | предназначен только для управления внешним силовым симистором, непосредственное подключение нагрузки не допускается |
Количество дискретных выходов ИП | 2 |
Количество дискретных выходов ИП с внешним блоком дискретных выходов БВД-8.2 | 9 |
Интерфейс | RS-485 или RS-232 (см. шифр заказа) |
Локальная сеть Modbus | RTU или ASCII (выбирается программно) |
Скорость обмена | от 1,2 до 115,2 Кбод. |
Индикация измеряемого параметра | 4 разряда зеленого или красного цвета |
Частота обновления индикации | 2 Гц |
Количество светодиодных индикаторов | 3 или 11, если предусмотрено подключение внешнего блока БВД-8.2 |
Напряжение питания переменного тока (исполнение 220) | (90...250) В, (47...63) Гц |
Напряжение питания постоянного тока (исполнение 24) | (18...35) В |
Потребляемая мощность | не более 5 ВА |
Климатическое исполнение ПП по ГОСТ 15150-69 | УХЛ 3.1* |
Климатическое исполнение ИП по ГОСТ 15150-69 | УХЛ 4.2* |
Условия эксплуатации: | |
- температура окружающего воздуха: | |
- передающего преобразователя (кроме УГЦ-1.4(-Ех) | (-40...+50) °С |
- для измерительного прибора | (+5...+50) °С |
- относительная влажность воздуха: | |
- передающего преобразователя (кроме УГЦ-1.4(-Ех) | до 95 % при 35 ºС |
- для измерительного прибора | до 80 % при 35 ºС |
- атмосферное давление | от 84 кПа до 106,7 кПа |
Защита от воздействия пыли и влаги по ГОСТ 14254-96 | |
- измерительный прибор | IP54 (в щитовом корпусе только для передней панели) |
- передающие преобразователи | P68, IP65 или IP54 (в зависимости от исполнения) |
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | |
- передающего преобразователя | V2 |
- измерительного прибора | N2 |
Вес измерительного прибора, не более | 0,45 кг. |
Средняя наработка на отказ | 64000 ч. |
Средний срок службы | 8 лет |
Основные атрибуты | |
---|---|
